◆RPi-CM3MB3L 一般仕様◆
| 名称 | Raspberry Pi CM3/4Sキャリアボード(小型)CM3+バンドル版 | |||
| 型番 | RPi-CM3MB3L | |||
| 対応Raspberry Pi |
Raspberry Pi Compute Module 4Sシリーズ Raspberry Pi Compute Module 3シリーズ |
|||
| LED | 電源 | 緑点灯 ● | 電源ON | |
| 緑点滅 ○ | 0.3秒間隔 / シャットダウン中 | |||
| 緑点滅 ○ | 1.0秒間隔 / 充電中(電源ON時) | |||
| 赤点灯 ● | バッテリー要充電 | |||
| 緑点滅 ○ | 1.0秒間隔 / 充電中(電源OFF時) | |||
| ステータス | 緑点滅 ○ | システムアクセス中 | ||
| シャットダウン | 緑点灯 ● | シャットダウンプロセス実行中 | ||
| RTL | 搭載(CR2032電池よりバックアップ) | |||
| 電源スイッチ | 電源 ON/OFF ボタン | |||
| 電源電圧 | DC +12V/3A ※DCジャック、または2ピンXHコネクタより供給 |
|||
| 基板寸法 | 約 120mm x 84mm(W x D ) ※突起含まず |
|||
| 重量 | 約73g ※ケース、付属品、電池重量は含まず | |||
| 動作環境 | 温度: 0～ 40℃ 湿度:20～80%(ただし結露しないこと) |
|||
| パッケージ内容 | RPi-CM3MB3本体CR2032電池(RTCバックアップ用)補足文書 ×1保証書Raspberry Pi Compute Module 3+(eMMC 32GB) | |||
| 保障期間 | 1年 | |||
| 生産地 | 日本国 | |||
◆入出力端子◆
| I/O 端子種別 | 仕様、ポート数、接続デバイス、条件等 |
| microSDスロット | Push-Push式カードスロット x1 ※ComputeModule3 Lite/4S Lite使用時のみシステムドライブとして使用可能 |
| HDMI出力 | HDMI Std. Aコネクタ x1 ※Raspberry Piの仕様により最大1080p/60Hzまで |
| USBホスト | USB Type A x3(フロント x1, リア x2) ピンヘッダー x1(拡張GPIOコネクタ) ※USB2.0 HighSpeed対応 |
| イーサネット | 10 / 100BASE-TX対応 RJ45 x1 |
| GPIO | HAT仕様準拠40ピン ピンヘッダー x1 拡張 8ピン ピンヘッダー |
| DC入力 | DC+12V/3A x1 |
| ■この商品に関連したブログ記事(RATOC RPi Blog) キャリアボードのセットアップから使い方までをわかりやすく解説しています。 |
| タイトル | ダウンロード | 説明 |
|---|---|---|
| RPi-CM3MB3L ダウンロード | e2e_download.pdf | 各種ダウンロードソフトウェアや製品情報は運営元の ラトックシステム株式会社のWebページ にてダウンロードいただけます。 |
組込み用RaspberryPiキャリアボードの小型版
●コンパクトなサイズで組込みレイアウトが容易
●Raspberry Pi CM3+(eMMC 32GB搭載)をバンドル
※2024年2月以降出荷品
●Raspberry Pi 互換のGPIOヘッダを搭載
●起動/Shutdown用ボタンスイッチおよびスイッチ接続用端子を搭載
●Ethernetポート、USB2.0ポートx3搭載
●HDMI出力端子を搭載
●カメラモジュール/タッチディスプレイモジュール接続用端子を搭載
●コネクタ式採用のLED
●オンボード・レギュレータにより 5V / 3.3V / 1.8V の給電が可能
RPi-CM3MB3L は、産業機器、組込み機器でのIoT化を目的とした SoM「Raspberry Pi Compute Module 3/4S(以下:CM3 / 4S)」に対応したキャリアボード製品です。

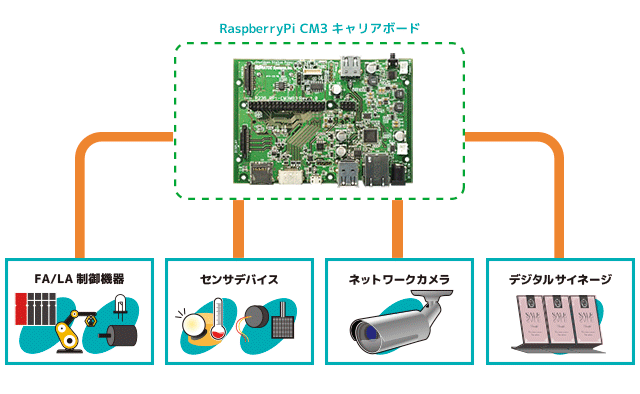

CM3キャリアボード「RPi-CM3MB2/-PoE」と比べ小型化された基板は、産業デバイス製品などの組込みだけでなく、ディスプレイ表示システム、インフラ向けのゲートウェイやデータロガーなどのプロトコルを用いたシンクライアント端末としてもお使いいただけます。

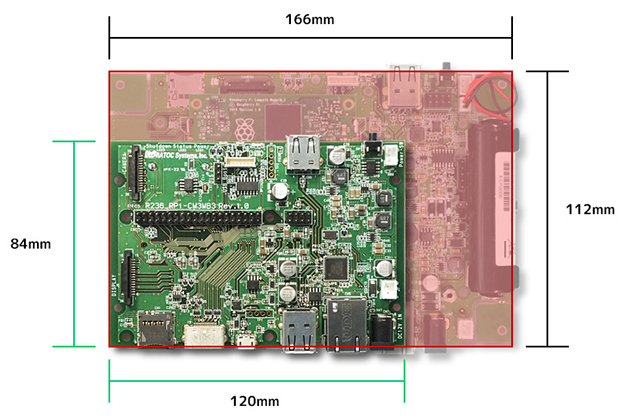

RPi-CM3MB3の基板サイズは、RPi-CM3MB2(166mm x 112mm)よりも約46%小さい 120mm x 84mm 。
小型化したことで、より小さな筐体にも組み込むことが可能です。

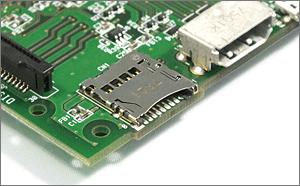

「Raspberry Pi CM3 Lite/4S Lite」に対応した、OS起動用のmicroSDカードスロットを搭載。
カードスロットは耐久性の高い Push - Push コネクタを採用しています。
※CM3 Lite/4S Lite以外を本製品に装着した場合はご使用いただけません。
本製品には、Raspberry Pi 互換の 40P GPIO ヘッダを搭載しており、
Raspberry Pi 用のアドオンボード HATをそのまま使用できます。

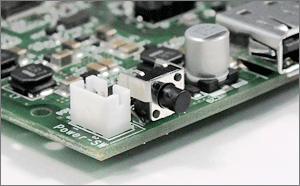

パソコンライクな起動やシャットダウン用のプッシュボタン電源スイッチを実装しています。
また、起動/Shutdown用スイッチ接続用端子を搭載しています。
本製品は「Raspberry Pi 」互換の「LAN9514」チップの採用により、有線LAN・USB High-Speed 3ポートHUBを搭載しています。
USBストレージ、WiFi ドングル、キーボード、マウスなど様々なUSBデバイスを接続できます。
本製品は、ディスプレイの出力へ汎用性の高いHDMIコネクタを搭載。
各種アプリの表示データをパソコン用ディスプレイだけでなく、テレビやプロジェクターなどHDMI入力を持つ機器に表示が可能です。
システムの稼働状態が一目で確認できる3つのLED(電源LED, ステータスLED, シャットダウンLED)を搭載しています。
また、様々な筐体へ組込みできるよう、LEDおよびShutdownスイッチの外部延長用コネクタを実装しています。
DC12V/3A の外部入力電源からオンボード・レギュレータにより3種類の電源を生成し給電が可能です。
様々な機器との接続を想定し、より安定した電源供給がおこなえるよう、最大5V/2.2A, 3.3V/1.6A, 1.8V/250mA の3種類を生成します。
