商品名 Raspberry Pi CM3/4Sキャリアボード
型番 RPi-CM3MB2
商品コード 13010300
JANコード 4949090440012
メーカー ラトックシステム
価格 定価:39,380円
35,800円(税抜)
販売:39,380円
35,800円(税抜)
会員32,593円
29,630円(税抜)
在庫 0
納期目安 2週間程度
複数購入に関するお問い合わせは下記のフォームよりお気軽にお問い合わせください。
申し訳ございませんが、只今品切れ中です。

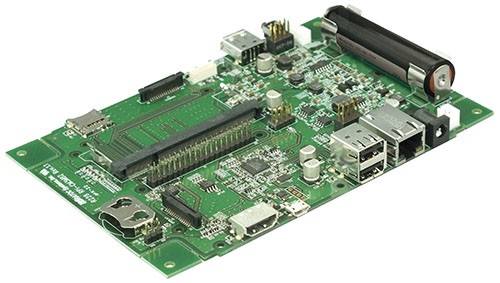

高い耐久性、利便性を兼ね備えた組込み用RaspberryPiキャリアボード



Raspberry Pi CM3/4Sに対応した高品質なキャリアボード

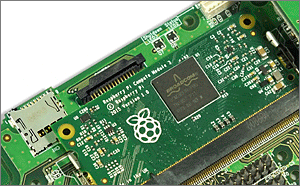

CM3装着時画像

RPi-CM3MB2 は、産業機器、組込み機器でのIoT化を目的とした SoM「Raspberry Pi Compute Module 3/ 4S(以下:CM3 /4S)」に対応したキャリアボード製品です。
組込みに適した設計で、FA/LA制御はもちろん、センサデバイスやネットワークカメラ、デジタルサイネージ用デバイスとして様々な用途に活躍します。

(NOTE)本製品にはCompute Moduleは添付しておりません。

Raspberry Pi CM3 +(eMMC 32GB)バンドル版はこちら=>RPi-CM3MB2L

microSDカードスロットを搭載(CM3 Lite/4S Lite専用)

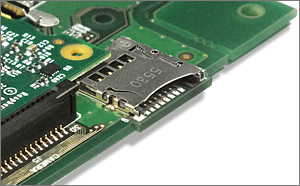

microSDカードスロット

本製品は「Raspberry Pi CM3 Lite/4S Lite」に対応した、OS起動用のmicroSDカードスロットを搭載。
カードスロットは耐久性の高い Push - Push コネクタを採用しています。

※CM3 Lite/4S Lite以外を本製品に装着した場合はご使用いただけません。
(NOTE)本製品には起動用のmicroSDは付属していません。別途起動用のmicroSDを用意してください。

主電源消失時も安全に終了処理が可能な Li-ion電池搭載

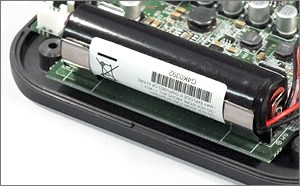

Li-ion電池搭載

本製品には、落雷や断線など、想定外の停電時にも安心して動作を停止させることが出来るバックアップ用リチウムイオン電池を搭載しています。
停電時は自動的に待機電源へ移行するので、瞬断することなくシステムをシャットダウンさせることが可能です。


Raspberry Pi 互換のGPIOヘッダを搭載
40PIN GPIOヘッダ

本製品には、Raspberry Pi 互換の 40P GPIO ヘッダを搭載しており、
Raspberry Pi 用のアドオンボード HATをそのまま使用できます。


電池バックアップされたRTC搭載

電池でバックアップされたRTC(リアルタイムクロック)を搭載。
これにより、電源OFFやNetwork障害で時刻情報が失われてしまう心配がなくなります。
電池は、コイン電池 CR2032 を使用。


起動/Shutdown用ボタンスイッチおよびスイッチ接続用端子を搭載

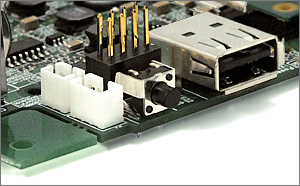

Shutdown用ボタンスイッチ

パソコンライクな起動やシャットダウン用のプッシュボタン電源スイッチを実装しています。
また、起動/Shutdown用スイッチ接続用端子を搭載しています。


Ethernetポート、USB2.0ポートx3搭載
LAN9514チップ

本製品は「Raspberry Pi 」互換の「LAN9514」チップの採用により、有線LAN・USB High-Speed 3ポートHUBを搭載しています。
USBストレージ、WiFi ドングル、キーボード、マウスなど様々なUSBデバイスを接続できます。


HDMI出力端子を搭載
HDMIポート

本製品は、ディスプレイの出力へ汎用性の高いHDMIコネクタを搭載。
各種アプリの表示データをパソコン用ディスプレイだけでなく、テレビやプロジェクターなどHDMI入力を持つ機器に表示が可能です。


カメラモジュール/タッチディスプレイモジュール接続用端子を搭載

本製品は、Raspberry Piのカメラモジュールや、ディスプレイモジュールに準拠した機器を接続できるよう、それぞれのコネクタが搭載されています。

DISPLAY/CAMERA用コネクタ

稼働状態を示す3つのLEDを搭載
システム稼働状態LED

  システムの稼働状態が一目で確認できる3つのLED(電源LED, ステータスLED, シャットダウンLED)を搭載しています。
  また、様々な筐体へ組込みできるよう、LEDおよびShutdownスイッチの外部延長用コネクタを実装しています。



オンボード・レギュレータにより 5V / 3.3V / 1.8V の給電が可能

DC12V/3A の外部入力電源からオンボード・レギュレータにより3種類の電源を生成し給電が可能です。
様々な機器との接続を想定し、より安定した電源供給がおこなえるよう、最大5V/2.2A, 3.3V/1.6A, 1.8V/250mA の3種類を生成します。


◆RPi-CM3MB2 一般仕様◆


名称 Raspberry Pi CM3/4Sキャリアボード
型番 RPi-CM3MB2
対応Raspberry Pi Raspberry Pi Compute Module 4Sシリーズ
Raspberry Pi Compute Module 3シリーズ
LED 電源 緑点灯 電源ON
緑点滅 0.3秒間隔 / シャットダウン中
緑点滅 1.0秒間隔 / 充電中(電源ON時)
赤点灯 バッテリー要充電
緑点滅 1.0秒間隔 / 充電中(電源OFF時)
ステータス 緑点滅 システムアクセス中
シャットダウン 緑点灯 シャットダウンプロセス実行中
RTC 搭載(CR2032電池よりバックアップ)
電源スイッチ 電源 ON/OFF ボタン
電源電圧 DC +12V/3A
※DCジャック、または2ピンXHコネクタより供給
外形寸法 約 166mm x 112mm(W x D )
適合ケース タカチ電機工業 PF18-4-12、PF18-5-12(HAT拡張基板も組込可能)
重量 約112g ※本体基板
動作環境 温度: 0~ 40℃
湿度:20~80%(ただし結露しないこと)
パッケージ内容 RPi-CM3MB2本体
CR2032電池(RTCバックアップ用)
補足文書 ×1
保証書
保障期間 1年
生産地 日本国


◆入出力端子◆


I/O 端子種別 仕様、ポート数、接続デバイス、条件等
microSDスロット Push-Push式カードスロット x1
※ComputeModule3 Lite/4S Lite使用時のみシステムドライブとして使用可能
HDMI出力 HDMI Std. Aコネクタ x1
※Raspberry Piの仕様により最大1080p/60Hzまで
USBホスト USB Type A x3(フロント x1, リア x2)
ピンヘッダー x1(拡張GPIOコネクタ)
※USB2.0 HighSpeed対応
イーサネット 10 / 100BASE-TX対応 RJ45 x1
GPIO HAT仕様準拠40ピン ピンヘッダー x1
拡張 8ピン ピンヘッダー
DC入力 DC+12V/3A x1
■この商品に関連したブログ記事(RATOC RPi Blog)

キャリアボードのセットアップから使い方までをわかりやすく解説しています。
タイトル ダウンロード 説明
RPi-CM3MB2 ダウンロード e2e_download.pdf 各種ダウンロードソフトウェアや製品情報は運営元の
ラトックシステム株式会社のWebページ
にてダウンロードいただけます。
