■対応機種

Raspberry Pi Compute Module 3 / 3Lite


(NOTE)
本製品には、主電源用のACアダプタは添付しておりません。


ACアダプタはこちら=>RSO-AC12-30
  • NEW

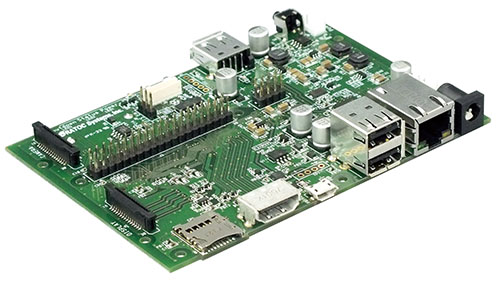

商品名 RaspberryPi CM3 キャリアボード (小型)- 標準版
型番 RPi-CM3MB3
商品コード 13010331
JANコード 4949090440050
メーカー ラトックシステム
価格 定価:33,264円
30,800円(税抜)
販売:33,264円
30,800円(税抜)
会員28,000円
25,926円(税抜)
在庫 予約販売受付中
納期目安 2週間程度
複数購入に関するお問い合わせは下記のフォームよりお気軽にお問い合わせください。
数量:

組込み用RaspberryPiキャリアボードの小型版




Raspberry Pi CM3に対応し小型化した高品質なキャリアボード

RPi-KCM3MB3 は、産業機器、組込み機器でのIoT化を目的とした SoM「Raspberry Pi Compute Module 3/ 3 Lite(以下:CM3 / CM3 Lite)」に対応したキャリアボード製品です。
CM3キャリアボード「RPi-CM3MB2/-PoE」と比べ小型化された基板は、産業デバイス製品などの組込みだけでなく、ディスプレイ表示システム、インフラ向けのゲートウェイやデータロガーなどのプロトコルを用いたシンクライアント端末としてもお使いいただけます。

システムイメージ
(NOTE)本製品には「CM3 / CM3 Lite」は添付しておりません。
Raspberry Pi CM3バンドル版はこちら=>RPi-KCM3MB3L;

コンパクトなサイズで組込みレイアウトが容易

RPi-CM3MB3の基板サイズは、RPi-CM3MB2(166mm x 112mm)よりも約46%小さい 120mm x 84mm 。
小型化したことで、より小さな筐体にも組み込むことが可能です。

基板サイズ比較




MicroSDカードスロットを搭載(CM3 Lite用)
microSDカードスロット

本製品は「Raspberry Pi CM3 Lite」に対応した、OS起動用のMicro SDカード専用スロットを搭載。
カードスロットは耐久性の高い Push - Push コネクタを採用しています。

(NOTE)本製品には起動用のmicroSDは付属していません。別途起動用のmicroSDを用意してください。


Raspberry Pi 2B / 3互換のGPIOヘッダを搭載
40PIN GPIOヘッダ

本製品には、Raspberry Pi 2 model b / 3互換の 40P GPIO ヘッダを搭載しており、
Raspberry Pi 2や3 用のアドオンボード HATをそのまま使用できます。


起動/Shutdown用ボタンスイッチおよびスイッチ接続用端子を搭載
Shutdown用ボタンスイッチ

パソコンライクな起動やシャットダウン用のプッシュボタン電源スイッチを実装しています。
また、起動/Shutdown用スイッチ接続用端子を搭載しています。


Ethernetポート、USB2.0ポートx3搭載
LAN9514チップ

本製品は「Raspberry Pi 3」互換の「LAN9514」チップの採用により、有線LAN・USB High-Speed 3ポートHUBを搭載しています。
USBストレージ、WiFi ドングル、キーボード、マウスなど様々なUSBデバイスを接続できます。


HDMI出力端子を搭載
HDMIポート

本製品は、ディスプレイの出力へ汎用性の高いHDMIコネクタを搭載。
各種アプリの表示データをパソコン用ディスプレイだけでなく、テレビやプロジェクターなどHDMI入力を持つ機器に表示が可能です。


稼働状態を示す3つのLEDを搭載

システムの稼働状態が一目で確認できる3つのLED(電源LED, ステータスLED, シャットダウンLED)を搭載しています。
また、様々な筐体へ組込みできるよう、LEDおよびShutdownスイッチの外部延長用コネクタを実装しています。


オンボード・レギュレータにより 5V / 3.3V / 1.8V の給電が可能

DC12V/3A の外部入力電源からオンボード・レギュレータにより3種類の電源を生成し給電が可能です。
様々な機器との接続を想定し、より安定した電源供給がおこなえるよう、最大5V/2.2A, 3.3V/1.6A, 1.8V/250mA の3種類を生成します。


◆RPi-CM3MB3 一般仕様◆


名称 Raspberry Pi CM3キャリアボード(小型)- 標準版
型番 RPi-CM3MB3
対応Raspberry Pi Raspberry Pi Compute Module 3
Raspberry Pi Compute Module 3 Lite
LED 電源 緑点灯 電源ON
緑点滅 0.3秒間隔 / シャットダウン中
緑点滅 1.0秒間隔 / 充電中(電源ON時)
赤点灯 バッテリー要充電
緑点滅 1.0秒間隔 / 充電中(電源OFF時)
ステータス 緑点滅 システムアクセス中
シャットダウン 緑点灯 シャットダウンプロセス実行中
RTL 搭載(CR2032電池よりバックアップ)
電源スイッチ 電源 ON/OFF ボタン
電源電圧 DC +12V/3A
※DCジャック、または2ピンXHコネクタより供給
基板寸法 約 120mm x 84mm(W x D )
※突起含まず
重量 約73g ※ケース、付属品、電池重量は含まず
動作環境 温度: 0~ 40℃
湿度:20~80%(ただし結露しないこと)
パッケージ内容 RPi-CM3MB3本体
CR2032電池(RTCバックアップ用)
補足文書 ×1
保証書
保障期間 1年
生産地 日本国


◆入出力端子◆

I/O 端子種別 仕様、ポート数、接続デバイス、条件等
microSDスロット Push-Push式カードスロット x1
※ComputeModule3 Lite使用時のみシステムドライブとして使用可能
HDMI出力 HDMI Std. Aコネクタ x1
※Raspberry Piの仕様により最大1080p/60Hzまで
USBホスト USB Type A x3(フロント x1, リア x2)
ピンヘッダー x1(拡張GPIOコネクタ)
※USB2.0 HighSpeed対応
イーサネット 10 / 100BASE-TX対応 RJ45 x1
GPIO HAT仕様準拠40ピン ピンヘッダー x1
拡張 8ピン ピンヘッダー
DC入力 DC+12V/3A x1
■この商品に関連したブログ記事(RATOC RPi Blog)

キャリアボードのセットアップから使い方までをわかりやすく解説しています。
タイトル ダウンロード 説明
RapsberryPi CM3 キャリアボード(小型) ユーザーズマニュアル CM3MB3_10.pdf RPi-CM3MB3, RPi-CM3MB3L キャリアボード ユーザーズマニュアル
[第1.0版][2018年3月]
