■ Serial EEPROMへのアクセス
動作条件の設定が終わったら、実際にSerial EEPROMへコマンドデータを送って、データの読出しおよび書込みを行います。

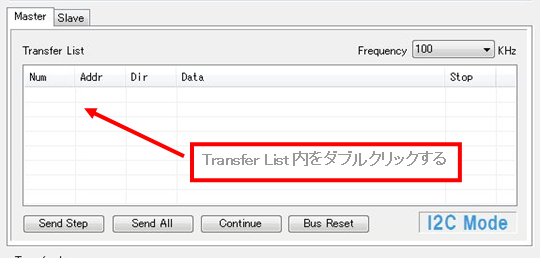

[ Transfer List ] 内をダブルクリックして、[ 転送データの編集 ] ダイアログを開きます。

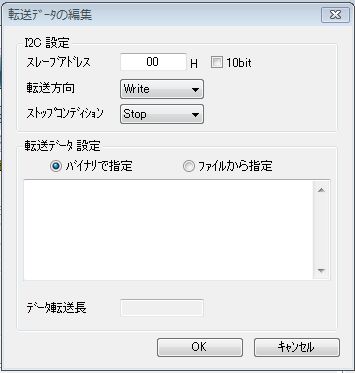

◆ 転送データの編集 ダイアログ ◆
1. 現在のデータの確認のためのSerial EEPROMからの読み込み設定
スレーブアドレス50hのデバイスの20h番地から 8byte分のデータを読み込む設定を行います。

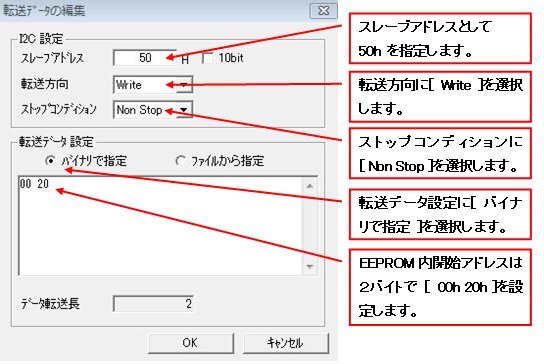

1-1. Serial EEPROMからの読み込み設定(アドレス設定)
最初にスレーブアドレス50hのデバイスのSerial EEPROM内開始アドレスを設定します。

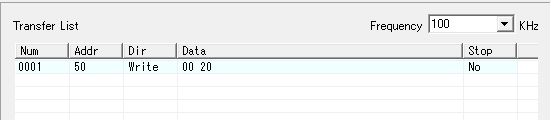

上記データ編集後、[ OK ] をクリックすると、[ Transfer List ] 内に編集したデータが反映されます。

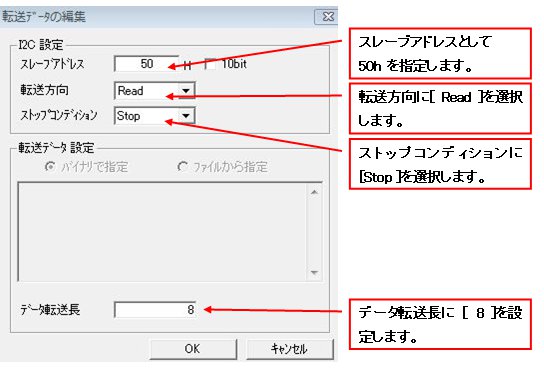

1-2. Serial EEPROMからの読み込み設定(データ読み込み設定)
先に設定したアドレス（20h番地）から8byte分のデータを読み込む設定を行います。

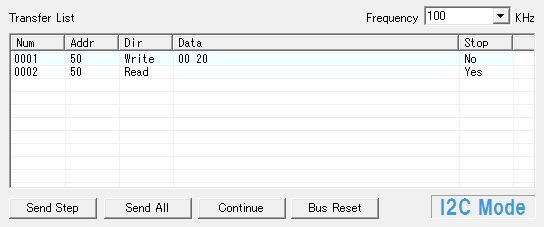

上記データ編集後、[ OK ] をクリックすると、[ Transfer List ] 内に編集したデータが追加で反映されます。

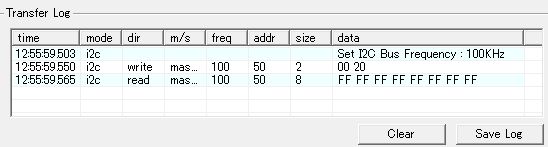

[ Send All ] をクリックすると、設定されているコマンドデータがSerial EEPROMに転送されて、Serial EEPROM内の
データが読み出され、下の[Transfer Log]に結果が表示されます。
ここでは、Serial EEPROMのアドレス 20h からのデータがすべて [ FF ] となっていることが確認できます。
それでは、ここのデータを書き換えて見ましょう
2. Serial-EEPROMへのデータの書込み

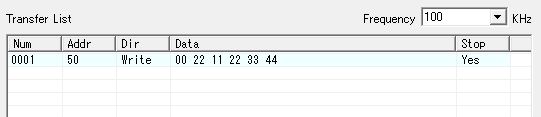

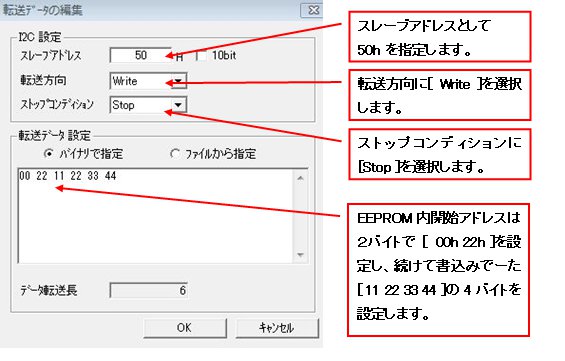

スレーブアドレス50hのSerial EEPROMに、アドレス22h番地から [ 11 22 33 44 ] の４バイトを書き込む
[Transfer List]

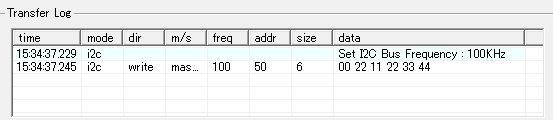

[Transfer Log]

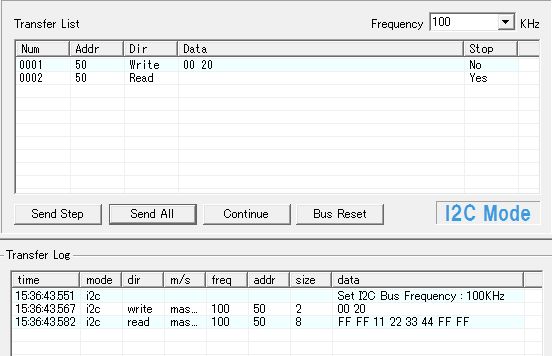

データが正しく書き込まれたか確認するために「1. Serial EEPROMからデータの読み込み」を再度行います。
22hからの4バイトだけが書き換わっていることが確認できます。
このように USB61Uty を使うことで、数バイトのみデータの書換えが効率よく行えることがわかります。
今回は、REX-USB61の添付ソフトウェア(USB61Uty.exe)を使ったSerial EEPROMのデータ書込みについて紹介しました。
次回は、USB61Uty が持つスクリプト機能について紹介します。
「SPI/I2C Serial EEPROMへのアクセスを簡単に（その５）」に続く…
