商品名 SPI/I2C Serial EEPROM 基板
型番 REX-USB61-EEPROM
商品コード 82010011
JANコード 4949090600287
メーカー ラトックシステム
価格 定価:7,344円
6,800円(税抜)
販売:6,995円
6,477円(税抜)
会員6,583円
6,096円(税抜)
在庫
納期目安 3~4日後
この商品は
ボリュームディスカウント対象商品です。
下記の個数お買い上げで表示の単価(販売価格)になります。
10個以上:6,583円
30個以上:6,274円
上記以外の個数に関するお問い合わせは下記のフォームよりお気軽にお問い合わせください。
数量:

【REX-USB61/REX-USB61mk2からSPI/I2C EEPROMへ簡単にアクセス】



REX-USB61/REX-USB61mk2経由でSPI/I2C EEPROMへのアクセスが可能

REX-USB61-EEPROMは、REX-USB61/ REX-USB61mk2(別売)を使ってSPIおよびI2C経由でのデバイスアクセスを理解するためのキットです。
SPIおよびI2Cバス経由での制御をサポートしたEEPROMの読み込みや書き込みが、REX-USB61/REX-USB61mk2 から簡単に行えるように設計されています。
すぐに動作確認ができるようテスト用のEEPROM(1個*)を添付しています。

※テスト用のEEPROMはキットの形で提供するため、使用時に実装していただく必要があります。

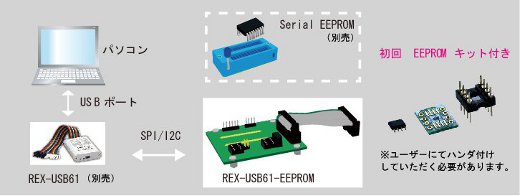

◆ 接続図
接続図

(注意)本製品は、EEPROMに大量書き込みや高速書き込みといった目的を意図して設定されておりませんのでご注意ください。

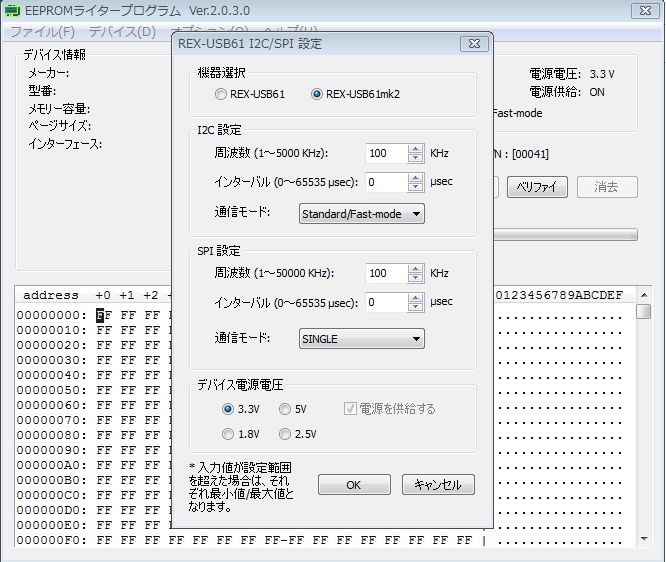

専用のEEPROM アクセスソフトを提供

※ 2016年10月より REX-USB61mk2 に対応した EEPROMアクセスソフト EEPROMProg Rev2 を提供しています。


◆EEPROMアクセスのために以下の機能を備えます
  • EEPROMからローカルメモリーへデータの読み出し
  • ローカルメモリーからEEPROMへのデータの書き込み
  • EEPROMデータファイルからローカルメモリーへ読み込み
  • ローカルメモリー上のEEPROMデータのファイルへの書き出し
  • ロードおよびバイナリー編集機能

主要EEPROM(MICROCHIP, ATMEL)用パラメーター登録済み

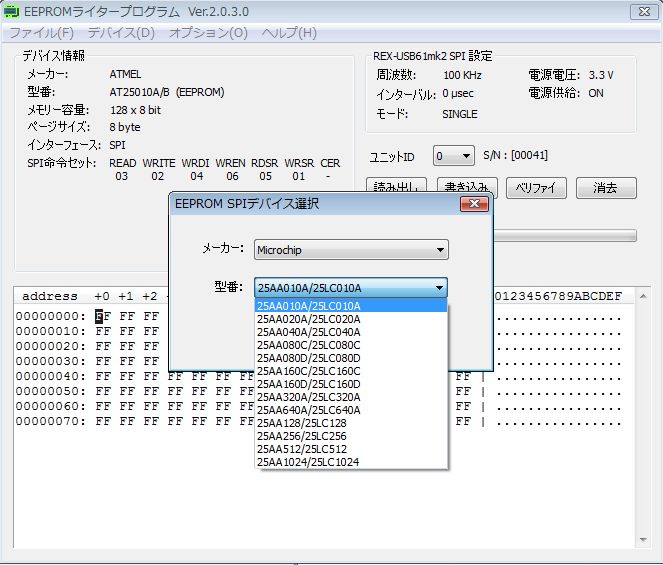

EEPROMアクセスソト SPIデバイスの選択

主要EEPROMは、デバイスパラメーターが登録済みですので、表示されたリストからデバイス型番を選択するだけで、すぐにEEPROMへの書き込みが可能です。

デバッグ時のEEPROM書き換えや小ロットのEEPROM書き込みに最適です。

◆ 登録済デバイス(I2C)
メーカー 型番
Microchip 24AA00, 24AA01/24LC01B, 24AA02/24LC02B, 24AA04/24LC04B,
24AA08/24LC08B, 24AA16/24LC16B, 24AA32/24LC32B,
24AA64/24LC64B, 24AA128/24LC128B, 24AA256/24LC256B,
24AA256/24LC512B, 24AA256/24LC1025B
ATMEL 24C01A, 24C02, 24C04, 24C08A, 24C16A, 24C32A, 24C64A,
24C128A, 24C256A, 24C512A, 24C1024A
Fujitsu MB85RC04V, MB85RC16/MB85RC16V, MB85RC64A/MB85RC64V,
MB85RC128A, MB85RC256V, MB85RC512T, MB85RC1MT
CYPRESS FM24C04B/FM24CL04B, FM24C16B/FM24CL16B, FM24C64B/FM24CL64B,
FM24V01/FM24V01A, FM24V02/FM24V02A, FM24V05, FM24V10

◆ 登録済デバイス(SPI)
メーカー 型番
Microchip 25AA010A/25LC010A, 25AA020A/25LC020A, 25AA040A/25LC040A, 25AA080C/25LC080C,
25AA080D/25LC080D, 25AA160C/25LC160C, 25AA160D/25LC160, 25AA320A/25LC320A,
25AA128/25LC128, 25AA256/25LC256, 25AA512, 25AA1024
ATMEL AT25010A, AT25020A, AT25040A, AT25080A, AT25160A, AT25320A, AT25640A, AT25128A, AT25256A
ISSI IS25LQ025B, IS25LQ512B, IS25LQ010B, IS25LQ020B, IS25LQ040B,
IS25LQ080B, IS25LQ016B, IS25LQ032B, IS25LP064B, IS25LP128B
SPANSION S25FL032P, S25FL064P, S25FL129P
winbond W25Q20CL, W25Q40CL, W25Q16CL, W25Q32BV, W25Q64CV, W25Q128BV

登録済みデバイスの詳細については、[登録済みデバイス]タブをクリックしてご覧ください。

◆ パラメーターファイルをユーザーが編集可能

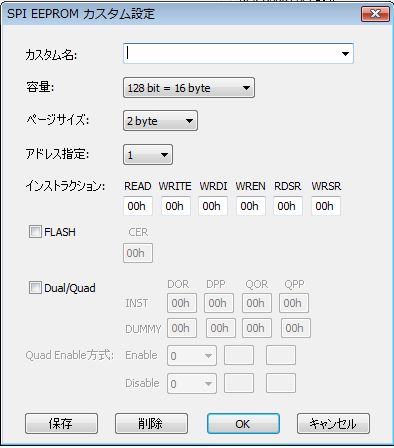

SPI EEPROMカスタム設定

EEPROMの容量や書き込みページサイズをデバイスパラメーターとしてファイルに登録、保存することが可能です。
ROMサイズの違いによりアドレス指定のバイト数や、連続書き込みができるページサイズをパラメーターとして登録できます。

デバッグ時のEEPROM書き換えや小ロットのEEPROM書き込みに最適です。

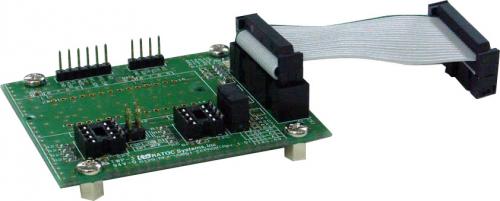

レバー式ICソケットの実装が可能
レバー式ICソケットの実装図

EEPROMマウント用ソケットとは別に、ユーザーがレバー式のICソケットを実装することが可能です。
(レバー式のICソケットは添付しておりませんので、お客様にてご用意していただく必要があります。)

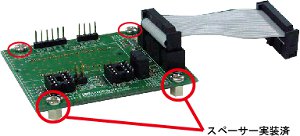

シャーシやケースにネジ留め可能
マウント穴

シャーシやケースにネジ留めが可能なマウント用穴を設けており、取り付け用のスペーサーを標準実装しています。

SPI/I2Cのモニター用ピンヘッダーを搭載

SPI/I2Cバスをモニターするためのピンヘッダーを搭載。
別売りのREX-USB62を接続すると、パソコン上からSPI/I2C通信をアナライズすることが可能です。

基板外形図、回路図をWebで公開

基板外形図および回路図はすべてダウンロードが可能です。

有害6物質不使用
有害6物質不使用 鉛、水銀、カドミウム、六価クロム、PBB、PBDEの使用を制限。

当社では有害6物質(鉛、水銀、カドミウム、六価クロム、PBB(ポリ臭化ビフェニール)、PBDE(ポリ臭化ジフェニルエーテル))の使用を制限した部品と設備の選定を進め、環境に配慮した製品を提供していきます。

「使用を制限」とは、欧州RoHS指令に規定された閾値を超えて含有されない、或いは適用除外用途のみの使用に限定することを示します。(カドミウムは0.01wt%、それ以外は0.1wt%)

REX-USB61-EEPROM 一般仕様書

◆一般仕様◆
型番 REX-USB61-EEPROM
名称 SPI/I2C Serial EEPROM基板
バスインターフェイス SPI/I2C
LEDインジケータ Power
接続コネクタ (20pinBoxヘッダ 2.54ピッチ2列10pin)
電源電圧 USB61からは5V/3.3V。外部電源からは、1.8V~5Vを入力可能
外形寸法 基板サイズ  約47.0mm(W)× 72.0mm(D)× 1.6xmm(H)
重量 約25g
添付品 ・REX-USB61-EEPROM本体
・接続ケーブル(REX-USB61接続用、約50mm)
・EEPROMキット(確認用)
・ユーザーズガイド
・保証書
提供ソフトウェア ※全てダウンロード提供
EEPROM Progammerソフト
対応OS Windows 7、Windows Vista、Windows XP、Windows 2000
※32ビット/64ビット両対応
対応SPI Serial EPPROM MICROCHIP製:25AA***A, 25LC***A, 25AA***C, 25LC***C, 25AA***D
(***: 010/020/040/080/160/320/64/128/256/512/1024)
ATMEL製:AT25***A
(***: 010/020/040/080/160/320/128/256)
※設定ファイルの編集により任意のEEPROMへの対応が可能
対応I2C Serial EPPROM MICROCHIP製:24AA00, 24AA***/24LC***B
(***: 01/02/04/08/16/32/64/128/256/512/1025)
ATMEL製:24C***A, 24***C
(***: 01/02/04/08/16/32/64/128/256/512/1024)
※設定ファイルの編集により任意のEEPROMへの対応が可能
JANコード 494909060287
使用温湿度範囲 0~55℃ / 20~80%(但し、結露なきこと)
保存温湿度範囲 -
保証期間 初期不良対応のみ
オプション品 なし
EMC VCCI -
FCC -
CE -
有害6物質不使用 対応 (EEPROMキットを除く)
-
その他認定規格等
生産地 日本

■ご注意
・本製品にはドライバCDおよび取扱説明書は付属しておりません。当社Webサイトよりダウンロードしていただく必要があります。
(http://www.ratoc-e2estore.com/)
・本製品は国内仕様となっており、海外での保守およびサポートはおこなっておりません。
・製品改良のため、予告なく外観または仕様の一部を変更することがあります

◆ 登録済デバイス(I2C)
Microchip製
型番 容量
24AA00 16 X 8(128bit)
24AA01/24LC01B 128 X 8 (1 kbit)
24AA02/24LC02B 256 X 8 (2 kbit)
24AA04/24LC04B 512 X 8 (4 kbit)
24AA08/24LC08B 1024 X 8 (8 kbit)
24AA16/24LC16B 2048 X 8 (16 kbit)
24AA32/24LC32B 4096 X 8 (32 kbit)
24AA64/24LC64B 8192 X 8 (64 kbit)
24AA128/24LC128B 16384 X 8 (128 kbit)
24AA256/24LC256B 32768 X 8 (256 kbit)
24AA256/24LC512B 65538 X 8 (512 kbit)
24AA256/24LC1025B 131072 X 8 (1 Mbit)
ATMEL製
型番 容量
24C01A 128 X 8 (1 kbit)
24C02 256 X 8 (2 kbit)
24C04 512 X 8 (4 kbit)
24C08A 1024 X 8 (8 kbit)
24C16A 2048 X 8 (16 kbit)
24C32A 4096 X 8 (32 kbit)
24C64A 8192 X 8 (64 kbit)
24C128A 16384 X 8 (128 kbit)
24C256A 32768 X 8 (256 kbit)
24C512A 65538 X 8 (512 kbit)
24C1024A 131072 X 8 (1 Mbit)

Fujitsu製 F-RAM
型番 容量
MB85RC04V 512 X 8(4 kbit)
MB85RC16
MB85RC16V
2,048 X 8 (16K bit)
MB85RC64A
MB85RC64V
8,192 X 8 (64K bit)
MB85RC128A 16,384 X 8 (128K bit)
MB85RC256V 32,768 X 8 (256K bit)
MB85RC512T 65,536 X 8 (512K bit)
MB85RC1MT 131,072 X 8 (1M bit)
CYPRESS製 F-RAM
型番 容量
FM24C04B/FM24CL04B 512 X 8 (4K bit)
FM24C16B/FM24CL16B 2K X 8 (16K bit)
FM24C64B/FM24CL64B 8K X 8 (64K bit)
FM24V01/FM24V01A 16K X 8 (128K bit)
FM24V02/FM24V02A 32K X 8 (256K bit)
FM24V05 64K X 8 (512K kbit)
FM24V10 128K X 8 (1M bit)

◆ 登録済デバイス(SPI)
Microchip製
型番 容量
25AA010A/25LC010A 1Kbit
25AA020A/25LC020A 2Kbit
25AA040A/25LC040A 4Kbit
25AA080C/25LC080C 8Kbit
25AA080D/25LC080D 8Kbit
25AA160C/25LC160C 16Kbit
25AA160D/25LC160D 16Kbit
25AA320A/25LC320A 32Kbit
25AA128/25LC128 128Kbit
25AA256/25LC256 256Kbit
25AA512 512Kbit
25AA1024 1Mbit
ATMEL製
型番 容量
AT25010A 128 X 8 (1 kbit)
AT25020A 256 X 8 (2 kbit)
AT25040A 512 X 8 (4 kbit)
AT25080A 1024 X 8 (8 kbit)
AT25160A 2048 X 8 (16 kbit)
AT25320A 4096 X 8 (32 kbit)
AT25640A 8192 X 8 (64 kbit)
AT25128A 16384 X 8 (128 kbit)
AT25256A 32768 X 8 (256 kbit)

ISSI製
型番 容量
IS25LQ025B 256K bit
IS25LQ512B 512K bit
IS25LQ010B 1M bit
IS25LQ020B 2M bit
IS25LQ040B 4M bit
IS25LQ080B 8M bit
IS25LQ016B 16M bit
IS25LQ032B 32M bit
IS25LP064B 64M bit
IS25LP128B 128M bit
SPANSION製
型番 容量
S25FL032P 32M bit
S25FL064P 64M bit
S25FL129P 128M bit

winbond製
型番 容量
W25Q20CL 256K X 8 (2M bit)
W25Q40CL 512K X 8 (4M bit)
W25Q16CL 2M X 8 (16M bit)
W25Q32BV 4M X 8 (32M bit)
W25Q64CV 8M X 8 (64M bit)
W25Q128BV 16M X 8 (128M bit)
タイトル ダウンロード 説明
EEPROM 書込みプログラム EEPROMProg.zip REX-USB61-EEPROM EEPROM書込みプログラム【Rev. 2】, iniファイル
ユーザーズマニュアル USB61_EEPROM_20.pdf REX-USB61-EEPROM ユーザーズマニュアル【2.0版】
基板外形図 USB61-EEPROM_PCB.pdf REX-USB61-EEPROM 基板外形図
回路図 USB61-EEPROM_Schematic.pdf REX-USB61-EEPROM 回路図
