画像を拡大する
【対応 OS】

Windows 10、Windows 8.1、
Windows 8、 Windows 7、
Windows Vista、Windows XP
※32ビット/64ビット両対応

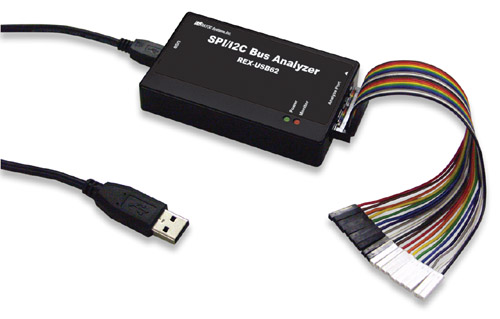

商品名 REX-USB62 USB接続SPI/I2Cアナライザ
型番 REX-USB62
商品コード 50070660
JANコード 4949090600096
メーカー ラトックシステム
価格 定価:127,440円
118,000円(税抜)
販売:121,371円
112,381円(税抜)
会員114,172円
105,715円(税抜)
在庫
納期目安 3~4日後
この商品は
ボリュームディスカウント対象商品です。
下記の個数お買い上げで表示の単価(販売価格)になります。
10個以上:114,172円
30個以上:108,000円
上記以外の個数に関するお問い合わせは下記のフォームよりお気軽にお問い合わせください。

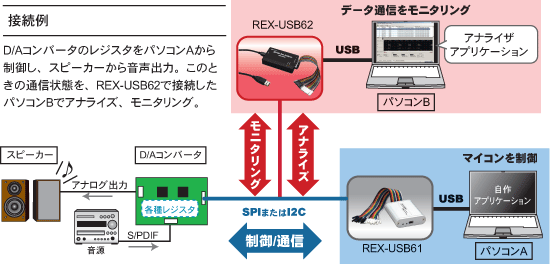

● パソコンがSPI/I2Cアナライザに
● USB2.0に簡単接続
● SPI/I2Cバス上のデータをキャプチャ
● アナライザモード:トランザクション・タイミングを表示


■USB接続SPI/I2Cアナライザ REX-USB62

◆一般仕様◆

名称 USB接続SPI/I2Cアナライザ
型番 REX-USB62
バスインタフェース
パソコン側: USB2.0 Hi-Speed
※Hi-Speed以外に接続した場合、動作しません。
被測定バス側: SPI、I2C
※I2Cは2チャンネルのモニタが可能。
 ただし同時測定はできません。
※HSプロトコルはソフトウェアのバージョンアップで対応予定。
接続コネクタ
パソコン側: USB Mini Bコネクタ
被測定バス側: 2.54ピッチ 20ピンコネクタ
キャプチャモード モニタモード/アナライザモード
対応バススピード
  SPIバス I2Cバス
モニタモード 24MHz 1MHz
アナライザモード 16MHz 4MHz

おもな機能 【各モード共通】
  • キャプチャデータをダンプ表示する機能
    ※I2Cはスタート/ストップ、NACKなども表示
  • ワンショットキャプチャ機能
  • データ保存機能
  • データ検索機能
  • 表示フィルタ機能(I2Cのみ)
  • キャプチャスタートに外部ハードウェアトリガ機能
  • ファームウェア・アップデート機能
【モニタモード】
  • フリーランキャプチャ&表示機能
  • トリガキャプチャ開始機能
【アナライザモード】
  • サンプリング波形表示機能(周波数:最大50MHz)
  • I2Cバスライン特性チェック機能
対応電圧
入力: 1.8V~5.0V
出力: 1.8V(±5%)、2.5V(±5%)、3.3V(±5%)、5.0V(±5%ただしVBUS=5.0V)
最大100mAまで供給可能。
電源電圧 +5V (USB バスパワーから取得)
外形寸法・重量 本体部95mm(L) ×58mm(W)× 18mm(H) 、重量約59g(ケーブル含まず)
内容 REX-USB62本体、USB A-mini Bケーブル(約1m)、
SPI/I2Cばら線ケーブル、
ソフトウェアCD-ROM 、保証書(1年間)
添付ソフトウェア RATOC SPI-I2C Analyzer(アナライザアプリケーション)、モード切替ツール、ドライバソフトウェア
対応機種 USB2.0ポートを装備したWindowsPC
<推奨スペック>
CPU:マルチコアCPU2GHz以上、メインメモリ:2GB、HDD:2GB以上の空き
対応OS Windows 8.1、Windows 8、Windows 7、Windows Vista(SP1以降)、
Windows XP(SP3以降)
※32ビット/64ビット両対応
JANコード 4949090600096
標準価格(税別) ¥118,000


  • 本製品は国内仕様となっており、海外についての保守およびサポートはおこなっておりません。

  • 記載されている名称・商品名は各社の商標または登録商標です。

  • 予告なく外観または仕様の一部を変更することがあります。
  • 表示価格に消費税は含まれておりません。

  • "REX"は株式会社リコーが商標権を所有していますが、弊社は使用許諾契約により商標の使用を認められています。

タイトル ダウンロード 説明
製品カタログ REX-USB62.pdf 製品カタログ201404 REX-USB62
ドライバ&アナライザ/モニタツール USB62_Setup.exe REX-USB62用ドライバ&アナライザ/モニタツール 【Rev. 1.24】
ファームウェアアップデートツール USB62_FWUP117.exe REX-USB62用 ファームウェアアップデートツール 【Rev. 1.1.7】
ユーザーズマニュアル USB62.30_JPNpdf REX-USB62 ユーザーズマニュアル 【3.0版】
