前回の「SPI/I2C Serial EEPROMへのアクセスを簡単に(その2)」に続き、今回はREX-USB61-EEPROMに添付の専用EEPROM書込みソフト(EEPROMProg.exe)の使用例を説明していきます。

専用EEPROM書込みソフト(EEPROMProg.exe)は、RATOC e2eStoreのREX-USB61-EPおよびREX-USB61-EEPROMの製品ページからダウンロードできます。(⇒ダウンロードはこちらから

SPI/I2C関連のトピック
REX-USB61-EEPROMに添付の専用ソフト EEPROMProg.exe Rev.2 がリリースされました。

REX-USB61mk2に対応しました。そして、以下の設定・機能が追加されました。

デバイスへの電源供給 1.8V, 2.5V
使用周波数(SPI) 1KHz~50000KHz
使用周波数(I2C) 1KHz~50000KHz
バス幅(SPI) Quad通信対応

登録済みデバイスおよびメーカが追加されました。

I2C FRAM Fujitsu製 / CYPRESS製
SPI EEPROM ISSI製 / SPANSION製 / winbond製

詳しくはREX-USB61-EEPROMの製品情報をご覧ください。

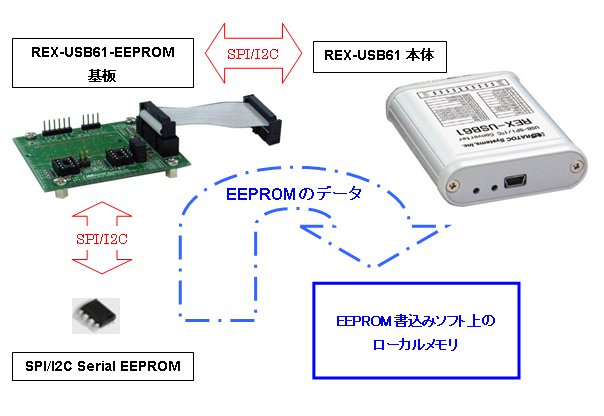

専用EEPROM書込みソフトは、Serial EEPROMのデータをソフト内部のローカルメモリーへ一旦 読み込んだ後に操作を行う仕様となっています。
EEPROMProg-block

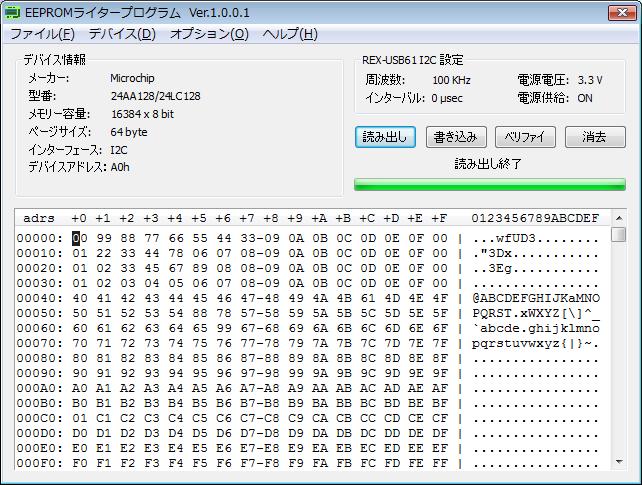

書込みソフトの表示画面では、左側の16進数が表示されている領域になります。

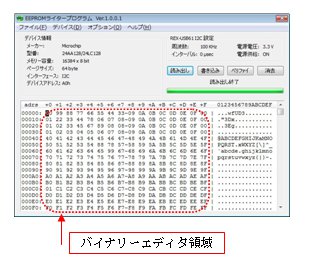

バイナリーエディタの領域
以降、この内部のローカルメモリー表示部分をバイナリーエディタの領域と呼ぶことにします。

それでは、Serial EEPROMのデータを読み出して複製を作成する作業を具体的な例として各機能を説明していきます。
続きを読む »
