| ■BLE RS-232C 変換アダプター RS-BT62BLE | |||||||||||
| 名称 | BLE RS-232C 変換アダプター | |
| 型番 | RS-BT62BLE | |
| インタフェース | RS-232C | EIA/TIA-232-F Standards準拠 ※RI ピンは5V電源入出力専用となります。 |
| Bluetooth | Bluetooth version 4.2 Low Energy |
|
| RS-232C トランシーバー | MaxLinear SP3232ECY(または同等品) | |
| Bluetooth プロファイル | GAP、GATT | |
| Bluetooth 送信周波数 | 2,402-2,480MHz FHSS/GFSK 79チャンネル - 1MHz間隔 | |
| RS-232C 接続コネクター | D-Sub9Pin(オス) x 1 |
|
| RS-232C 入出力レベル | ドライバー | ハイレベル出力:+5V(min)/+5.4V(TYP) ローレベル出力:-5V(min)/-5.4V(TYP) |
| レシーバー | 入力電圧範囲:-15V(min.) ～ +15V(max.) | |
| RS-232C 通信方式 | 非同期通信 |
|
| データビット | 7ビット / 8ビット | |
| パリティビット | None / Even / Odd | |
| ストップビット | 1 / 2 | |
| フロー制御 | CTS / RTS | |
| RS-232C 通信速度 | 1200/2400/4800/9600/19200/28800/38400/ 57600/115200/230400 bps |
|
| Bluetooth 伝送距離 | 可変(設定アプリよりTx Powerを変更可能。TxPower最大時に見通し10m) | |
| 外形寸法 | 約73.8mm(L)×35.0(W)×16.0(T) [mm](突起部を除く) | |
| 重量 | 重量 約33g(本体のみ) | |
| 電源電圧 | DC+5V | |
| 消費電流 | 210mA(送受信時:外部電源供給分を含まない) | |
| 動作環境 | 温度:0～55℃ 湿度:20～80%(ただし結露しないこと) |
|
| 提供アプリケーション | 以下をダウンロード提供 サンプルアプリおよびソースコード(当社Web) ファームウェアアップデートツール(AppStore) |
|
| 添付品 | ・RS-BT62BLE 本体 ・電源アダプター(RSO-AC05L) ・保証書 |
|
| ■ご注意 |
| ・本製品は国内仕様となっており、海外についての保守およびサポートはおこなっておりません。 ・記載されている名称・商品名は各社の商標または登録商標です。 ・予告なく外観または仕様の一部を変更することがあります。 |

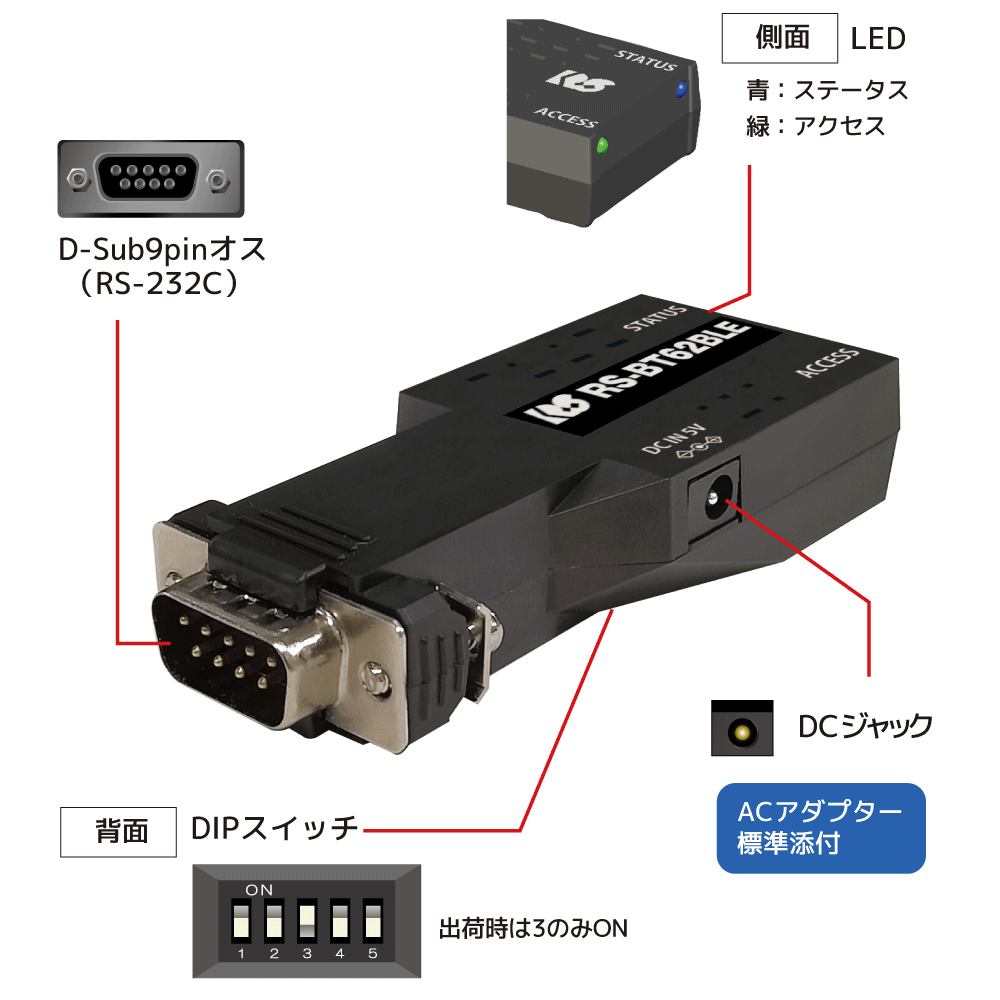

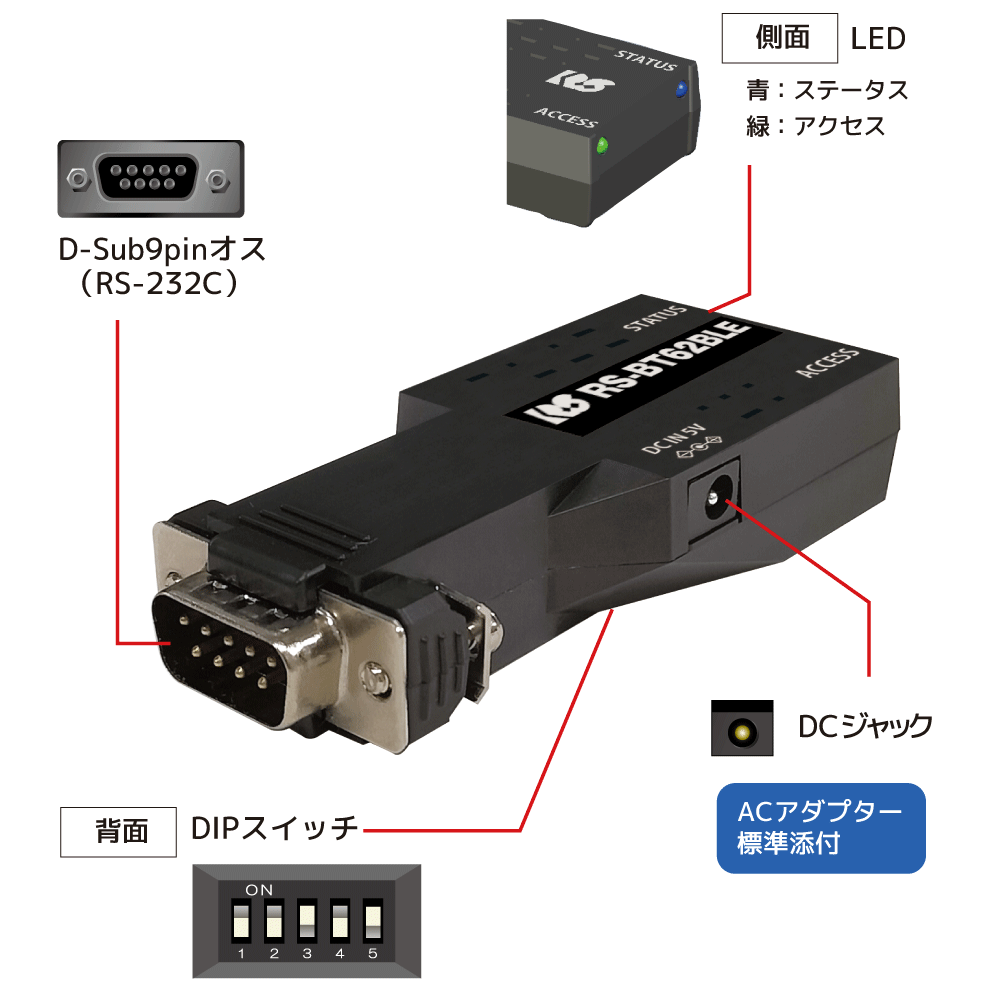

◆RS-BT62BLEの各部名称◆

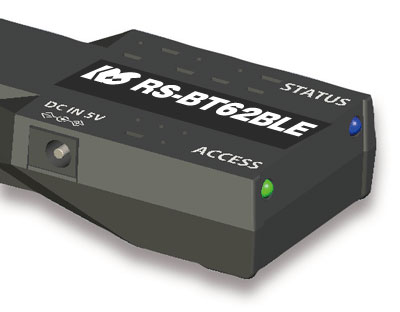

◆LED◆(動作状況が確認できます)
| LED名称 >> 【発行色】 (機能) |
動作 |
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| ACCESS >> 【緑】 (RS-232Cの通信状態を表示) |
点灯:RS-232Cのデータ送受信時 | ||||||||||
| STATUS >> 【青】 (Bluetoothのステータスを表示) |
|
||||||||||

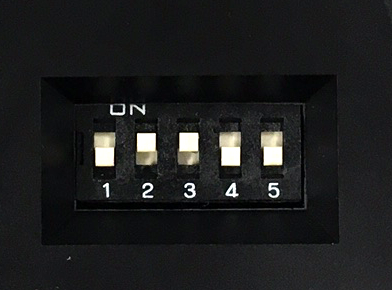

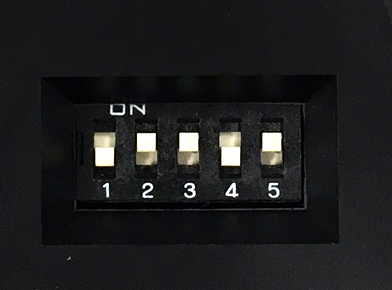

◆DIPスイッチ◆
| 番号 | 用途 | 動作 | 出荷時設定 |
| 1 | 未使用 | 未使用 | OFF |
| 2 | シリアル通信速度 9600bps固定 | ONの場合はシリアル通信速度を9600bpsに固定する。 | OFF |
| 3 | フロー制御有効/無効 | ONの場合はRTS/CTSフロー制御を有効にする。 | ON |
| 4 | D-sub9番ピン 5電源出力 | 電源アダプターを接続しONした場合は、D-Sub 9番ピンから5V出力する。 ※ D-Sub9番ピンへ外部から電源供給する場合はOFFにしてください。 |
OFF |
| 5 | SPP/HIDモード切替 | ON:HIDモード OFF:SPPモード | OFF |
◆RS-232C コネクタピンアサイン◆
| ピン番号 | 信号名 | 説明 |
| 1 | NC |
未接続 |
| 2 | RxD | データ受信 |
| 3 | TxD | データ送信 |
| 4 | NC | 未接続 |
| 5 | GND | グランド |
| 6 | NC | 未接続 |
| 7 | RTS | データ送信要求 |
| 8 | CTS | データ送信可能 |
| 9 | 5V OUT / IN | 5V 入出力専用 |
| ※ DCD/DTR/DSR/RI の機能は使用できません。 | ||
| ■この商品に関連したブログ記事 |
| 日 | 月 | 火 | 水 | 木 | 金 | 土 |
|---|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | |||
| 5 | 6 | 7 | 8 | 9 | 10 | 11 |
| 12 | 13 | 14 | 15 | 16 | 17 | 18 |
| 19 | 20 | 21 | 22 | 23 | 24 | 25 |
| 26 | 27 | 28 | 29 | 30 |
| 日 | 月 | 火 | 水 | 木 | 金 | 土 |
|---|---|---|---|---|---|---|
| 1 | 2 | |||||
| 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 10 | 11 | 12 | 13 | 14 | 15 | 16 |
| 17 | 18 | 19 | 20 | 21 | 22 | 23 |
| 24 | 25 | 26 | 27 | 28 | 29 | 30 |
| 31 |
※赤字は休業日です
➤ 通信ターミナルアプリ(iOS用)で接続・通信テストが容易に
➤ Xcodeプロジェクト(SwiftUI)ソースコードをベースにアプリ開発
➡ WindowsやAndroid関連ドキュメント提供

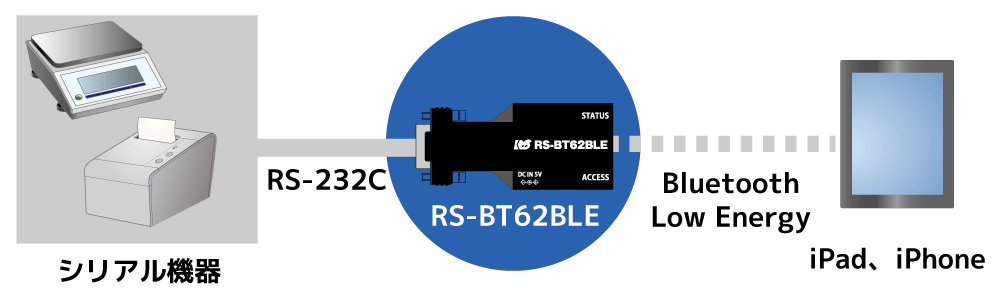

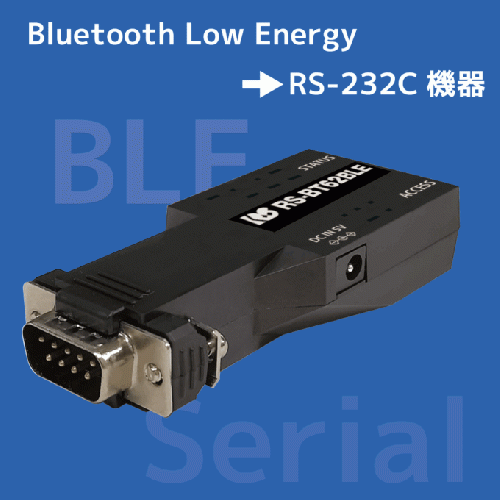

➡ BLE準拠のRS-232C変換アダプター
➤ Bluetooth Low Energy(BLE)準拠
➤ 環境に合わせて送信出力を最適化(TxPower可変)
➤ シリアル通信パラメーターのデータビット8bit/7bit対応
➤ 視認性のよいアクセス・ステータスLED
➡ シリアル通信速度は230,400bpsまでサポート、9,600bps固定も可能
➡CTS/RTSを使用したハードウェアフロー制御をサポート

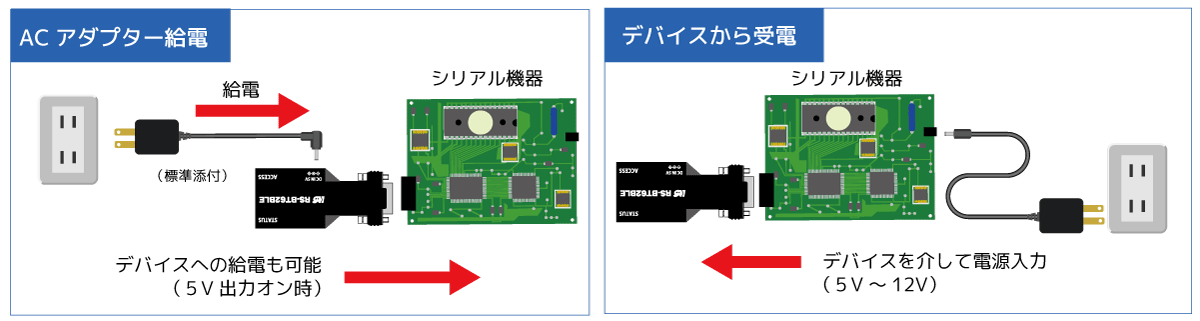

➡ 駆動電源はACアダプターのほかデバイスからの受給も可能
➡ 有害10物質不使用
➡各部名称

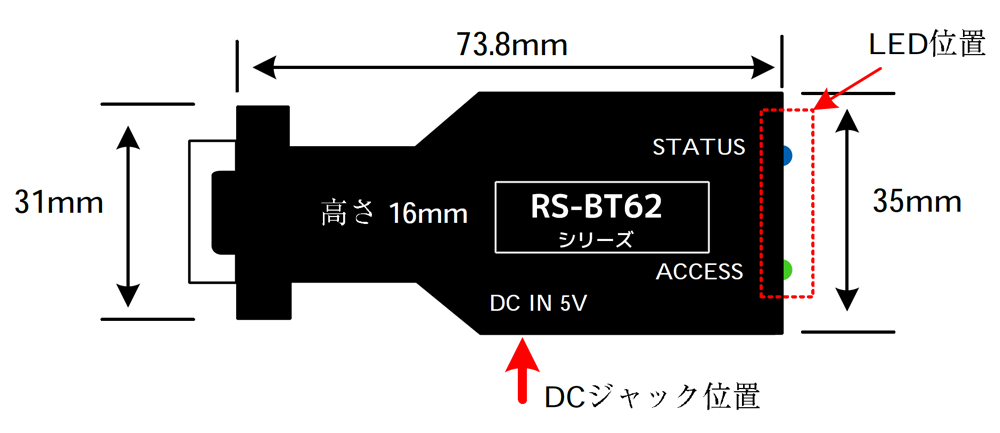

➡ 外形寸法
➡ 対応デバイス
➡ OS別アプリケーション開発
iOS用の「通信ターミナルアプリケーション」と「Xcodeプロジェクト(SwiftUI)ソースコード」をダウンロード提供。

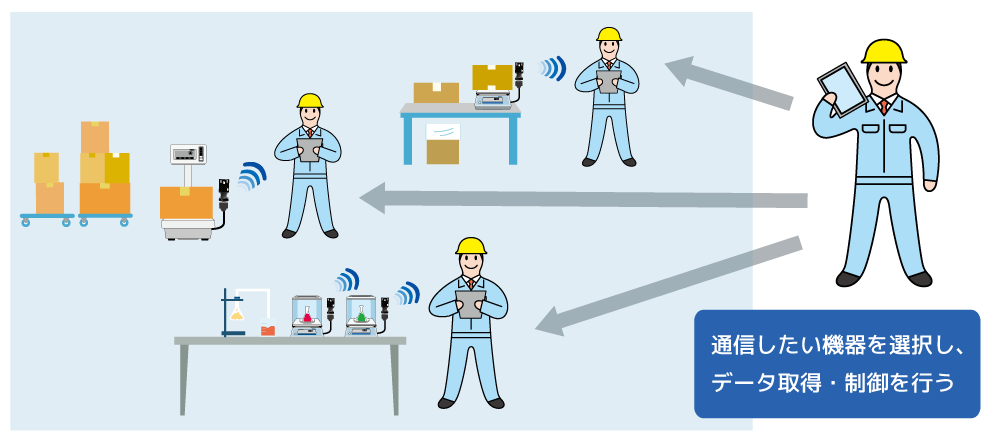

RS-BT62BLEは、シリアル通信アプリ開発で大きな負担となっている、BLE通信(Core Bluetooth)の実装にかかる労力を大幅に削減でき、
計測器などのデータ取得や制御プログラムといった、本来のロジック開発に専念できます。

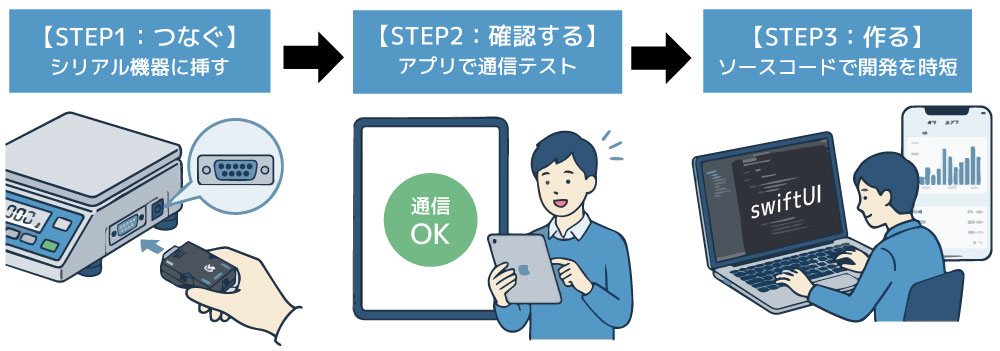

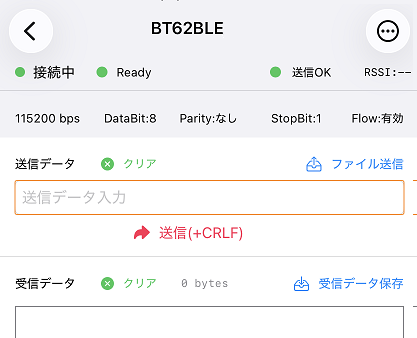

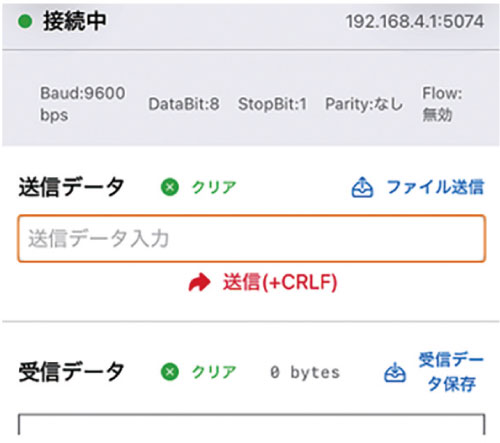

自社アプリを開発する前に、通信ターミナルアプリケーション(iOS用)を使用して、
RS-BT62BLEとiPad/iPhone間の動作確認が可能です。
簡易モニタアプリ上からBLE経由でデバイス検索・接続し、シリアルデータの送受信を確認。
ハードウェアとソフトウェアの切り分けが容易になり、効率的なデバッグがおこなえます。

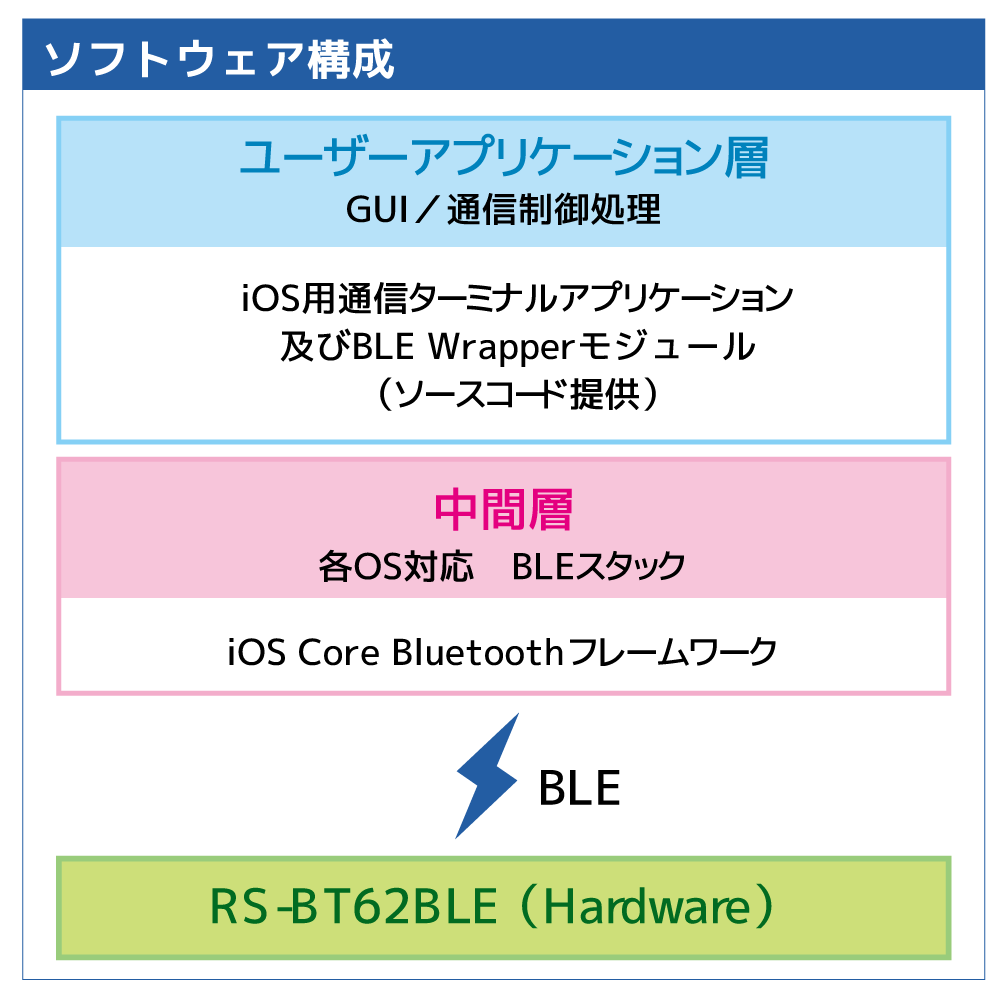

iOSに対応したBLE通信(Core Bluetooth)が盛り込まれており、一からプログラムを構築する必要はありません。
通信ターミナルアプリのソースコードには、RS-232C機器とのデータ送受信に加え、取得したデータのファイル保存も含まれています。
計測データの保存やログ出力といった、産業用アプリに必須の機能を実装済みで、実用的なツールへのカスタマイズをスピーディーにおこなえます。
サンプルアプリケーションの対応環境はiOSのみで、ダウンロード提供となります。
iOS用として作成したアプリケーションを展開・共有する場合は、Apple社の規約に従い運用する必要があります。
DTR/DSR、DCD、RI信号は未サポートです。
本製品に添付するACアダプターには、狭い場所への取付時にも干渉しにくいL字タイプのコネクタを採用しています。
公衆回線モデム等、通信制御にDTR/DSRを使用するRS-232Cデバイスでは使用できません。
【Windows、Android OSなどのBLE対応端末】ドキュメントを参考に開発
