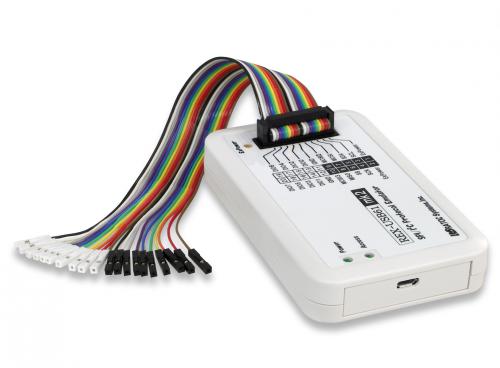

商品名 SPI/I2Cプロトコルエミュレーター(ハイグレードモデル)
型番 REX-USB61mk2
商品コード 50070654
JANコード 4949090600423
メーカー ラトックシステム
価格 定価:53,784円
49,800円(税抜)
販売:51,094円
47,310円(税抜)
会員51,094円
47,310円(税抜)
在庫 予約販売受付中
納期目安 1週間程度
複数購入に関するお問い合わせは下記のフォームよりお気軽にお問い合わせください。
数量:

12月8日頃入荷予定

【SPI/I2C プロトコル・エミュレーターセットが高速、多機能版となって新登場。】



◆ 接続例
「産業ロボット姿勢制御」「車載横滑り検出」

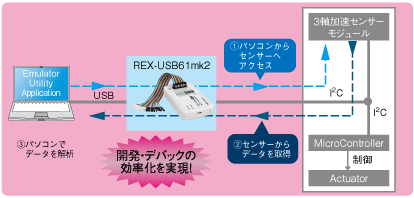

REX-USB61mk2を使用し3軸加速センサーへアクセス、データ取得を行います。
WindowsPCでデータ取得することにより、データの解析、制御方法の検討、
デバッグが効率的に行えます。
産業用ロボットの姿勢制御や車載制御システムなどは、高速通信を要求する
ため、高速通信対応のREX-USB61mk2を用いることでソフトウェア開発を
支援します。

接続例
スクリプト言語について

標準添付のユーティリティはスクリプト機能を装備します。

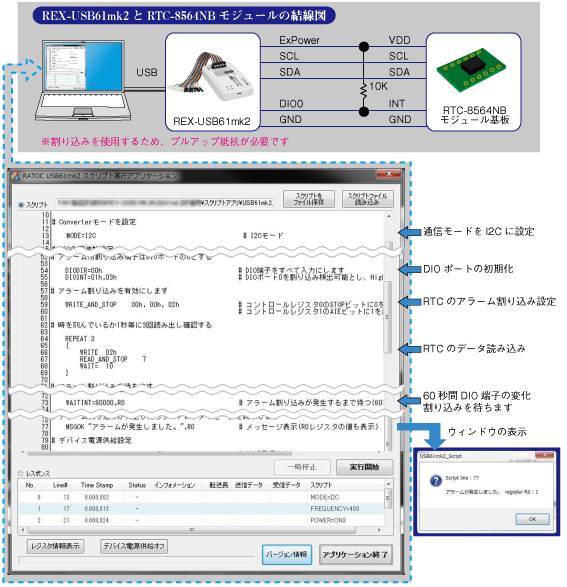

スクリプトではデバイス用アプリケーション開発前の簡易的な動作確認から、対象デバイスを搭載したモジュール基板の量産テストといった本格的な運用まで、幅広い用途の使用環境を、簡単、短時間で構築することが可能となります。

スクリプト機能画像
スレーブモードについて

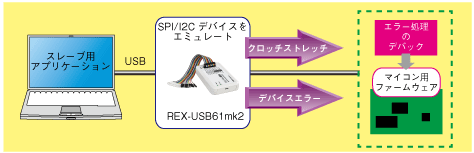

REX-USB61mk2がSPI/I2C接続デバイス(EEPROMやFlashROM)をエミュレートします。
特定のアドレスにエラーを発生させたり、クロックストレッチを任意時間発生させるなどが可能です。
マイコンファームウェアのエラー処理部のデバッグをサポートします。
ソースコードも添付しますので、ユーザ側でカスタマイズすることも可能となります。

スレーブモード画像
仮想COMモードをサポート

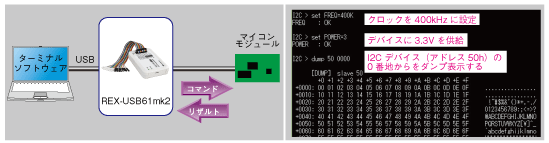

REX-USB61mk2は仮想COMポートモードをサポートします。
ターミナルソフトからアクセスすることにより、デバイスへのコマンドを一つ一つ送信し、リザルトコードを確認可能です。

スレーブモード画像
I2Cデバイス用レジスタ設定ツールを提供

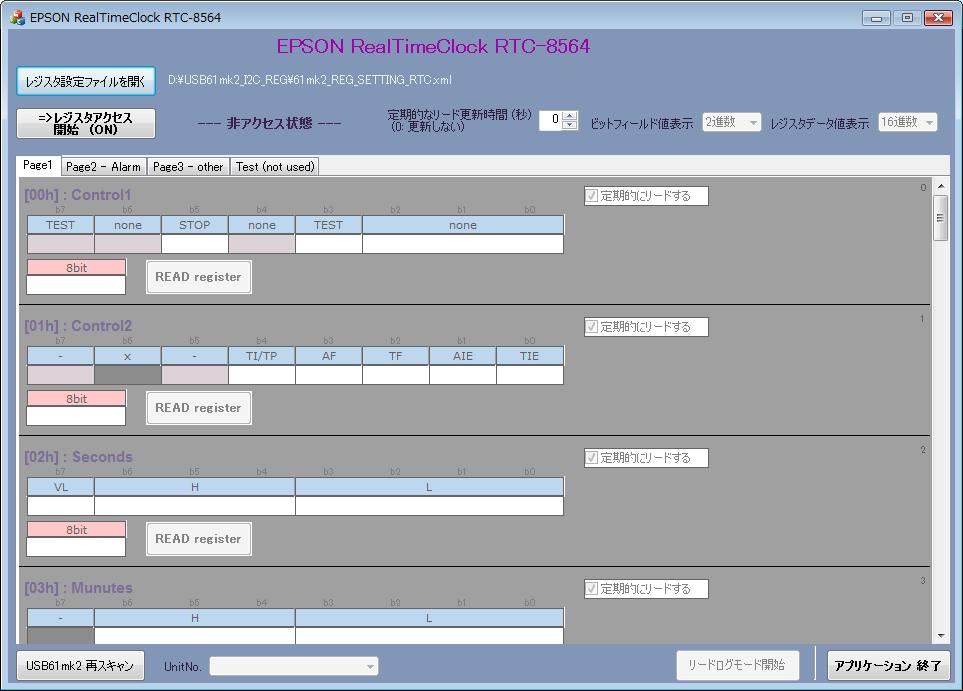

I2Cデバイス内にあるレジスタの読出しや設定を画面上から簡単に行うことができるアプリケーション[レジスタ設定ツール]を提供しています。

以下の特徴があります。

  • I2Cデバイスの仕様書等にあるレジスタフィールドの表記と同様な表示が可能。
  • I2Cデバイスのレジスタ表示詳細をXMLで記述、ユーザによるカスタマイズが可能。
  • 読み出したレジスタ値のCSVファイル保存が可能

専用のEEPROM アクセスソフトを提供
◆EEPROMアクセスのために以下の機能を備えます
  • EEPROMからローカルメモリーへデータの読み出し
  • ローカルメモリーからEEPROMへのデータの書き込み
  • EEPROMデータファイルからローカルメモリーへ読み込み
  • ローカルメモリー上のEEPROMデータのファイルへの書き出し
  • ロードおよびバイナリー編集機能


詳細は、「REX-USB61-EEPROMユーザーズマニュアル」の「第2章 EEPROMライターについて」をご覧ください。
>>ダウンロードはこちら⇒ [ダウンロードページ]

ブログ記事「REX-USB61mk2の新機能 EEPROM書込みユーティリティ」でも紹介しています。
LED確認でデバイスを安全に取り外し

製品本体に、インターフェイス電源の状態を確認できる「ExPower LED」を搭載。LEDの消灯を確認してから、ばら線ケーブルを安全に取り外すことができます。

(1)
電源供給時は点灯
(2)
電源供給が停止されると消灯
(3)
消灯後、ケーブルを取り外し
ExPowerLED説明写真LED点灯 ExPowerLED説明写真LED消灯 ExPowerLED説明写真ケーブル取り外し

【注意】
  LED点灯時にケーブルを取り外すと、本製品およびデバイスが破損する恐れが
  あります。

有害6物質不使用
有害6物質不使用 鉛、水銀、カドミウム、六価クロム、PBB、PBDEの使用を制限。

当社では有害6物質(鉛、水銀、カドミウム、六価クロム、PBB(ポリ臭化ビフェニール)、PBDE(ポリ臭化ジフェニルエーテル))の使用を制限した部品と設備の選定を進め、環境に配慮した製品を提供していきます。

「使用を制限」とは、欧州RoHS指令に規定された閾値を超えて含有されない、或いは適用除外用途のみの使用に限定することを示します。(カドミウムは0.01wt%、それ以外は0.1wt%)

製品仕様

【ハードウェア仕様】
名称 SPI/I2Cプロトコルエミュレーター(ハイグレードモデル)
型番 REX-USB61mk2
バスインタフェース USB2.0 High Speed
接続コネクタ USB micro Bコネクタ
SPI デバイスモード マスター/スレーブ(スレーブは2ch)
周波数(SCK) 762Hz~50MHz
(マスターモード時、本体内部コントローラーの計算近似値)
バス幅 Single/Dual/Quad
転送サイズ 32bit(Max)
I2C デバイスモード マスター/スレーブ(スレーブは2ch)
周波数(SCL)

762Hz~5MHz
(本体内部コントローラーの計算近似値)、100k/400k/1MHz/3.4MHz/5MHz

通信モード Standard-Mode、Fast-Mode、Fast-Mode Plus、High-Speed、Ultra Fast-Mode
アドレスモード 10bit/7bit
デバイスへの電源供給 1.8V/2.5V/3.3V/5.0V (max100mA)
インターフェイス電源 REX-USB61mk2から供給時:1.8V/2.5V/3.3V/5.0V
外部に駆動電源を持つ場合:1.8V~5.0V(任意)
DIO 8bit
※1bit単位でIn/Outの切り替え可能
本製品の接続台数 最大4台
電源電圧 +5V (USB バスパワーから取得)
消費電流 最大200mA(デバイスへの供給分は含まず)
外形寸法・重量 69(L)×115(W)×19.5(H) mm 、約98g (本体のみ)
動作環境 温度:0~55℃ 湿度:20~80%(ただし結露しないこと)
内容 REX-USB61mk2本体、USB A-micro Bケーブル(約1m)、SPI/I2Cばら線ケーブル(約15cm)、ソフトウェアCD-ROM 、保証書(1年間)
対応機種 USB ポートを装備したWindowsPC
対応OS Windows 10、Windows 8.1、Windows 8、Windows 7、Windows Vista
※32ビット/64ビット両対応
JANコード 4949090600423
標準価格(税別) ¥49,800

【ソフトウェア仕様】
ドライバー Windows 10/8.1/8/7/Vista用セットアップファイル
ユーティリティ SPI/I2C制御ユーティリティ
レジスタ設定ツール
サンプルプログラム

SPI/I2Cマスター用EEPROM Read/Writeサンプル、SPI/I2Cスレーブ用サンプル、DIO入出力/割り込みサンプル(VC++2010/2005/6.0、VB2010/2005/6.0、VC# 2010/2005)

ライブラリ

SPI/I2C機器制御用ライブラリ、VC用ヘッダファイル、VB6用標準モジュール、VB.net用コードファイル、VB.net/C#用OCX、C#用コードファイル



  • 本製品は国内仕様となっており、海外についての保守およびサポートはおこなっておりません。
  • 記載されている名称・商品名は各社の商標または登録商標です。
  • 予告なく外観または仕様の一部を変更することがあります。
  • 表示価格に消費税は含まれておりません。
  • "REX"は株式会社リコーが商標権を所有していますが、弊社は使用許諾契約により商標の使用を認められています。
◆ 登録済デバイス(I2C)
Microchip製
型番 容量
24AA00 16 X 8(128bit)
24AA01/24LC01B 128 X 8 (1 kbit)
24AA02/24LC02B 256 X 8 (2 kbit)
24AA04/24LC04B 512 X 8 (4 kbit)
24AA08/24LC08B 1024 X 8 (8 kbit)
24AA16/24LC16B 2048 X 8 (16 kbit)
24AA32/24LC32B 4096 X 8 (32 kbit)
24AA64/24LC64B 8192 X 8 (64 kbit)
24AA128/24LC128B 16384 X 8 (128 kbit)
24AA256/24LC256B 32768 X 8 (256 kbit)
24AA256/24LC512B 65538 X 8 (512 kbit)
24AA256/24LC1025B 131072 X 8 (1 Mbit)
ATMEL製
型番 容量
24C01A 128 X 8 (1 kbit)
24C02 256 X 8 (2 kbit)
24C04 512 X 8 (4 kbit)
24C08A 1024 X 8 (8 kbit)
24C16A 2048 X 8 (16 kbit)
24C32A 4096 X 8 (32 kbit)
24C64A 8192 X 8 (64 kbit)
24C128A 16384 X 8 (128 kbit)
24C256A 32768 X 8 (256 kbit)
24C512A 65538 X 8 (512 kbit)
24C1024A 131072 X 8 (1 Mbit)

Fujitsu製 F-RAM
型番 容量
MB85RC04V 512 X 8(4 kbit)
MB85RC16
MB85RC16V
2,048 X 8 (16K bit)
MB85RC64A
MB85RC64V
8,192 X 8 (64K bit)
MB85RC128A 16,384 X 8 (128K bit)
MB85RC256V 32,768 X 8 (256K bit)
MB85RC512T 65,536 X 8 (512K bit)
MB85RC1MT 131,072 X 8 (1M bit)
CYPRESS製 F-RAM
型番 容量
FM24C04B/FM24CL04B 512 X 8 (4K bit)
FM24C16B/FM24CL16B 2K X 8 (16K bit)
FM24C64B/FM24CL64B 8K X 8 (64K bit)
FM24V01/FM24V01A 16K X 8 (128K bit)
FM24V02/FM24V02A 32K X 8 (256K bit)
FM24V05 64K X 8 (512K kbit)
FM24V10 128K X 8 (1M bit)

◆ 登録済デバイス(SPI)
Microchip製
型番 容量
25AA010A/25LC010A 1Kbit
25AA020A/25LC020A 2Kbit
25AA040A/25LC040A 4Kbit
25AA080C/25LC080C 8Kbit
25AA080D/25LC080D 8Kbit
25AA160C/25LC160C 16Kbit
25AA160D/25LC160D 16Kbit
25AA320A/25LC320A 32Kbit
25AA128/25LC128 128Kbit
25AA256/25LC256 256Kbit
25AA512 512Kbit
25AA1024 1Mbit
ATMEL製
型番 容量
AT25010A 128 X 8 (1 kbit)
AT25020A 256 X 8 (2 kbit)
AT25040A 512 X 8 (4 kbit)
AT25080A 1024 X 8 (8 kbit)
AT25160A 2048 X 8 (16 kbit)
AT25320A 4096 X 8 (32 kbit)
AT25640A 8192 X 8 (64 kbit)
AT25128A 16384 X 8 (128 kbit)
AT25256A 32768 X 8 (256 kbit)

ISSI製
型番 容量
IS25LQ025B 256K bit
IS25LQ512B 512K bit
IS25LQ010B 1M bit
IS25LQ020B 2M bit
IS25LQ040B 4M bit
IS25LQ080B 8M bit
IS25LQ016B 16M bit
IS25LQ032B 32M bit
IS25LP064B 64M bit
IS25LP128B 128M bit
SPANSION製
型番 容量
S25FL032P 32M bit
S25FL064P 64M bit
S25FL129P 128M bit

winbond製
型番 容量
W25Q20CL 256K X 8 (2M bit)
W25Q40CL 512K X 8 (4M bit)
W25Q16CL 2M X 8 (16M bit)
W25Q32BV 4M X 8 (32M bit)
W25Q64CV 8M X 8 (64M bit)
W25Q128BV 16M X 8 (128M bit)
タイトル ダウンロード 説明
製品カタログ REX-USB61mk2.pdf 製品カタログ201503 REX-USB61mk2
REX-USB61mk2 ユーザーズマニュアル USB61mk2_20.pdf REX-USB61mk2 ユーザーズマニュアル【2.0版】
REX-USB61mk2用ドライバ&ユーティリティ&サンプルプログラム USB61mk2_31.exe REX-USB61mk2用ドライバ&ユーティリティ&サンプルプログラム【Rev3.1】
・EEPROM用ユーティリティ EEPROMProg.exe(Ver2.0.3.0)を追加
・I2Cレジスタアクセスツール Usb61mk2_REG.exe(Ver1.0.1.0)を追加
REX-USB61mk2用ファームウェア&CPLDアップデートツール USB61mk2_FWUP20170428.exe REX-USB61mk2 ファームウェアアップデートツール【Ver 1.05.00】
・ SPI通信で2byte目以降インターバル設定が反映されない不具合を修正。
REX-USB61mk2 I2Cデバイス用レジスタ設定ツール USB61mk2_I2CReg_10.zip REX-USB61mk2 I2Cデバイス用レジスタ設定ツール【Rev1.0】で以下で構成されています。
・レジスタ設定ツールプログラム USB61mk2_REG.exe
・レジスタ設定ツールマニュアル USB61mk2_REG_10.pdf
・レジスタ設定ツールサンプルXML 61mk2_REG_SETTING_RTC.xml
