さて、今回はSPI/I2C関連の新製品のお話です。
以前からも当ブログで紹介させていただいております「SPI/I2Cプロトコル・エミュレータ REX-USB61」は、
2007年に発売を開始して以来 7年以上に渡り数多くのお客様に支持を頂いておりますロングセラー商品です。
この度新たにこのハイグレード版として新製品「REX-USB61mk2」が登場します。
REX-USB61mk2の商品化にあたっては、普段からREX-USB61やREX-USB61Mをご愛用いただいております
数多くの開発者やエンジニアの方々からの声を取り入れさせていただき開発者にとってうれしい機能が数多く
追加されています。
REX-USB61mk2の主な特徴は以下のとおりです。
● SPI/I2C 両対応の高性能USB接続アダプター
－ SPIはマスター/スレーブ、Single/Dual/Quadをサポート
－ I2Cはマスター/スレーブ、5つの通信プロトコルをサポート
● スレーブモード（2ch）でデバイスのエミュレートが可能
● デバイスおよび本製品への電源供給可能
－ デバイスへの電源供給可能 （1.8V～5Vまで4レベル）
－ 本製品への電源供給可能（1.8V～5V対応）
● 新設計による高速転送を実現
● 最大8bitのDIOをサポート
● スクリプトによる自動制御が可能
● 仮想COMモードをサポート
● ユーザーアプリケーション環境をサポート
● 本製品を最大4台まで接続可能
● ハウジング付ばら線ケーブル添付
● LED確認でデバイスを安全に取り外し
● ファームウェアのバージョンアップが可能
● 有害6物質不使用
今回はこの「SPI/I2Cプロトコルエミュレーター （ハイグレードモデル）REX-USB61mk2」について
紹介させていただきます。
まずは、製品本体の外観からご覧ください。

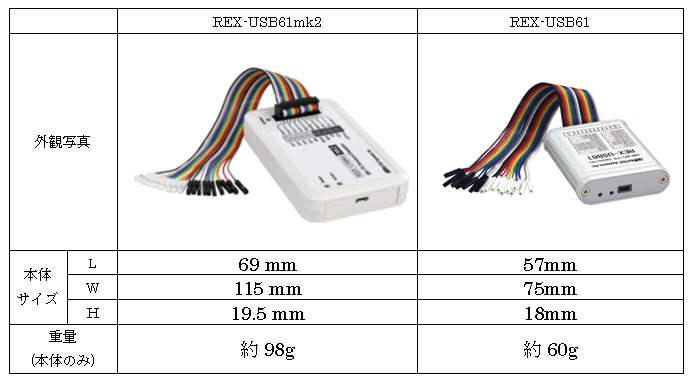

以下は、従来のREX-USB61との比較です。
サイズは従来のREX-USB61から一回り大きくなっていますが、相変わらずそのコンパクトな形状や
USBバスパワーのみで動作が可能という手軽さはそのまま引き継がれています。

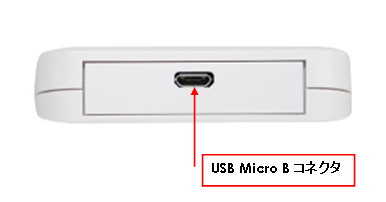

■パソコン接続用コネクタ（USBホスト接続）
パソコンとの接続用のUSBポートは、スマートフォンや多くのタブレットで採用されている「USB Micro-B」
を採用しています。コネクタは、本体の側面に配置されています。
■SPI/I2Cバス接続用コネクタ（SPI/I2Cバス・インターフェイス）
SPI/I2Cバスでデバイスやマイコンと接続するためのコネクタは、従来のREX-USB61と同様の
2.54mmピッチの20ピンコネクタを採用しています。
※ただし、ピンアサインはREX-USB61の時とは異なります。

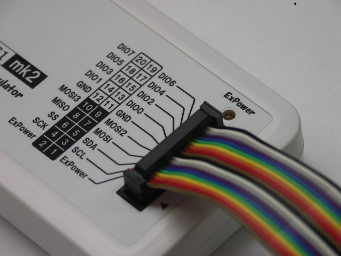

SPI/I2Cバス接続用コネクタの横にはハウジングの色・ピン番号・信号名が記載されているため、
接続ピンを容易に確認できます。

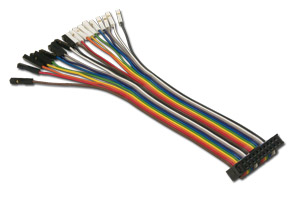

■SPI/I2Cバス接続ケーブルについて
デバイス接続用のケーブルも、従来と同じ「ハウジング付ばら線ケーブル」が採用されています。
■ケーブルのピンアアサイン：※ピンアサインがREX-USB61の時とは異なります。
■ExPower LED
インターフェイス電源の状態を確認できる「ExPower LED」を搭載。
LEDの消灯を確認した後にばら線ケーブルを取り外すことができるため、電源供給状態でのばら線ケーブル
の抜き差しによる本体および接続デバイスの破損を防ぐことができます。

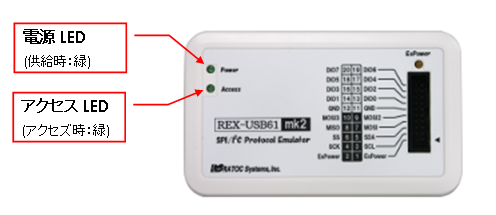

■電源LEDおよびアクセスLED
REX-USB61では、電源LEDおよびアクセスLEDの位置が本体側面だったため、点灯状態を確認し難い
場合がありましたが、REX-USB61mk2では本体上面の見やすい場所へと変更されているため点灯状態
が確認しやすくなりました。
今回は、REX-USB61mk2の主な外観について紹介させていただきました。
次回は、強化された機能について見てきます。
「REX-USB61mk2で強化された機能（その１）」に続く…
