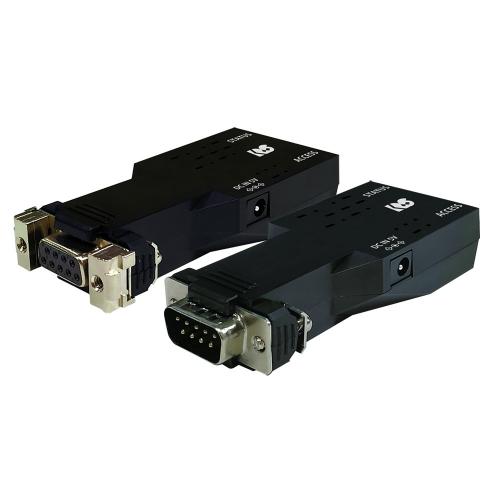

| ■Bluetooth RS-232C 変換アダプター ケーブルリプレイスメントセットRS-BT62CR | ||||||||||||
| 名称 | Bluetooth RS-232C 変換アダプター ケーブルリプレイスメントセット | |
| 型番 | REX-BT60CR | |
| インタフェース | RS-232C | EIA/TIA-232-F Standards準拠 ※RI ピンは5V電源入出力専用となります。 |
| Bluetooth | Bluetooth version 2.1+EDR Class2 | |
| RS-232C トランシーバー | EXAR SP3232ECY | |
| Bluetooth プロファイル | SPP2.1 | |
| Bluetooth 送信周波数 | 2,402-2,480MHz FHSS/GFSK 79チャンネル - 1MHz間隔 | |
| RS-232C 接続コネクター | マスターモード:D-Sub9Pin(メス) x 1 スレーブモード:D-Sub9Pin(オス) x 1 |
|
| RS-232C 入出力レベル | ドライバー | ハイレベル出力:+5V(min)/+5.4V(TYP) ローレベル出力:-5V(min)/-5.4V(TYP) |
| レシーバー | 入力電圧範囲:-15V(min.) ～ +15V(max.) | |
| RS-232C 通信方式 | 非同期通信 |
|
| データビット | 8ビット固定 | |
| パリティビット | None / Even / Odd | |
| ストップビット | 1 / 2 | |
| フロー制御 | CTS / RTS | |
| RS-232C 通信速度 | 1200/2400/4800/9600/19200/28800/38400/ 57600/115200/230400 bps |
|
| Bluetooth 伝送距離 | Class2(10m 程度) | |
| 外形寸法 | 約75.4mm(L)×26.0(W)×16.0(T) [mm](突起部を除く) | |
| 重量 | 重量 約22g(本体のみ) | |
| 電源電圧 | DC+5V | |
| 消費電流 | 210mA(送受信時:外部電源供給分を含まない) | |
| 動作環境 | 温度:0～55℃ 湿度:20～80%(ただし結露しないこと) |
|
| TELEC | 本製品には、技術基準適合証明を受けた特定無線設備 (Microchip 製 RN-42 TELEC No : 201-125709)が収納されています。 |
|
| Bluetooth SIG | 認証済み QD ID:B014867 | |
| 設定アプリケーション | 動作モード(マスター or スレーブ)や、マスター・スレーブの ペアリング設定、シリアル通信モードを設定可能。 |
|
| 対応OS | Windows 10/ 8.1 / 7 ※32bit/64bit 両対応 | |
| 添付品 | ・REX-BT62CR マスターモード 本体(D-sub9pinメス) ・REX-BT62CR スレーブモード 本体(D-sub9pinオス) ・電源アダプター(RSO-AC05L) ×2 ・メスネジ金具 ×2 ・保証書 |
|
| ■ご注意 |
| ・本製品は国内仕様となっており、海外についての保守およびサポートはおこなっておりません。 ・記載されている名称・商品名は各社の商標または登録商標です。 ・予告なく外観または仕様の一部を変更することがあります。 ・"REX"は株式会社リコーが商標権を所有していますが、弊社は使用許諾契約により商標の使用を認められています。 |
ハードウェア仕様
■DIPスイッチ仕様
| 番号 | 動作 | 出荷時設定 |
| 1 | 設定初期化(工場出荷設定)に使用。 |
OFF |
| 2 | ONの場合はシリアル通信速度を9600bpsに固定する。 | OFF |
| 3 | ONの場合はRTS/CTSフロー制御を有効にする。 | ON |
| 4 | 電源アダプターを接続しONした場合は、D-Sub 9番ピンから5V出力する。 ※ D-Sub9番ピンへ外部から電源供給する場合はOFFにしてください。 |
OFF |
■コネクタピンアサイン【マスターモード】
D-SUB 9ピンメス型
| ピン番号 | 信号名 | 説明 |
| 1 | NC |
未接続 |
| 2 | TxD | データ送信 |
| 3 | RxD | データ受信 |
| 4 | NC | 未接続 |
| 5 | GND | グランド |
| 6 | NC | 未接続 |
| 7 | CTS | データ送信可能 |
| 8 | RTS | データ送信要求 |
| 9 | 5V OUT / IN | 5V 入出力専用 |
| ※ DCD/DTR/DSR/RI の機能は使用できません。 | ||
D-SUB 9ピンオス型| ピン番号 | 信号名 | 説明 |
| 1 | NC |
未接続 |
| 2 | RxD | データ受信 |
| 3 | TxD | データ送信 |
| 4 | NC | 未接続 |
| 5 | GND | グランド |
| 6 | NC | 未接続 |
| 7 | RTS | データ送信要求 |
| 8 | CTS | データ送信可能 |
| 9 | 5V OUT / IN | 5V 入出力専用 |
| ※ DCD/DTR/DSR/RI の機能は使用できません。 | ||
◆RS-BT62CRの各部名称◆
DTE側
DCE側
DTE側
DCE側
◆LED◆(動作状況が確認できます)
| LED (機能) |
動作 |
発光色 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ACCESS (RS-232Cの通信状態を表示) |
点灯:RS-232Cのデータ送受信時 | 緑 | ||||||||||
| STATUS (Bluetoothのステータスを表示) |
|
青 | ||||||||||
◆DIPスイッチ◆
| 番号 | 用途 | 動作 | 出荷時設定 |
| 1 | 未使用 | 未使用 | OFF |
| 2 | シリアル通信速度 9600bps固定 | ONの場合はシリアル通信速度を9600bpsに固定する。 | OFF |
| 3 | フロー制御有効/無効 | ONの場合はRTS/CTSフロー制御を有効にする。 | ON |
| 4 | D-sub9番ピン 5電源出力 | 電源アダプターを接続しONした場合は、D-Sub 9番ピンから5V出力する。 ※ D-Sub9番ピンへ外部から電源供給する場合はOFFにしてください。 |
OFF |
| 5 | SPP/HIDモード切替 | ON:HIDモード OFF:SPPモード | OFF |
◆RS-232C コネクタピンアサイン◆
RS-BT62M(マスターモード側)
| ピン番号 | 信号名 | 説明 |
| 1 | NC |
未接続 |
| 2 | TxD | データ送信 |
| 3 | RxD | データ受信 |
| 4 | NC | 未接続 |
| 5 | GND | グランド |
| 6 | NC | 未接続 |
| 7 | CTS | データ送信可能 |
| 8 | RTS | データ送信要求 |
| 9 | DC5V～12V IN / 5V OUT | 入力はDC5Vから12V、出力は5V専用 |
| ※ DCD/DTR/DSR/RI の機能は使用できません。 | ||
RS-BT62(スレーブモード側)
| ピン番号 | 信号名 | 説明 |
| 1 | NC |
未接続 |
| 2 | RxD | データ受信 |
| 3 | TxD | データ送信 |
| 4 | NC | 未接続 |
| 5 | GND | グランド |
| 6 | NC | 未接続 |
| 7 | RTS | データ送信要求 |
| 8 | CTS | データ送信可能 |
| 9 | DC5V～12V IN / 5V OUT | 入力はDC5Vから12V、出力は5V専用 |
| ※ DCD/DTR/DSR/RI の機能は使用できません。 | ||
| タイトル | ダウンロード | 説明 |
|---|---|---|
| RS-BT62CR ダウンロード | e2e_download.pdf | 各種ダウンロードソフトウェアや製品情報は運営元の ラトックシステム株式会社のWebページ にてダウンロードいただけます。 |
| 日 | 月 | 火 | 水 | 木 | 金 | 土 |
|---|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 | 6 | |
| 7 | 8 | 9 | 10 | 11 | 12 | 13 |
| 14 | 15 | 16 | 17 | 18 | 19 | 20 |
| 21 | 22 | 23 | 24 | 25 | 26 | 27 |
| 28 | 29 | 30 |
| 日 | 月 | 火 | 水 | 木 | 金 | 土 |
|---|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | |||
| 5 | 6 | 7 | 8 | 9 | 10 | 11 |
| 12 | 13 | 14 | 15 | 16 | 17 | 18 |
| 19 | 20 | 21 | 22 | 23 | 24 | 25 |
| 26 | 27 | 28 | 29 | 30 | 31 |
※赤字は休業日です
● ペアリング設定済みですぐに使える
● 3通りの電源の供給方法で、用途に応じて変更が可能
● 通信状態がよくわかる通信モニターLED
● モード切替、シリアル通信パラメーターの変更、
ペアリング先変更などを設定する専用アプリケーションを提供
● 有害10物質不使用
RS-BT62CRはBluetoothを介して離れた場所にあるシリアル通信機器を、制御・管理できるシリアルインターフェイスです。

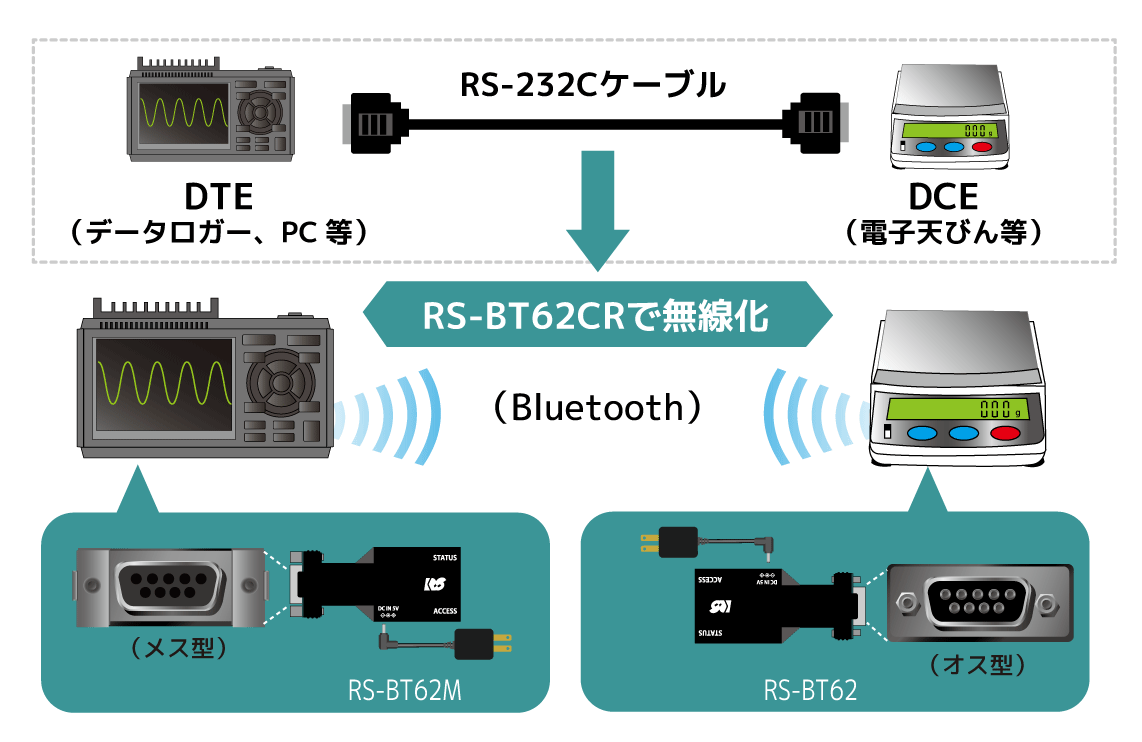

本機はBluetooth RS-232C 変換アダプター「RS-BT62」をベースに、新たにSPPマスター(SPP:シリアルポートプロファイル)として動作するメス型RS-BT62(マスター側)を設計。 DTE機能を持つPLCやデータロガー等の機器へ直結することが可能です。 これにより、DTE機器と電子天秤等のDCE機器をRS-232C接続でシリアル通信している環境の無線化を実現できます。
RS-BT62CRは、工場出荷時に製品のペアリング設定がされているので、届いたその日からすぐにご使用いただけます。
通信に必要なBluetoothプロトコルスタックなどのソフトウェアは、すべてRS-BT62に搭載。シリアルパラメーター、ペアリング先などの設定は初回1回のみ。初回設定以降は、電源投入のみで接続・通信が可能です。
RS-BT62CRには、付属のACアダプターより駆動電源を供給する必要があります。 接続されたACアダプターからの駆動電源を接続デバイス側に供給することが可能です。
また、接続デバイスから駆動電源を受け取ることも可能なためACアダプターを接続できない環境下でもご使用いただけます。
(DIP-SWより設定可能)
また、従来製品(REX-BT60)では、本体上面にあったLEDの位置を側面後ろ側に移動することで、様々な取付・設置に対応しつつ、LEDの視認性を向上させました。
※e2eStore ホームページよりダウンロードできます。
※本設定ツールはWindows 10/11 に対応しています。
RS-BT62CRは、鉛、水銀、カドミウム、六価クロム、PBB、PBDE、DEHP、BBP、DBP、DIBPの有害10物質を使用していない、環境と人にやさしい製品です。
