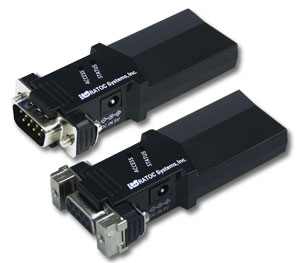

画像を拡大する
【対応OS】

Windows 10、Windows 8.1、
Windows 7

※設定アプリケーションの動作環境
商品名 Bluetooth RS-232C変換アダプター ケーブルリプレイスメントセット
型番 REX-BT60CR
商品コード 80000171
JANコード 4949090600515
メーカー
価格 定価:51,840円
48,000円(税抜)
販売:51,840円
48,000円(税抜)
会員40,435円
37,440円(税抜)
在庫 2
納期目安 3~4日後
複数購入に関するお問い合わせは下記のフォームよりお気軽にお問い合わせください。
数量:

●既存のRS-232Cケーブルを無線通信に置き換えることを目的とした
 Bluetoothケーブルリプレイスメントセット
●出荷時にBluetoothのペアリングを行っているため、二つのREX-BT60の
 電源投入を行うのみで通信を開始します
●通信状態を示すLEDを搭載
● REX-BT60CRの駆動電源を選択可能
●通信状態がよくわかる通信モニターLED
●モード切替、シリアル通信パラメーターの変更、ペアリング先変更などを設定
 する専用アプリケーションを添付
● 有害6物質不使用

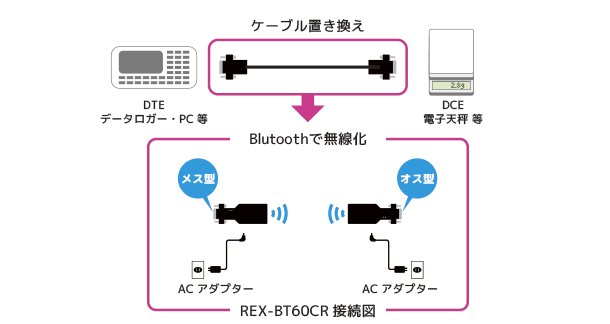

REX-BT60CR接続図




* REX-BT60の駆動電源を選択可能。

REX-BT60には付属のACアダプターより駆動電源を供給する必要があります。
その駆動電源を接続デバイス側に供給することが可能です。
また、接続デバイスから駆動電源を受け取ることも可能です。
(DIP-SWより設定可能)

駆動電源

* 通信状態がよくわかる通信モニターLED搭載

60Seriesimg 本製品と接続された機器との通信状態がわかるLEDを搭載。
LED 動作
発光色
ACCESS RS-232Cの通信状態を表示
点灯:RS-232Cのデータ送受信時
STATUS Bluetoothのステータスを表示
点灯 シリアル通信中
点滅 2秒に1回 シリアル未接続
(COM/デバイス未オープン)
1秒に2回 コマンドモード設定可能(電源投入後)
1秒に10回 コマンドモード設定反映時



* 通信パラメーター / PINコード / 専用アプリケーションを提供
REX-BT60の(マスター、スレーブ)モード切替、シリアル通信パラメーターの変更ペアリング先変更などを設定可能です。
(Windows用アプリケーション)
*

有害6物質不使用
有害6物質不使用 鉛、水銀、カドミウム、六価クロム、PBB、PBDEの使用を制限。
『当社では有害6物質(鉛、水銀、カドミウム、六価クロム、PBB(ポリ臭化ビフェニール)、PBDE(ポリ臭化ジフェニルエーテル))の使用を制限した部品と設備の選定を進め、環境に配慮した製品を提供していきます。
「使用を制限」とは、欧州RoHS指令に規定された閾値を超えて含有されない、或いは適用除外用途のみの使用に限定することを示します。(カドミウムは0.01wt%、それ以外は0.1wt%)』


◆一般仕様◆
■Bluetooth RS-232C 変換アダプター ケーブルリプレイスメントセットREX-BT60CR

名称 Bluetooth RS-232C 変換アダプター ケーブルリプレイスメントセット
型番 REX-BT60CR
インタフェース RS-232C EIA/TIA-232-F Standards準拠
※RI ピンは5V電源入出力専用となります。

Bluetooth Bluetooth version 2.1+EDR Class2
RS-232C トランシーバー EXAR SP3232ECY
Bluetooth Module ROVING NETWORKS RN42-I/RM
Bluetooth プロファイル SPP2.1
Bluetooth 送信周波数 2,402-2,480MHz FHSS/GFSK 79チャンネル - 1MHz間隔
RS-232C 接続コネクター

マスターモード:D-Sub9Pin(メス) x 1 スレーブモード:D-Sub9Pin(オス) x 1

RS-232C 入出力レベル ドライバー ハイレベル出力:+5V(min)/+5.4V(TYP)
ローレベル出力:-5V(min)/-5.4V(TYP)
レシーバー 入力電圧範囲:-15V(min.) ~ +15V(max.)
RS-232C 通信方式

非同期通信

データビット 8ビット固定
パリティビット None / Even / Odd
ストップビット 1 / 2
フロー制御 CTS / RTS
RS-232C 通信速度 1200/2400/4800/9600/19200/28800/38400/
57600/115200/230400 bps
Bluetooth 伝送距離 Class2(10m 程度)
外形寸法 約75.4mm(L)×26.0(W)×16.0(T) [mm](突起部を除く)
重量 重量 約22g(本体のみ)
電源電圧 DC+5V
消費電流 60mA(送受信時:外部電源供給分を含まない)
動作環境 温度:0~55℃
湿度:20~80%(ただし結露しないこと)
TELEC 本製品には、技術基準適合証明を受けた特定無線設備
(Microchip 製 RN-42 TELEC No : 201-125709)が収納されています。
Bluetooth SIG 認証済み QD ID:B014867
設定アプリケーション 動作モード(マスター or スレーブ)や、マスター・スレーブの
ペアリング設定、シリアル通信モードを設定可能。
対応OS Windows 10/ 8.1 / 7 ※32bit/64bit 両対応
添付品 ・REX-BT60CR マスターモード 本体(D-sub9pinメス)
・REX-BT60CR スレーブモード 本体(D-sub9pinオス)
・電源アダプター ×2
・メスネジ金具 ×2
・保証書

■ご注意
・本製品は国内仕様となっており、海外についての保守およびサポートはおこなっておりません。
・記載されている名称・商品名は各社の商標または登録商標です。
・予告なく外観または仕様の一部を変更することがあります。
・"REX"は株式会社リコーが商標権を所有していますが、弊社は使用許諾契約により商標の使用を認められています。


ハードウェア仕様

■DIPスイッチ仕様

ディップスイッチ

番号 動作 出荷時設定
1 設定初期化(工場出荷設定)に使用。

OFF
2 ONの場合はシリアル通信速度を9600bpsに固定する。 OFF
3 ONの場合はRTS/CTSフロー制御を有効にする。 ON
4 電源アダプターを接続しONした場合は、D-Sub 9番ピンから5V出力する。 OFF


■コネクタピンアサイン【マスターモード】

セントロニクス36ピン(オス)D-SUB 9ピンメス型

ピン番号 信号名 説明
1 NC
未接続
2 TxD データ送信
3 RxD データ受信
4 NC 未接続
5 GND グランド
6 NC 未接続
7 CTS データ送信可能
8 RTS データ送信要求
9 5V OUT / IN 5V 入出力専用
※ DCD/DTR/DSR/RI の機能は使用できません。
■コネクタピンアサイン【スレーブモード】

セントロニクス36ピン(オス)D-SUB 9ピンオス型
ピン番号 信号名 説明
1 NC
未接続
2 RxD データ受信
3 TxD データ送信
4 NC 未接続
5 GND グランド
6 NC 未接続
7 RTS データ送信要求
8 CTS データ送信可能
9 5V OUT / IN 5V 入出力専用
※ DCD/DTR/DSR/RI の機能は使用できません。
タイトル ダウンロード 説明
REX-BT60CR 設定変更ツール(Windows版) BT60CRSetting.zip REX-BT60CR 設定変更ツール(Windows版)【Ver1.0】
通信パラメータの変更・マスター/スレーブの切り替え・接続先REX-BT60アドレス登録(マスター時)を行います。
REX-BT60CR ユーザーズマニュアル BT60CR_10.pdf REX-BT60CR ユーザーズマニュアル 【1.0版】
