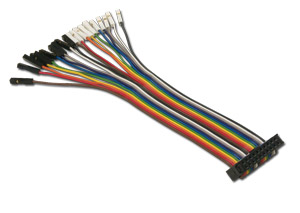

REX-USB61/USB61M/USB62/USB61mk2専用SPI/I2C バラ線ケーブル15cm長 (製品同梱品と同一です)
【ケーブル仕様】
※I2C 1MHz対応線(3,4)とSPI信号線(7～10)は、同時に接続できません。
| ピン番号 | ハウジング色 | ケーブル色 | 信号名 | 用途 |
| 1 | 黒 | 茶 | Power | ターゲットデバイス電源入出力 (出力時 5V or 3.3V @100mA) (入力時 1.8V ～ 5V) |
| 2 | 赤 | Power | ターゲットデバイス電源入出力 (出力時 5V or 3.3V @100mA) (入力時 1.8V ～ 5V) |
|
| 3 | 橙 | 1MHz-SCL | I2C用クロック信号 (401kHz～1MHz対応、バス電圧5V専用) (プルアップ抵抗 10kΩ) |
|
| 4 | 黄 | 1MHz-SDA | I2C用データ信号 (401kHz～1MHz対応、バス電圧5V専用) (プルアップ抵抗 10kΩ) |
|
| 5 | 緑 | SCL | I2C用クロック信号 (47kHz～400kHz対応、バス電圧1.8～5V専用) (プルアップ抵抗 10kΩ) |
|
| 6 | 青 | SDA | I2C用データ信号 (47kHz～400kHz対応、バス電圧1.8～5V専用) (プルアップ抵抗 10kΩ) |
|
| 7 | 紫 | SCK | SPI用クロック信号 (12MHz対応、1.8V ～ 5V) |
|
| 8 | グレー | SD0 | SPI用データアウト信号 (12MHz対応、1.8V ～ 5V) |
|
| 9 | 白 | SDI | SPI用データイン信号 (12MHz対応、1.8V ～ 5V) |
|
| 10 | 黒 | Reserve | 使用しません(接続しないでください) | |
| 11 | 白 (グレー) |
茶 | GND | グランド |
| 12 | 赤 | GND | グランド | |
| 13 | 橙 | DO0 | SPI用SS0/I2C用PORT0(1.8～5V) | |
| 14 | 黄 | DO1 | SPI用SS0/I2C用PORT1(1.8～5V) | |
| 15 | 緑 | DO2 | SPI用SS0/I2C用PORT2(1.8～5V) | |
| 16 | 青 | DO3 | SPI用SS0/I2C用PORT3(1.8～5V) | |
| 17 | 紫 | GND | グランド | |
| 18 | グレー | GND | グランド | |
| 19 | 白 | N.C | ノーコネクト | |
| 20 | 黒 | N.C | ノーコネクト |
