それでは、EEPROMProg Rev.2 の新機能を見ていきましょう。
以降では、REX-USB61mk2を接続して使用する場合の設定を中心について説明していきます。
EEPROMProg Rev.2 について

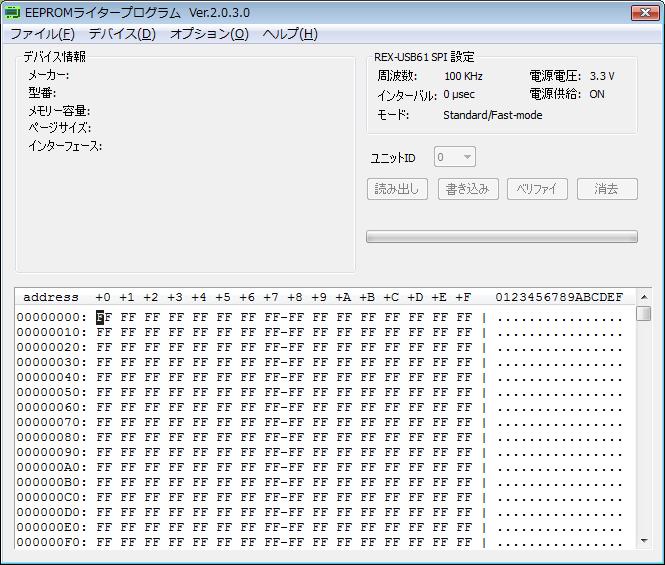

EEPROMProgを起動すると以下の初期画面が表示されます。
■ユニットID
1台のパソコンに複数台のREX-USB61mk2を接続することが可能ですが、
対象とするREX-USB61mk2の指定は、各REX-USB61mk2 に設定されたユニットIDで行います。
これに対応するため、新たに[ユニットID]項目が追加されています。
ここで[ユニットID]を選択することで対象とするREX-USB61mk2を選択できるようになっています。
■REX-USB61 I2C/SPI設定

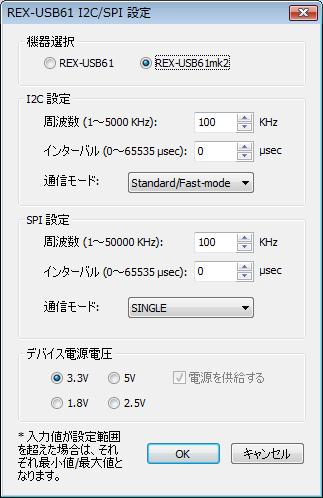

[オプション(O)]メニューの[設定(S)…]を選択して[REX-USB61 I2C/SPI設定]を開きます。
●機器選択
EEPROMProg Rev.2 から[機器選択]の項目が新たに追加され、REX-USB61mk2 が選択できる
ようになりました。
●I2C設定
設定可能な[周波数]が 1～5000 KHz とREX-USB61mk2 の対応周波数に変わっています。
新たに[通信モード]が追加され、REX-USB61mk2 が対応する [Hs-mode][Ultra Fast-mode]が
選択できるようになりました。
●SPI設定
設定可能な[周波数]が 1～50000 KHz とREX-USB61mk2 の対応周波数に変わっています。
新たに[通信モード]が追加され、REX-USB61mk2 が対応する [Dual][Quad]が指定できるようになりました。
※ [Quad]で通信を行うには、信号線 MOSI2～MOSI3の接続も必要です。
●デバイス電源電圧
選択可能な電源電圧に REX-USb61mk2が対応する 1.8V と 2.5V が追加されました。
■対応デバイスの追加
EEPROMProgでは、いくつかのメーカーのデバイスについてはデバイス情報が登録されているため、
メーカー名とデバイス名を選択するだけで該当デバイスへ簡単にアクセスできます。
EEPROMProg Rev.2 からはF.RAMやフラッシュメモリを中心に以下のメーカおよびデバイスが追加されています。
●追加されたI2Cデバイス
| メーカ－ | 種別 | 型番 | 容量 |
| FUJITSU | F.RAM | MB85RC04V | 512×8 (4K bit) |
| FUJITSU | F.RAM | MB85RC16 MB85RC16V |
2048×8 (16K bit) |
| FUJITSU | F.RAM | MB85RC64A MB85RC64V |
8192×8 (64K bit) |
| FUJITSU | F.RAM | MB85RC128A | 16384×8 (128K bit) |
| FUJITSU | F.RAM | MB85RC256V | 32768×8 (256K bit) |
| FUJITSU | F.RAM | MB85RC512T | 65536×8 (512K bit) |
| FUJITSU | F.RAM | MB85RC1MT | 131972×8 (1M bit) |
| CYPRESS | F.RAM | FM24C04B FM24CL04B |
512×8 (4K bit) |
| CYPRESS | F.RAM | FM24C16B FM24CL16B |
2K×8 (16K bit) |
| CYPRESS | F.RAM | FM24C64B FM24CL64B |
8K×8 (64K bit) |
| CYPRESS | F.RAM | FM24V01 FM24V01A |
16K×8 (128K bit) |
| CYPRESS | F.RAM | FM24V02 FM24V02A |
32K×8 (256K bit) |
| CYPRESS | F.RAM | FM24V05 | 64K×8 (512K bit) |
| CYPRESS | F.RAM | FM24V10 | 128K×8 (1M bit) |
●追加されたSPIデバイス
| メーカ－ | 種別 | 型番 | 容量 |
| ISSI | FLASH | IS25LQ025B | 32K×8 (256K bit) |
| ISSI | FLASH | IS25LQ512B | 64K×8 (512K bit) |
| ISSI | FLASH | IS25LQ010B | 128K×8 (1M bit) |
| ISSI | FLASH | IS25LQ020B | 256K×8 (2M bit) |
| ISSI | FLASH | IS25LQ040B | 512K×8 (4M bit) |
| SPANSION (現CYPRESS) | FLASH | S25FL032P | 4M×8 (32M bit) |
| SPANSION (現CYPRESS) | FLASH | S25FL064P | 8M×8 (64M bit) |
| SPANSION (現CYPRESS) | FLASH | S25FL129P | 16M×8 (128M bit) |
| winbond | FLASH | W25Q20CL | 256K×8 (2M bit) |
| winbond | FLASH | W25Q40CL | 512K×8 (4M bit) |
| winbond | FLASH | W25Q16CL | 2M×8 (16M bit) |
| winbond | FLASH | W25Q32BV | 4M×8 (32M bit) |
| winbond | FLASH | W25Q64CV | 8M×8 (64M bit) |
| winbond | FLASH | W25Q128BV | 16M×8 (128M bit) |
登録されていないデバイスについては、カスタム設定機能を使ってデバイスの情報を追加登録できます。
