製品仕様
| 名称 | RS-232C・デジタルI/O PCI Expressボード |
| 型番 | REX-PE60D |
| バスインタフェース | PCI Express Rev.2.0 |
| シリアルコントローラ | メモリマップ方式 16550互換UART |
| 接続コネクタ | D-Sub 9ピン(オス)×2ポート、DIO(6bit)×1ポート |
| RS-232C入出力レベル | 【ドライバー】ハイレベル出力 : +5V(min)/+5.4V(TYP)、ローレベル出力 : -5V(min)/-5.4V(TYP) 【レシーバー】電圧レンジ : -15V～+15V |
| 通信方式 | 非同期通信 |
| 通信速度 | 300/600/1200/2400/4800/9600/19200/38400 /57600 /115200/230400/460800/921600bps ※実際に実行可能な最大通信速度はパソコンの仕様に依存します |
| 通信パラメータ | スタートビット:1ビット パリティビット:Even/Odd/None データビット:7/8ビット ストップビット:1/2ビット |
| ドライバー・レシーバー | MAX3245ECAI+ / ICL3245ECAZ(または相当品) |
| DIO入出力レベル | 0V～+3.3V(正論理) |
| ボードID | REX-PCI60D/PE60D、REX-PCI64D/PE64D、REX-PCI70D/PE70D を複数枚使用した場合、各ボードを特定するためのDIPスイッチを基板上に設置。(4枚まで識別可能) |
| 静電気放電保護 | 気中放電:±15KV 接触放電:±8KV |
| 伝送距離 | 15m以内 |
| 外形寸法 | 約119.91mm×58.91mm(突起部除く) |
| 重量 | 約65g(標準ブラケット使用時) |
| 電源電圧 | +3.3V(PCI Expressバスより供給) |
| 添付品 |
|
| ダウンロード提供ソフトウェア | RS-232C通信サンプルプログラム、シリアル通信ドライバ、 ポート認識用サンプルプログラム、DIO制御サンプルプログラム |
| 対応機種 | PCI Expressスロットを装備したWindowsPC |
| 対応OS | Windows 10、Windows 8.1、Windows 8、Windows 7、Windows Vista、Windows XP、Windows 2000、Windows Server 2019、Windows Server 2016、Windows Server 2012 R2、Windows Server 2012、Windows Server 2008 R2、Windows Server 2008、Windows Server 2003 R2、Windows Server 2003、 Windows 2000 Server、Linux Ready! ※32ビット/64ビット両対応 |
- 本製品は国内仕様となっており、海外についての保守およびサポートはおこなっておりません。
- 記載されている名称・商品名は各社の商標または登録商標です。
- 予告なく外観または仕様の一部を変更することがあります。
- 表示価格に消費税は含まれておりません。
- "REX"は株式会社リコーが商標権を所有していますが、弊社は使用許諾契約により商標の使用を認められています。
ダウンロード提供ソフトウェア仕様
| 項目 | 仕様内容 |
| 通信サンプルプログラム | RS-232C通信サンプルプログラム |
| ポート認識用サンプルプログラム | ボード上DIPスイッチおよびポート読み取り サンプルプログラム (VC++2010,VB2010,VC++6.0,VB6.0) |
| DIO制御サンプルプログラム | DIOを制御するサンプルプログラム (VC++6.0,VB6.0) |
| シリアル通信ドライバ DIO制御ドライバ |
REX-PE60D用デバイスドライバ |
ハードウェア仕様
■RS-232Cコネクタピンアサイン| ピン番 | 信号名 | 機能 | DTE-外部 |  D-SUB 9ピンオス |
| 1 | DCD | キャリア検出 | ← | |
| 2 | RD | 受信データ | ← | |
| 3 | TD | 送信データ | → | |
| 4 | DTR | 受信準備 | → | |
| 5 | SG | 信号用接地 | - | |
| 6 | DSR | 送信準備 | ← | |
| 7 | RS | 送信要求 | → | |
| 8 | CS | 送信許可 | ← | |
| 9 | RI※ | 被呼表示 | ← |
■
D-SUB25PIN への変換対応表
D-SUB25PIN に変換したい場合には、下記の変換表に基づいた変換コネクタをご使用ください。変換コネクタは、一般の量販店やパソコンショップで入手可能です。
| D Sub 9ピン | D Sub 25ピン | |
| ピン番号 | ピン番号 | |
| 1 | ←→ | 8 |
| 2 | ←→ | 3 |
| 3 | ←→ | 2 |
| 4 | ←→ | 20 |
| 5 | ←→ | 7 |
| 6 | ←→ | 6 |
| 7 | ←→ | 4 |
| 8 | ←→ | 5 |
| 9 | ←→ | 22 |
■DIOポートとDIPスイッチ
DIO制御するためのポートは、6ビットが有効となります。DIPスイッチでは、複数枚のボードをソフトウェアで識別するためのID番号(ID:0～ID:3)を設定します。
| DIOポート |  | |||||
| ピン番 | DIO Bit | 機能 | ||||
| 1 | bit0 | I/O | INT | |||
| 2 | bit1 | I/O | INT | |||
| 3 | bit2 | I/O | INT | |||
| 4 | bit3 | I/O | INT | |||
| 5 | bit4 | I/O | INT | |||
| 6 | bit5 | I/O | INT | |||
| 7 | - | - | DIPスイッチ | |||
| 8 | - | ID番号 | 1 | 2 | ||
| 9 | - | 0 | OFF | OFF | ||
| 10 | Power(3.3V) | 1 | ON | OFF | ||
| 11 | GND | 2 | OFF | ON | ||
| 12 | - | 3 | ON | ON | ||
| タイトル | ダウンロード | 説明 |
|---|---|---|
| REX-PE60D ダウンロード | e2e_download.pdf | 各種ダウンロードソフトウェアや製品情報は運営元の ラトックシステム株式会社のWebページ にてダウンロードいただけます。 |
PCIeスロットにRS-232C×2ポートと6bitデジタルI/O×1ポート増設
● D-Sub 9ピンコネクタ搭載、サンプルソースコードダウンロード提供
● DIOポートを搭載、サンプルソースコードをダウンロード提供
● 最大4枚まで識別可能
● ロープロファイルにも対応
● 各ポートの最大DTE 通信速度921.6Kbps
● 静電気放電(ESD)保護機能搭載
● WindowsサーバOS対応
● ポートごとに送受信各256バイトのFIFOバッファー搭載
● 有害6物質不使用

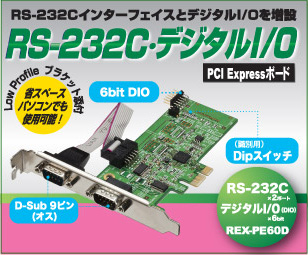

本製品は、1本のPCI Expressスロットに、RS-232C×2ポートと6bitデジタルI/O×1ポートを増設可能な、マルチファンクションボードです。
業界標準のD-Sub 9pinコネクタ(オス)を採用。

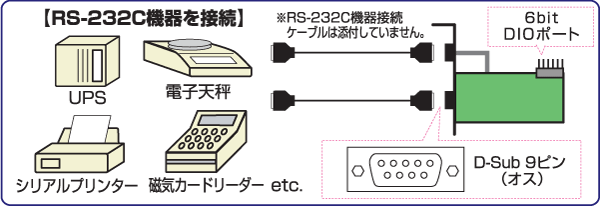

市販のケーブルを使って、バックアップ電源、モデム、磁気カードリーダなどRS-232C機器との接続が可能。電子天秤などの計測系、シーケンサ、NC工作機などの制御系機器の接続インターフェイスとしても、広く使用いただけます。
VC++2010、VB2010、VC++6.0、VB6.0用のRS-232C通信サンプルプログラムをダウンロード提供。
電源供給などOEM向け受注生産が可能です。
受注案件の窓口までお問い合わせください。
基板上に、6bit-TTLレベルのDIOポートを搭載。
高価なDIOインターフェイスを追加する必要がありません。
DIOポート制御用Driver、DLL、サンプルコードをダウンロード提供(VC++6.0、VB6.0)。
オプションとして、DIOポートをPC外部に引き出せるケーブルとブラケットのセット(RCL-60D)も用意しています。
基板上のディップスイッチにより設定番号を取得し、ソフトウェア上で最大4枚までの基板が識別可能。
各RS-232Cポートに割り当てられたCOMポート番号を確認するサンプルソースコードをダウンロード提供しています(VC++2010,VB2010,VC++6.0,VB6.0)。
※パソコンのスロット数により増設できるボード数は異なります。
※COMポート番号はOS上で自動割り当てされます。
標準PCI ExpressスロットとLowProfile PCI Expressの両対応。 添付ブラケットと交換するだけで、LowProfile PCI Expressボードに。省スペースパソコンに最適です。
▼標準では2ポートのボードとして▼
▼ロープロファイルでは用途に合わせて▼気中放電±15KV、接触放電±8KVまでの保護機能付トランシーバを搭載。
ラッチアップを起こしません。
サーバOSは、Windows Server 2012 R2/Server 2012/Server 2008 R2/Server 2008/Server 2003 R2/Server 2003/2000 Serverに対応しています。
各ポートごとに送信256バイト、受信256バイトのFIFO(First-In First-Out)バッファーを搭載。高速通信時のデータ取りこぼしを防止し、安定した通信環境を提供します。
REX-PE60Dは、鉛、水銀、カドミウム、六価クロム、PBB、PBDEの有害6物質を使用していない、環境と人にやさしい製品です。
