| ■SubGiga アナログ入力ボード RS-SG2040T/RS-SG2040M | ||||||
| 名称 | SubGiga アナログ入力ボード | |
| 型番 | RS-SG2040T(端子台モデル)/RS-SG2040M(MILコネクタモデル) | |
| SubGiga | ARIB STD-T108準拠 ROHM BP35C0-J11(USBホストドングル) |
|
| 搭載モジュール | ESP32-WROOM-32E-N4 | |
| 内蔵I/O Expander | TI TCA9535 | |
| SubGiga通信速度 | 最大100kbps | |
| SubGiga伝送距離 | 約250m |
|
| A/Dコンバーター | TI ADS8668 |
|
| アナログ入力:チャンネル数 | 8ch |
|
| アナログ入力:分解能 | 12bit |
|
| アナログ入力:サンプルレート | 500ksps |
|
| アナログ入力:最大耐圧 | ±20V |
|
| アナログ入力:アナログ電圧,入力レンジ | ±10V, ±5V, ±2.5V, ±1V, ±0.5V, 0-10V, 0-5V, 0-2.5V, 0-1V |
|
| アナログ入力:アナログ電流,入力レンジ | 4-20mA |
|
| デジタル出力方式 | 1ch オープンコレクタ方式 最大耐圧:30V(OFF時)/50mA(ON時 |
絶縁耐圧 | 2.5kV(アナログ入力 / デジタル入出力とGPIO40ピン間) |
| 電源 | +5V/+3.3V(GPIOポートから供給) |
|
| 使用コネクタ:RS-SG2040T | Phoenix Contact PTSA 0,5/**-2,5-F もしくは互換品 |
|
| 使用コネクタ:RS-SG2040M | OMRON XG4A-2034 もしくは互換品 |
消費電流 | 実測値:約55mA(アイドル時)/約86mA(通信時平均)/約90mA(通信時ピーク) |
| 動作環境 | 温度:0～40℃、湿度:20～80%(ただし結露しないこと) | |
| 基板寸法 | RS-SG2040T:L56×W85×T28(入出力端子台上部までの高さ)(mm)(突起部・アンテナを除く) RS-SG2040M:L56×W85×T24(MILコネクタ上部までの高さ)(mm)(突起部・アンテナを除く) ※ Raspberry Pi 4 Model B用のアクリルベース(KP-SB614/共立電子産業)に組込が可能です。 |
|
| 基板重量 | 約52g | |
| パッケージ内容 | ・SubGiga入出力ベースボード(RS-SG2000) ・USBホストドングル ・RPi-GP40本体(TまたはM)(装着済み) ・ACアダプター ・USB A-Cケーブル ・保証書 |
|
| 原産国 | 日本 | |
| 保証期間 | 1年 | |
| ■ご注意 |
| ・本製品は国内仕様となっており、海外についての保守およびサポートは おこなっておりません。 ・記載されている名称・商品名は各社の商標または登録商標です。 ・予告なく外観または仕様の一部を変更することがあります。 |
| 日 | 月 | 火 | 水 | 木 | 金 | 土 |
|---|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 | 6 | |
| 7 | 8 | 9 | 10 | 11 | 12 | 13 |
| 14 | 15 | 16 | 17 | 18 | 19 | 20 |
| 21 | 22 | 23 | 24 | 25 | 26 | 27 |
| 28 | 29 | 30 |
| 日 | 月 | 火 | 水 | 木 | 金 | 土 |
|---|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | |||
| 5 | 6 | 7 | 8 | 9 | 10 | 11 |
| 12 | 13 | 14 | 15 | 16 | 17 | 18 |
| 19 | 20 | 21 | 22 | 23 | 24 | 25 |
| 26 | 27 | 28 | 29 | 30 | 31 |
※赤字は休業日です

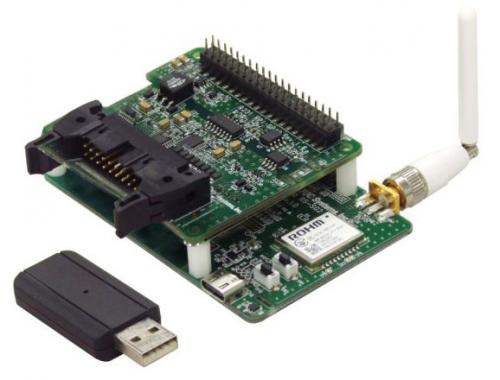

【アナログ信号をデジタル変換、920MHz帯で無線化する
USBホストドングル付きボード】
優れたSubGiga(920MHz帯)で無線接続
➡ 通信費、ネット接続不要の無線通信
➡ 入力ポートを8ch搭載、端子台とMILコネクタの2モデル
➡ ボードを保護するケースへの組込が可能
➡ Sensirion社製温湿度センサー[SHTC3]を搭載
➡ Windows用サンプルアプリケーションと制御用APIを提供
➡ 有害10物質不使用
➡ 使用事例(センサー値を記録、緊急時に発報
➡ ユースケース
➡ 各部名称
本製品にはUSB-Cポートより電源供給を行います。(ACアダプター/USB A-Cケーブル標準添付)
無線は920MHz帯のワイヤレス通信を使用し、通信距離は見通しで最大250m程度となります。
920MHz帯(ARIB STD-T108準拠)のSubGigaは電波干渉が少なく、安定した通信をおこないます。
さらに、BluetoothやWi-Fiなどが使用するISM帯(2.4GHz帯)と比べて障害物の影響を受けにくく遠くまで届くため、パソコンと本ボードが離れた場所にあって配線が難しい場合にも効果を発揮します。
クラウドやインターネット接続も不要で、外部ネットワークの影響ゼロで安定稼働が可能。
ハードウェアは買いきりで、購入時に計上する費用のみで運用できます。
RPi-GP40情報および資料ダウンロードはこちら
アナログ入力ポートを8ch、デジタル出力ポートを1ch搭載
8chのアナログ入力ポートと1chのオープンコレクタ方式のデジタル出力ポートを持ちます。さらに、MILコネクタモデルにはデジタル入力(5V/10kΩプルアップ)を搭載しています。
端子台モデルとMILコネクタモデルの2種類を用意
入出力端子は、結線が容易な端子台タイプと、ロック機構を持ち、ハーネスの抜けに耐性の強いMILコネクタタイプ(20pin)タイプの2種類をラインナップしています。
分解能12bit / 500ksps、電圧の入力レンジを変更可能
本製品のアナログ入力分解能は12bit / 500ksps(理論値)で、電圧入力レンジは ±10V, ±5V, ±2.5V, ±1V, ±0.5V(bipolar)0-10V, 0-5V, 0-2.5V, 0-1V(unipolar)に対応、入力レンジはソフトウェア上で設定することが可能です。また、基板上のジャンパ抵抗設定で、4-20mAの電流計測にも対応が可能です。
推奨品:KP-SB614/共立電子産業(Raspberry Pi 4 Model B用のアクリルベース)
提供しているサンプルプログラムに、温湿度を取得する機能も含まれています。
本製品は、鉛、水銀、カドミウム、六価クロム、PBB、PBDE、DEHP、BBP、DBP、DIBPの有害10物質を使用していない、環境と人にやさしい製品です。
上記事例以外にも、さまざまな用途でお使いいただけます。
