| ■USBシリアルコンバーター RS-USB602FPW | ||||||
| 名称 | USBシリアルコンバーター 電源供給対応(USB Type-Aコネクタ) | |
| 型番 | RS-USB602FPW | |
| インターフェイス | USB | USB Specification Rev2.0準拠 |
| RS-232C | EIA/TIA-232-F Standards準拠 | |
| RS-232C 最大DTE速度 | 最大230 Kbps | |
| LEDインジケータ | PWR / TXD / RXD 【PWR】Power LED (USBバスから正常に5Vが供給されていれば点灯) 【TXD】送信データ表示用LED(パソコン⇒デバイス) 【RXD】受信データ表示用LED(デバイス⇒パソコン) |
|
| RS-232C 接続コネクター | D-Sub9 オス/固定ネジ#4-40 六角メス | |
| USB 接続コネクター | Standard-A コネクタ(Type-A) | |
| 電源電圧 | DC+5V (USBバスパワー) 平均14mA (5V) / 最大22mA (5V) / サスペンド時約 1mA |
|
| 外形寸法 | 本体部 約85mm(L)×28mm(W)×11mm(T) ケーブル全長約85cm |
|
| 重量 | 約55g | |
| 添付品 | ・RS-USB602FPW本体 ・保証書(1年) ※本製品にはドライバーCDおよび印刷物の取扱説明書は付属しておりません。 当社サイトよりダウンロードしていただく必要があります。 |
|
| ダウンロード提供ソフトウェア | ・シリアル通信ドライバー(Windows用) ・RS-232C通信用サンプルプログラム |
|
| 対応機種 | USBポートを装備したWindows PC |
|
| 対応OS | 【Windows】 Windows 11、Windows 10 Windows Server 2025、Windows Server 2022、 Windows Server 2019、 ※32ビット/64ビット両対応 |
|
| ■ご注意 |
| ・本製品は国内仕様となっており、海外についての保守およびサポートはおこなっておりません。 ・記載されている名称・商品名は各社の商標または登録商標です。 ・予告なく外観または仕様の一部を変更することがあります。 |
ハードウェア仕様
■コネクタピンアサイン
D-SUB 9ピンオス
| ピン番号 | 信号名 | 説明 |
| 1 | Data Carrier Detect (DCD) | キャリア検出 |
| 2 | Receive Data (RxD) | データ受信 |
| 3 | Transmit Data (TxD) | データ送信 |
| 4 | Data Terminal Ready (DTR) | 端末レディ |
| 5 | Signal Ground (SG) | 信号用接地 |
| 6 | Data Set Ready (DSR) | データセットレディ |
| 7 | Request to Send (RTS) | データ送信要求 |
| 8 | Clear to Send (CTS) | データ送信可能 |
| 9 | BusPower ※ | バスパワー出力 ※RI信号(9番ピン)を5V電源供給に変更しております。 お取り扱いには充分ご注意ください。 |
| 日 | 月 | 火 | 水 | 木 | 金 | 土 |
|---|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 | ||
| 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| 13 | 14 | 15 | 16 | 17 | 18 | 19 |
| 20 | 21 | 22 | 23 | 24 | 25 | 26 |
| 27 | 28 | 29 | 30 | 31 |
| 日 | 月 | 火 | 水 | 木 | 金 | 土 |
|---|---|---|---|---|---|---|
| 1 | 2 | |||||
| 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 10 | 11 | 12 | 13 | 14 | 15 | 16 |
| 17 | 18 | 19 | 20 | 21 | 22 | 23 |
| 24 | 25 | 26 | 27 | 28 | 29 | 30 |
| 31 |
※赤字は休業日です
➡ 従来品 REX-USB60FPWの後継製品
➡ D-Sub 9ピンコネクタでRS-232C機器に装着
➡ 設定不要の簡単セットアップ
➡ 通信状態がよくわかる通信モニターLED
➡ 有害10物質不使用
USBポートからのバスパワーで動作し、外部からの電源供給は不要です。
さらに、USBバスパワーをRS-232C側(D-SUB 9ピン)に出力します。
約30cmのケーブルでRS-232C機器と接続し通信が可能です。
これまでのRS-232C機器の資産を活かしつつ、シリアルインターフェイスを持たないUSBポート搭載PCを接続することができます。
※シリアルデバイスが9番ピンを電源入力としてアサインしていることが条件となります。
※供給可能な電流は、接続パソコンからのUSBポートへ供給電源に依存します。RS-USB602FPW自体が約25mAを消費するため、接続するUSBポートから500mAが供給されていれば、500mA - 25mA = 475mA が供給されるとお考えください。
※一般的なシリアルポートの9番ピンにアサインされているRI信号はご使用になれません。
※使用するシリアルデバイスの仕様をよくご確認の上ご使用ください。
内蔵のUSBシリアルコントローラ(FTDI社製)の販売終了にともない、同じFTDI社製の互換のUSBシリアルコントローラへ切り替え、商品名をRS-USB602FPWに変更し、REX-USB60FPWの後継品として商品提供を継続します。
したがって、REX-USB60FPWの置き換え製品として安心してそのままご使用頂けます。
別途市販の変換コネクタを使用すれば、D-Sub 25ピンの機器も接続できます。
コネクタ変更や特定機器向けのカスタマイズなどOEM向け受注生産については、受託開発の窓口までお問い合わせください。
パソコンのIRQリソースは占有せず、空いているCOMポートに仮想COMポートとしてアサインされます。
COMポート番号は、デバイスマネージャーより変更可能です。
※RS-232Cポートに接続して使用するシリアルマウスはサポートしていません
簡易ターミナルアプリのサンプルプログラムをソースコード付きでダウンロード
提供。お客様のプログラム作成にお役立ていただけます。
各種ソフトウェアのダウンロードはラトックシステムの製品紹介ページよりお願いします。⇒ダウンロードはこちら

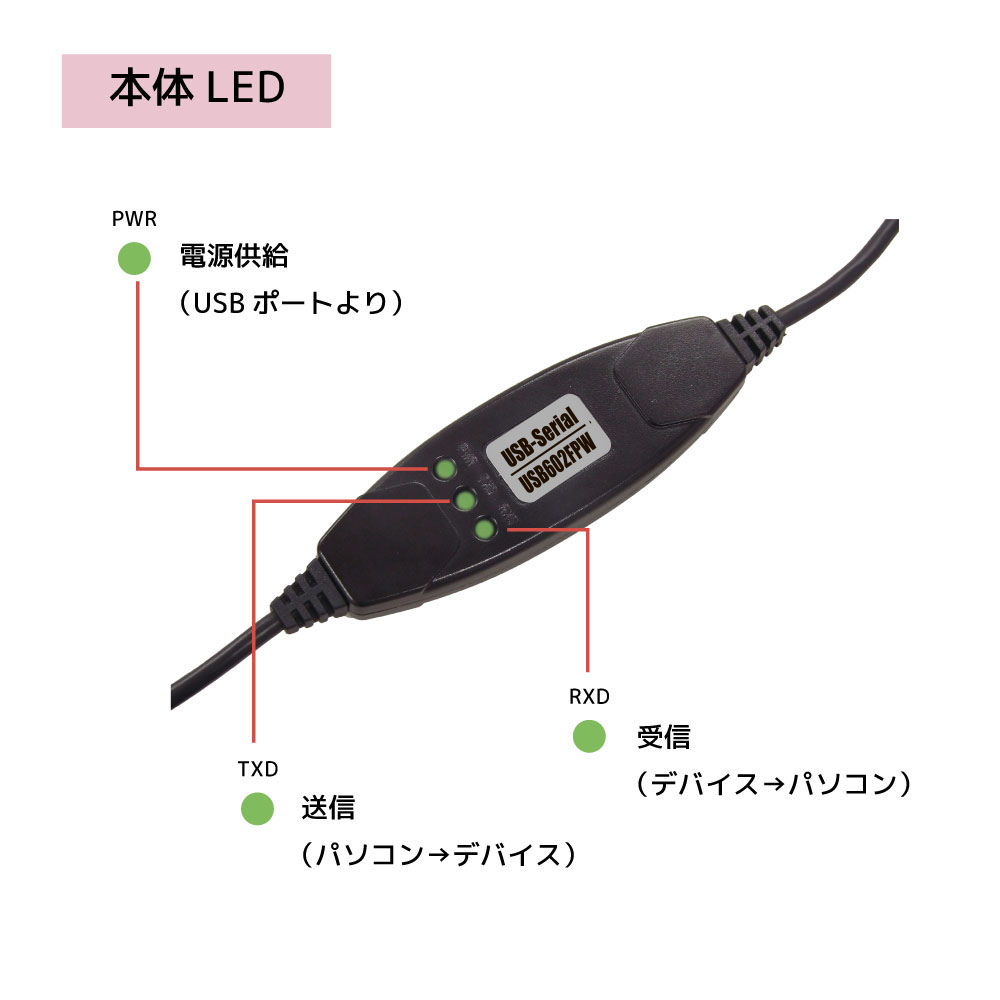

本製品と接続された機器との通信状態がわかるLEDを搭載。
