画像を拡大する
  • Android


本製品はホスト端末との接続コネクタに
[MicroUSB A]コネクタを採用しています。
[MicroUSB A]か[MicroUSB A/B]を持った
ホスト端末に接続してお使いいただけます。


【対応 OS】

【Android OS】
Android OS 3.2、Android OS 4.0以降

【Windows】
Windows 10、Windows 8.1、
Windows 8、Windows 7、
Windows Vista、Windows XP
※32ビット/64ビット両対応

【PDA】
Windows Mobile 6.0、Windows Mobile 5.0、Windows Mobile2003 SE
Windows Mobile 2003



※本製品にはドライバCDおよび取扱説明書は付属しておりません。
当社Webサイトよりダウンロードしていただく必要があります。

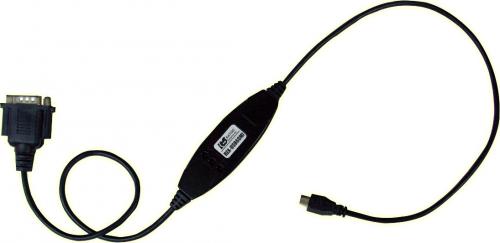

商品名 REX-USB60MI USBシルアルコンバータ(Micro-USBタイプ)
型番 REX-USB60MI
商品コード 50070620
JANコード 4949090600263
メーカー ラトックシステム
価格 定価:7,344円
6,800円(税抜)
販売:7,344円
6,800円(税抜)
会員6,583円
6,096円(税抜)
在庫
納期目安 3~4日後
  • 限定品
この商品は
ボリュームディスカウント対象商品です。
下記の個数お買い上げで表示の単価(販売価格)になります。
50個以上:6,583円
100個以上:6,274円
上記以外の個数に関するお問い合わせは下記のフォームよりお気軽にお問い合わせください。
数量:

【タブレットPCでもRS-232C機器が接続可能】



■動作確認済み端末(Android)
●東芝レグザタブレット (PA70046FNAS)
●NEC LifeTouch L (D000-000023-001)
●Panasonic BizPad (JT-H581VT)

※動作確認端末は、随時更新いたします
2012年12月末現在

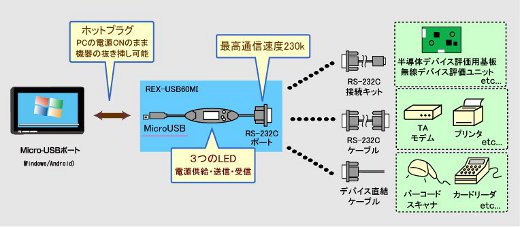

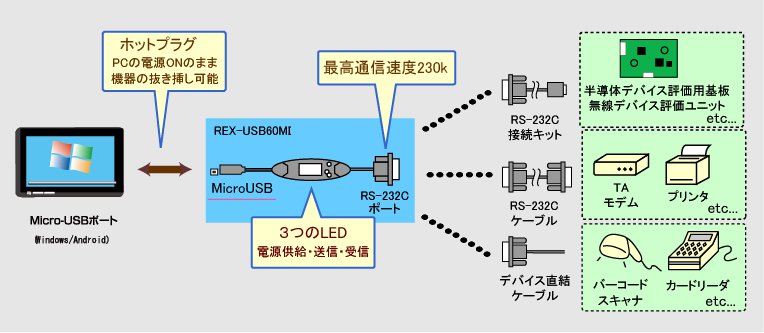

◆ 接続図
接続例
Micro-USBコネクタ(Micro-USB Aプラグ採用)
Micro-USB Aプラグ

REX-USB60MIでは、小型のAndroidタブレットで採用されているMicro-USBコネクタを採用し、変換コネクタなしでタブレットへ直接接続が可能となっています。

Android対応サンプルプログラム提供

Androidのバージョン 3.1からOS標準でUSBホスト機能(USB Host API)が実装されました。
Android用のUSBドライバ自体は弊社から提供しておりませんが、FTDI社製のUSBシリアル変換チップに対応したUSBドライバとして公開されているFTDriver (※1)を利用して、REX-USB60MIを使用するサンプルプログラムをソース付きで公開しております。⇒ダウンロードはこちら

詳しくは、このページの下の「Android対応について」をご覧ください。

USB ポートにRS-232C 機器が接続可能
USBでホットプラグ

REX-USB60MIをUSB ポートに接続するだけで、RS-232CポートをもたないタブレットPCやAndroid端末でもRS-232C機器が使用可能に。バーコードスキャナ、磁気カードリーダ、モデム、RF-IDタグリーダー、電源装置などを接続できます。
POSシステム組み込み用途などで生じるRS-232Cポート不足は、USBで解消。USBポートからのバスパワー電源で動作するので、本製品にACアダプタなどの外部電源は不要です。

D-Subコネクタ

コネクタはD-Sub 9ピン(オス)を採用。別途市販の変換コネクタを使用すれば、D-Sub 25ピンの機器も接続できます。

最大DTE 通信速度230K

オリジナルシリアル通信ドライバにより、最大DTE 通信速度230K までサポート。

通信状態がよくわかる通信モニターLED
モニターLED

電源はUSBポートからのバスパワーを使用。USB バスから正常に5V 供給が行われていればPOWER LED が点灯します。

REX-USB60MI本体にはPOWER LEDのほか、送信・受信LED を搭載。 データの流れを簡単にモニターすることができます。

Android Tablet / Windows / PDA対応

WindowsやWindows Mobileに対応。 USBホストポートを装備したAndroidタブレットにもRS-232Cデバイスを接続できます。

持ち運びにも便利な軽量・スマートデザイン

重さはたったの55g。形状もスマートかつコンパクトなので、携帯機器との持ち運びにも便利です。

有害6物質不使用
有害6物質不使用 鉛、水銀、カドミウム、六価クロム、PBB、PBDEの使用を制限。

当社では有害6物質(鉛、水銀、カドミウム、六価クロム、PBB(ポリ臭化ビフェニール)、PBDE(ポリ臭化ジフェニルエーテル))の使用を制限した部品と設備の選定を進め、環境に配慮した製品を提供していきます。

「使用を制限」とは、欧州RoHS指令に規定された閾値を超えて含有されない、或いは適用除外用途のみの使用に限定することを示します。(カドミウムは0.01wt%、それ以外は0.1wt%)

■Android対応について
Androidのバージョン3.1からOS標準でUSBホスト機能(USB Host API)が実装されました。
これにより、USBホストポートが搭載されたAndroidタブレットで様々なUSB周辺機器が利用できるようになったため、
USB外付けハードディスクやUSBフラッシュメモリといったUSB Mass StoregeデバイスやUSBマウスやUSBキーボード等のUSB HIDデバイスは、
AndroidタブレットのUSBポートに接続するだけでそのまま使用できるようになってきています。

一方、USBシリアルコンバータであるREX-USB60MIは、OS標準でサポートされていないため、
Androidタブレットで使用できるようにするには、対応させるAndroid用のドライバを用意する必要があります。

Android用のドライバ自体は弊社から提供しておりませんが、FTDI社製のUSBシリアル変換チップに対応したUSBドライバとして公開されている
FTDriver (http://github.com/ksksue/FTDriver) ※1を利用して、REX-USB60MIを使用するサンプルプログラムをソース付きで公開します。
※1: FTDriver自体は、上記 github のサイトからソースコードをzipでダウンロードできます。

対応するAndroidタブレットは、以下の2つの条件を満たしている必要があります。
・AndroidOSのバージョンが3.1以降であること
・USBホスト機能に対応したUSBポートが搭載されていること


FTDriverは、あくまで個人的な活動で作成されています。
作成者のご好意により紹介の許可を得ておりますので、FTDriverの作成者へメール等で直接のお問い合わせされないようお願いいたします。



■USBシリアルコンバータ(Micro-USBタイプ)REX-USB60MI

◆一般仕様◆
型番 REX-USB60MI
名称 USBシリアルコンバータ(Micro-USBタイプ)
バスインターフェイス 【USB】USB (Full Speed 12Mbps対応)
【RS-232C】RS-232C
R2-232C最大DTE速度 最大230 Kbps
LEDインジケータ POWER/TXD/RXD
接続コネクタ USB (Micro USB Aプラグ)
RS-232C(D-Sub9 オス/固定ネジ#4-40 六角メス)
電源電圧 DC +5V(USBバスパワー)
消費電流 平均36mA (5V) / 最大60mA (5V)
外形寸法 約85mm(L)× 28mm(W)× 11mm(H)、ケーブル全長約85cm
重量 約55g
添付品 ・REX-USB60MI本体
・REX-USB60MIについて
・保証書
添付ソフトウェア Android用サンプルプログラム
※全てダウンロード提供
オリジナルシリアル通信ドライバー(Windows用、Windows Mobile用)
VC/VB用サンプルプログラム
対応機種 ・USBホスト機能対応のMicro-USBポートを搭載したAndroidタブレット
・USBポートを装備したWindowsPC, Windows Mobile搭載機
対応OS Android OS 3.2、Android OS 4.0以降
・Windows 8、Windows 7、Windows Vista、Windows XP、Windows Mobile6.0、
Windows Mobile 5.0、Pocket PC 2003 SE、Windows Mobile 2003、
※Windowsは32ビット/64ビット両対応
対応RS-232C機器 モデム、TA、シリアルバーコードスキャナ、シリアルプリンタ、
磁気カードリーダー、RF-IDタグリーダー
使用温湿度範囲 0~50℃ / 10~90%(但し、結露なきこと)
保存温湿度範囲 -20~65℃ / 10~90%(但し、結露なきこと)
保証期間 1年
オプション品 なし
Product Key -
EMC VCCI -
FCC -
CE -
RoHS指令 対応
-
その他認定規格等
生産地 本体:台湾  梱包:日本

■ご注意
・Androidタブレットの場合、USBポートがUSBホスト機能対応でないポートでは使用できません。
 AndroidタブレットのUSBポートおよびUSBコネクタの仕様につきましては、タブレットのマニュアルなどでお確かめください。
・本製品にはドライバCDおよび取扱説明書は付属しておりません。当社Webサイトよりダウンロードしていただく必要があります。
(http://www.ratoc-e2estore.com/)
・本製品は国内仕様となっており、海外での保守およびサポートはおこなっておりません。
・製品改良のため、予告なく外観または仕様の一部を変更することがあります

タイトル ダウンロード 説明
Windows用ドライバ USB60MI_11.exe REX-USB60MI Windows用ドライバ (20120903)
ユーザーズマニュアル USB60MI_20.pdf REX-USB60MI ユーザーズマニュアル 2.0版
RS-232C通信用VC/VB サンプルプログラム RS-232C_Samp.zip Windows 8/Windows 7/Vista/XP/2000/Me/98SE環境でパソコン同士を接続し通信をおこなうサンプルプログラム。
Android OS対応FTDriver版サンプルUSB60Samp01【Rev1.0】ソース USB60Samp01.zip REX-USB60MI バーコードリーダー向けAndroid OS対応FTDriver版サンプルプログラム USB60Samp01【Rev1.0】ソース
Android OS対応FTDriver版サンプルUSB60Samp01 説明書 USB60Samp01.pdf Android OS対応FTDriver版サンプルプログラム USB60Samp01【Rev1.01】説明書
Android OS対応FTDriver版サンプルUSB60Samp01【Rev2.1】ソース 要会員登録 REX-USB60F/MI バーコードリーダー向けAndroid OS対応FTDriver版サンプルプログラム USB60Samp01【Rev2.1】ソース
Android OS対応FTDriver版サンプルUSB60Samp01【Rev2.1】説明書 要会員登録 REX-USB60F/MI バーコードリーダーAndroid OS対応FTDriver版サンプルプログラム USB60Samp01説明書【2.1版】
Android OS対応D2xx.jar版サンプルMagneticCardReader01ソース 要会員登録 REX-USB60F/MB/MI 磁気カードリーダー向け Android OS対応D2xx.jar版サンプルプログラム MagneticCardReader01【Rev1.1】サンプルソース
Android OS対応D2xx.jar版サンプルMagneticCardReader01説明書 要会員登録 サンプルプログラムMagneticCardReader01説明書【1.1版】
