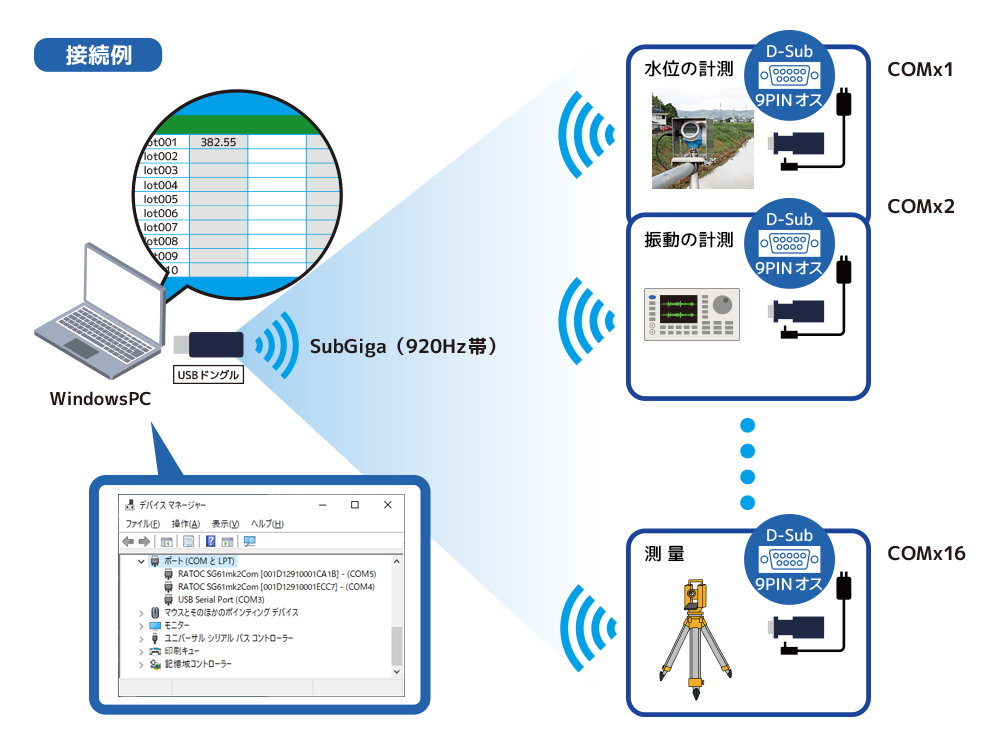

【RS-SG61mk2接続例】
最大16台の端末を使ったシリアル通信を実現できます。
Windows上では接続した複数台分のCOMポートが認識されます。
複数のRS-232C機器をワイヤレスで同時接続

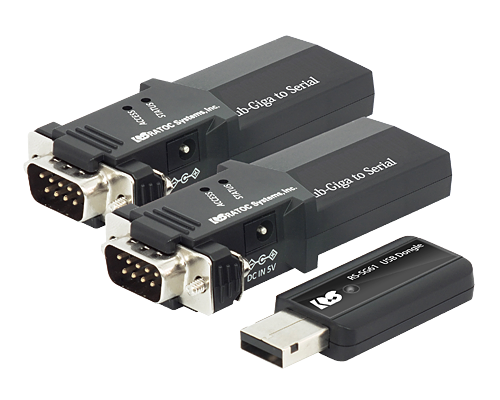

RS-SG61mk2は、シリアル機器に接続するデバイスアダプターと、USBドングルで構成された新しいRS-232C変換アダプターです。
WindowsPCのUSBポートに専用ドングル接続し、RS-232C機器にはデバイスアダプターを接続することで、シリアルデータをワイヤレスで通信できます。
また、本製品は同時に最大16台の端末と接続※1が可能で、複数の計測ポイントを一度に計測した場合でもケーブルの長さや配線を気にすることなく同時にデータ通信をおこなうことが可能です。
※ 本製品と単体モデルRS-SG61とは互換性がありません。【RS-SG61製品情報はこちらをご覧ください】
※1. 1台のUSBホストアダプターに接続するデバイスアダプターの上限は16台までです。
※1. 送受信するデータ量、頻度、各端末間の距離、配置間隔などにより、
最大接続台数が変動します。
障害物への回折性に強い「SubGiga」搭載
RS-SG61mk2は、920MHz帯(ARIB STD-T108準拠)無線通信「SubGiga」を搭載しシリアル通信をおこなっています。SubGigaは電波干渉が少なく安定した通信が可能です。
またSubGiga帯域は、BLEやWiFiなどで使用されているISM帯(2.4GHz帯)と比較し、障害物の回折性能に優れ長距離伝送※にも対応するため、有線ケーブルでの配線が難しい位置などにあるシリアル通信機器に接続することで効果を発揮します。
見通し約250mの無線通信が可能です。
ただし、接続するデバイスの台数により、通信距離が短くなることがあります。
 |
 |

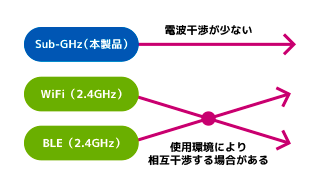

取り扱う周波数帯が異なるため
電波干渉が少ない |

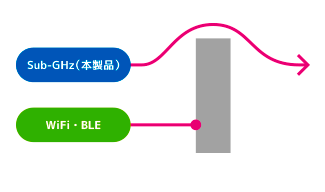

SubGiga帯は障害物に強く
2.4GHz帯よりも回折性能に優れている |
WindowsPCのCOMデバイスとして認識可能
接続したシリアルデバイスは、
WindowsPCのCOMポート接続デバイスとして使用可能。
COMポートに対応するほとんどのアプリケーションを使用することができます。
※.全てのCOMポート対応アプリケーションに対応するものではありません。
RS-232CポートをもたないPCでもRS-232C機器が使用でき、測量機などを接続が可能です。
※.TA・モデムには対応していません。
ACアダプターまたはRS-232機器からの電源供給に対応
本製品では、D-Subの9番ピンを電源入出力ピンとして使用します。

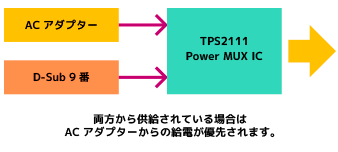

本製品への電源供給はACアダプター(付属品)とD-Sub9番ピン経由の二通りから選択が可能です。
また、ACアダプター使用時には、D-Sub9番ピンを電源出力に設定ができ、シリアルデバイスの駆動電源として使用ができます。
※ いずれの場合もシリアルデバイス側での対応が必要です。
※ 本製品ではRI信号は未サポートです。
※ D-Sub9番ピンから電源出力する場合は、DC5V/300mA程度となります。
通信状況がわかるLED搭載
RS-SG61mk2には、機器接続の通信状況や動作モードを示すLEDが搭載されています。
| LED |
動作 |
発光色 |
| ACCESS |
RS-232C 通信状態を表示
点灯:RS-232Cのデータ送受信時に点灯 |
緑 |
| STATUS |
USBアダプターとの接続ステータスを表示
点灯:SubGiga 接続中
点滅:SubGiga 未接続(2回点滅/sec) |
青 |
フロー制御や電源供給をDIPスイッチで変更可能
RS-SG61mk2本体底面にあるDIPスイッチで、設定の初期化やハードウェアフロー制御の設定、RS-232C機器への電源供給(ON/OFF)の設定が可能です。
CTS/RTSをハードウェアフロー制御が可能になり、WinAPIより制御ができるので、本製品をプログラム上で組み込み制御することができます。
専用ユーティリティをダウンロード提供

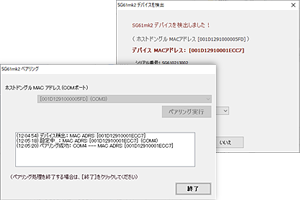

RS-SG61mk2には、簡単に複数のデバイスアダプターと接続させることのできるペアリングツールや、本製品へ割り当てられたCOMポート番号やMACアドレス、SubGiga電波情報など、各種情報の確認が可能なモニタリングユーティリティをダウンロード提供しています。
サンプルアプリケーションをダウンロード提供
本製品には開発者がスムーズに開発を進められるよう、VisualBasic6.0、VisualC++6.0、VisualBasic2010、VisualC++2010の4つのサンプルアプリケーションをバンドルしています。
有害10物質不使用
RS-SG61mk2は、鉛、水銀、カドミウム、六価クロム、PBB、PBDE、DEHP、BBP、DBP、DIBPの有害10物質を使用していない、環境と人にやさしい製品です。
>> ラトックシステム有害化学物質制限の取り組み
● 障害物への回折性に強い
SubGiga帯(920MHz/Sub-GHz帯)を採用
● WindowsPCのCOMデバイスとして認識可能
● ACアダプターまたはRS-232C機器からの
電源供給に対応
● フロー制御や電源供給をDIPスイッチで変更可能
● 専用ユーティリティをダウンロード提供
● サンプルアプリケーションをダウンロード提供
● 有害10物質不使用
