画像を拡大する
  • Android

※本製品はホスト端末との接続コネクタに
[USB C]コネクタを採用しています。



【対応 OS】

RS-USB60FC対応環境


※本製品にはドライバーCDおよび取扱説明書は付属しておりません。
当社サイトやGoogle Playよりダウンロードしていただく必要があります。
  • NEW
  • おすすめ

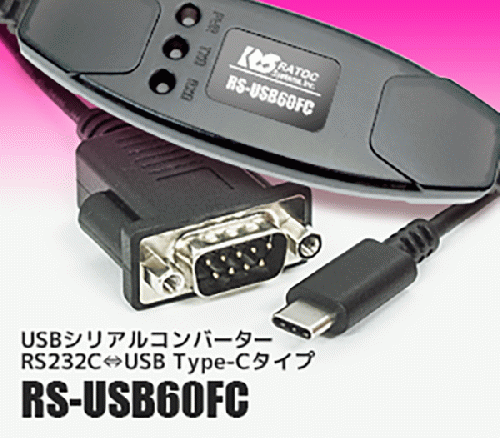

商品名 USBシリアルコンバーター(USB Cタイプ)
型番 RS-USB60FC
商品コード 50070614
JANコード 4949090600522
メーカー ラトックシステム
価格 定価:7,480円
6,800円(税抜)
販売:7,480円
6,800円(税抜)
会員6,705円
6,096円(税抜)
在庫
納期目安 1週間程度
この商品は
ボリュームディスカウント対象商品です。
下記の個数お買い上げで表示の単価(販売価格)になります。
50個以上:6,705円
100個以上:6,391円
上記以外の個数に関するお問い合わせは下記のフォームよりお気軽にお問い合わせください。
数量:

【USBポート(USB Cタイプ)にRS-232C機器を接続】



■動作確認済み端末(Android)
●NEC LAVIE Tab E PC-TE510 HAW
●Google Pixcel3
●Asus Zen Pad 3 8.0


※当社内の検証環境に基づく情報です。
※詳細情報及び、 最新情報は当社Webサイトの動作確認一覧でご確認ください

2019年1月現在
◆ 接続図
接続例
USBコネクタ(Cタイプ)にRS-232C機器が接続可能
USB Cプラグ

RS-USB60FCでは、Windows/AndroidタブレットやAndroidスマートフォンで採用されているUSB Cタイプコネクタを採用し、変換コネクタなしで端末への直接接続が可能となっています。

Android用サンプルプログラム、ターミナルアプリを提供

REX-USB60FCをAndroid用端末上で使用するサンプルプログラムをソース付きで提供しています。(要会員登録)

>>ダウンロードはこちら⇒[サンプルプログラムソースダウンロード]

また、Android端末でRS-232C機器へアクセスするためのターミナルアプリ
USB60Term および USB60Term2 をGoogle Playから提供しています。


>>ダウンロードはこちら⇒ [USB60Termダウンロード]
logo_usb60term



>>ダウンロードはこちら⇒ [USB60Term2ダウンロード]
logo_usb60term2


USB60Term2-HexMode

USB60Term2には、以下の機能があります。
  • 最大 230.4kbps でのシリアル通信が可能
  • テキストデータだけでなく、バイナリデータの通信にも対応
  • 受信データの16進表示が可能
  • 事前に登録した定型文字列を送信可能
  • RTS, DTR の制御ラインのオン・オフ制御が可能
  • CTS, DSR, RI, DCD のオン・オフ状態を読み出して表示

■Android対応について
Android用のドライバー自体は弊社から提供しておりませんが、USB-SerialコントローラチップメーカのFTDI社からAndroid用の
クラスライブラリ(D2XX Library Packages)が公開されており、このライブラリを使用してREX-USB60FCをAndroid上で利用できる
サンプルプログラムをソース付きで公開しています。

Raspberry Piでは /dev/ttyUSBxデバイスとして認識

FTDI社製USBシリアル コントローラ用のドライバ「ftdi_sio」を利用でき、/dev/ttyUSBx デバイスとして認識されます。
PythonのPySerialモジュールで簡単に制御できます。
詳しくは[ラズパイ対応情報]をご覧ください。



バーコードリーダー等のRS232C機器が接続可能

RS-USB60FCをUSB ポートに接続するだけで、RS-232CポートをもたないタブレットPCやAndroid端末でもRS-232C機器が使用可能に。
バーコードスキャナー、磁気カードリーダー、電子天秤、液晶ディスプレイ、モデム、RF-IDタグリーダー、電源装置などを接続できます。
USBポートからのバスパワー電源で動作するので、本製品にACアダプターなどの外部電源は不要です。

コネクタはD-Sub 9ピン(オス)を採用。別途市販の変換コネクタを使用すれば、D-Sub 25ピンの機器も接続できます。
コネクタ変更や特定機器向けのカスタマイズなどOEM向け受注生産が可能です。
受注案件の窓口までお問い合わせください。

D-Subコネクタ
通信状態がよくわかる通信モニターLED
モニターLED

電源はUSBポートからのバスパワーを使用。USB バスから正常に5V 供給が行われていればPOWER LED が点灯します。

RS-USB60FC本体にはPOWER LEDのほか、送信・受信LED を搭載。 データの流れを簡単にモニターすることができます。

有害10物質不使用
有害10物質不使用 鉛、水銀、カドミウム、六価クロム、PBB、PBDEなどの使用を制限。

当社では有害10物質(鉛、水銀、カドミウム、六価クロム、PBB(ポリ臭化ビフェニール)、PBDE(ポリ臭化ジフェニルエーテル)などの使用を制限した部品と設備の選定を進め、環境に配慮した製品を提供していきます。

「使用を制限」とは、欧州RoHS指令に規定された閾値を超えて含有されない、或いは適用除外用途のみの使用に限定することを示します。(カドミウムは0.01wt%、それ以外は0.1wt%)



■USBシリアルコンバーター(USB Cタイプ)RS-USB60FC

◆一般仕様◆

型番 RS-USB60FC
名称 USBシリアルコンバーター(USB Cタイプ)プラグ型
インターフェイス 【USB】USB (Full Speed 12Mbps対応)
【RS-232C】RS-232C
R2-232C最大DTE速度 最大230 Kbps
LEDインジケーター POWER/TXD/RXD
接続コネクタ USB (USB Cタイプ)プラグ型
RS-232C(D-Sub9 オス/固定ネジ#4-40 六角メス)
電源電圧 DC +5V(USBバスパワー)
消費電流 平均36mA (5V) / 最大60mA (5V)
ドングル外形寸法 約85mm(L)× 28mm(W)× 11mm(H)
ケーブル長 ケーブル全長約85cm
重量 約55g
添付品 ・RS-USB60FC本体
・RS-USB60FCについて
・保証書
添付ソフトウェア ※全てダウンロード提供
Windows用サンプルプログラム、Android用サンプルプログラム、簡易ターミナルアプリ
対応機種 ・USBホスト機能対応のUSB Cタイプポートを装備したWindows/Androidタブレット
・Androidスマートフォン
対応OS Windows 10、8.1、7、Android OS 3.2、Android OS 4.0以降
対応RS-232C機器 モデム、TA、シリアルバーコードスキャナー、シリアルプリンター、
磁気カードリーダー、RF-IDタグリーダー
JANコード 4949090600522
使用温湿度範囲 0~50℃ / 10~90%(但し、結露なきこと)
保存温湿度範囲 -20~65℃ / 10~90%(但し、結露なきこと)
保証期間 1年

■ご注意
・端末側のUSBポートがUSB CコネクタであってもUSBホスト機能を有していない場合は使用できませんのでご注意ください。
・本製品にはドライバーCDおよび取扱説明書は付属しておりません。当社WebサイトおよびGooglePlayよりダウンロードしていただく必要があります。
(http://www.ratocsystems.com/)
・本製品は国内仕様となっており、海外での保守およびサポートはおこなっておりません。
・製品改良のため、予告なく外観または仕様の一部を変更することがあります

タイトル ダウンロード 説明
USB60Termマニュアル USB60Term_10.pdf USB60Termマニュアル(USB60Term_10.pdf)
RS-USB60FCユーザーズマニュアル USB60FC_10 RS-USB60FCユーザーズマニュアル 2019年1月第1.0版
RS-USB60FC Windows用ドライバ USB60FC_Setup.exe RS-USB60FC Windows用ドライバ Windows 10, Windows 8.1, Windows 7
※32ビット/64ビット両対応
RS-232C通信用VC/VB サンプルプログラム RS-232C_Samp.zip Windows 10/8.1/7環境でパソコン同士を接続し通信をおこなうサンプルプログラム
Android OS対応サンプルUSB60BCR【Rev1.1.0】ソース 要会員登録 RS-USB60FC, REX-USB60F/MB/MI バーコードリーダー向け Android OS対応サンプルプログラム USB60BCR 【Rev1.1.0】 サンプルソース
Android OS対応サンプルUSB60BCR 説明書 要会員登録 AndroidOS対応サンプルプログラム USB60BCR 説明書【2.0版】
USB60Term2 ユーザーズマニュアル 要会員登録 USB-Serialコンバータ用 ターミナルアプリ USB60Term2ユーザーズマニュアル【1.0版】
