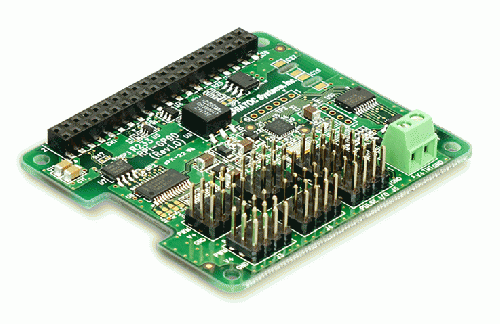

商品名 Raspberry Pi I2C 絶縁型パルス入出力ボード
型番 RPi-GP90
商品コード 13012032
JANコード 4949090440104
メーカー ラトックシステム
価格 定価:29,480円
26,800円(税抜)
販売:25,259円
22,963円(税抜)
会員25,259円
22,963円(税抜)
在庫 0
納期目安 商品入荷次第
複数購入に関するお問い合わせは下記のフォームよりお気軽にお問い合わせください。
申し訳ございませんが、只今品切れ中です。

Raspberry-Pi GPIO40Pinコネクタに装着する絶縁型パルス入出力ボード




GPIO40Pinコネクタに装着する絶縁型パルス入出力ボード

本製品は、パルス信号を入力し周波数やサンプリング周期などを計測することが可能なRaspberry Pi 拡張ボードです。 本製品をRaspberry PiのGPIO(I2C)接続することで、前述の周波数や周期はもちろん、パルス幅やデューティ比などの計測することが可能、また、PWM(Pulse Width Modulation)の生成によりサーボの制御を行うことができます。

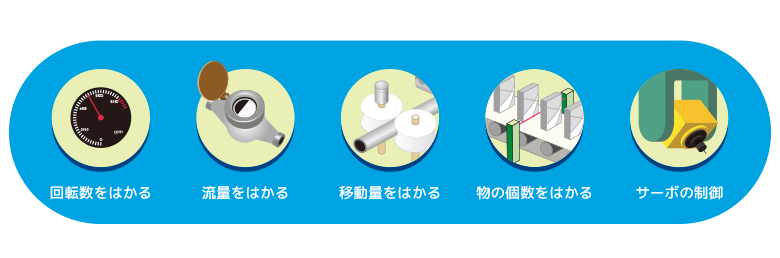

■RPi-GP90 用途イメージ
GP90用途イメージ


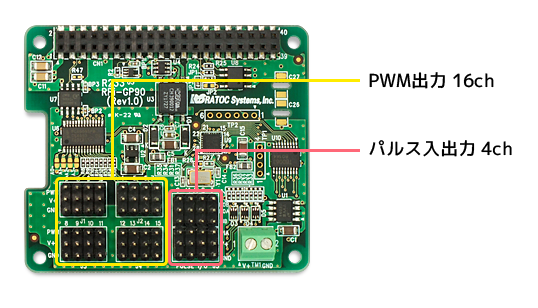

HATボードサイズに16chのPWM出力と4chのパルス入出力を搭載

GP40コネクタ

本製品はRaspberry PiのHATボードサイズ(65mm x 56.5mm)に 16chのPWM出力と、4chのパルス入出力を搭載しています。

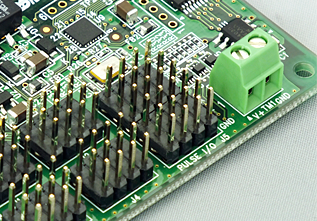

入出力ポートのコネクタは端子台型

GP40端子台型コネクタ

本製品には、各チャンネルにそれぞれの機能を持たせ動作させることが可能です。



加算カウンタ 2本のパルスカウント値を加算する。
減算カウンタ 2本のパルスカウント値を減算する。
アップダウンカウンタ 方向入力信号に従ってパルスをアップダウンカウントする。
位相カウンタ 2相パルス信号をカウントする。
周期測定 パルス入力の周期を測定する。
パルス幅測定 パルス入力の幅を測定する。
ワンショット出力 トリガ入力検知で指定幅のパルスを出力する。
矩形波出力 指定幅の矩形波を出力する。

◆RPi-GP90 一般仕様◆








名称 Raspberry Pi I2C 絶縁型パルス入出力ボード
型番 RPi-GP90
インターフェイス GPIO40ピン > I2C
PWMコントローラ NXP PCA9685
PWM出力 16ch、12bit
パルス入出力 入力8本、出力8本(4ch、16bit)
パルス分解能 最小 50 us(最高計測速度10kHz)
絶縁耐圧 2.5kV(PWM出力/パルス入出力とGPIO40pin間)
※PWM出力およびパルス入出力間は非絶縁)
電源 +5V/+3.3V(GPIOポートから供給)
消費電流 最大 5V / 150 mA 、3.3V / 20 mA
動作環境 温度:0~40℃、湿度:20~80%(結露なきこと)
基板寸法 65.0 x 56.5 mm (突起物含まず)
電源 +5V / +3.3V(GPIOポートから給電)
重量 約 22 g
パッケージ内容 RPi-GP90本体
GPIO 40P ピンヘッダー
M2.6スペーサー x4
M2.6ネジ x8
補足文書
保証書
提供ソフトウェア Python3 サンプルプログラム
保証期間 1年間
製造 日本製
タイトル ダウンロード 説明
RPi-GP90 ダウンロード e2e_download.pdf 各種ダウンロードソフトウェアや製品情報は運営元の
ラトックシステム株式会社のWebページ
にてダウンロードいただけます。
