この製品は、従来品 REX-BT60HIDの後継製品になります。

【対応OS】

Windows 11, 10 (64bit対応)
iOS
Android OS
Raspberry Pi


【対応機器】

Bluetoothを装備した以下の機種

Windows PC
iPad、iPhoneなど
Android端末
Raspberry Pi


【対応デバイス】

電子天びん、バーコードリーダーなど、RS-232Cポート搭載の機器

※公衆回線モデム等、通信制御にDTR/DSRを使用するRS-232Cデバイスでは使用できません。
商品名 シリアルデバイス用Bluetoothアダプター(HIDプロファイル)
型番 RS-BT62HID
商品コード 80000253
JANコード 4949090600676
メーカー ラトックシステム
価格 定価:30,580円
27,800円(税抜)
販売:30,580円
27,800円(税抜)
会員25,800円
23,455円(税抜)
在庫 0
納期目安 1週間程度
複数購入に関するお問い合わせは下記のフォームよりお気軽にお問い合わせください。
申し訳ございませんが、只今品切れ中です。

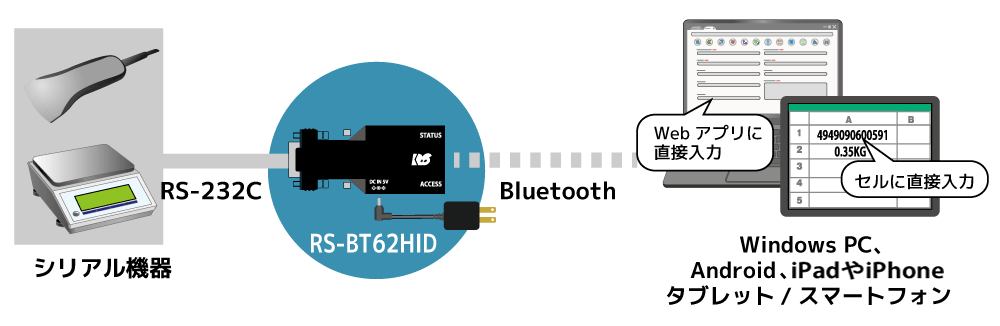

RS-BT62HID接続図


備考

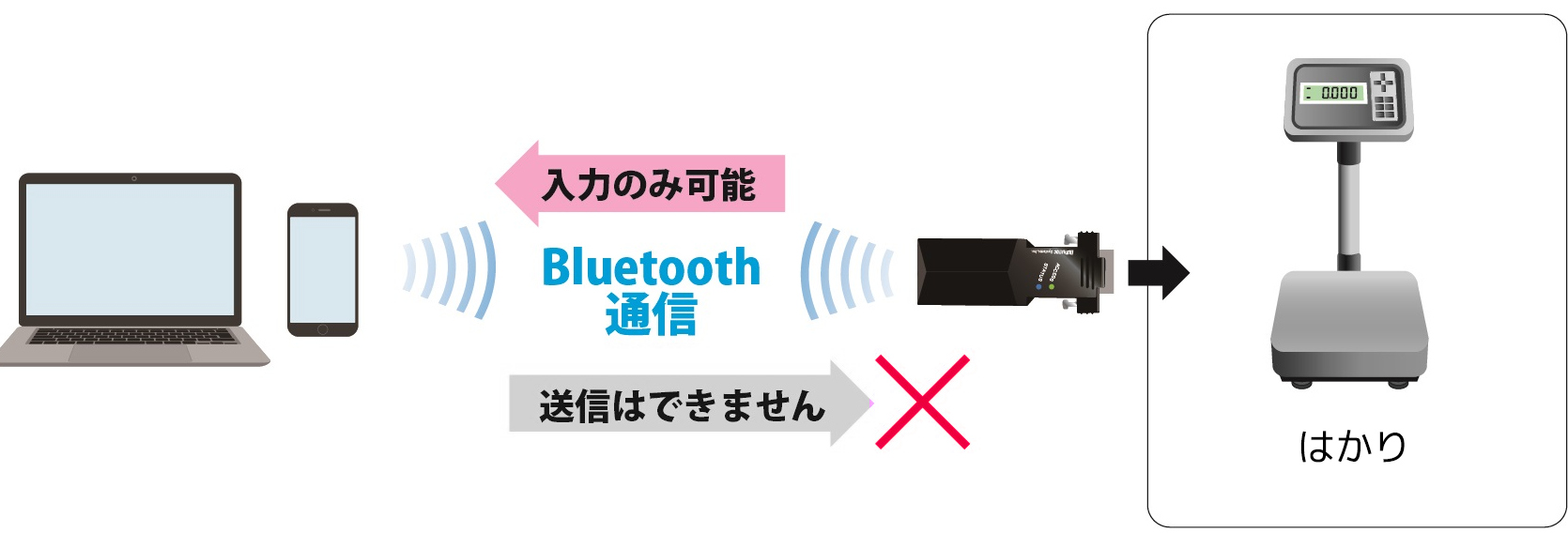

RS-BT62HIDは入力専用となりますので、RS-232C機器側へ制御コマンド等の送信を行うことはできません。

上記例の場合、はかりの重量データをPCやタブレットに入力することはできますが、はかりの測定モードを変更するなどの制御コマンドは送信できません。

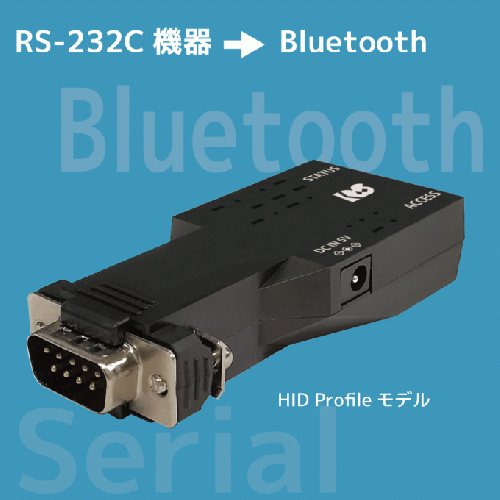

デジタル測定器のRS-232Cポートを無線化するアダプター

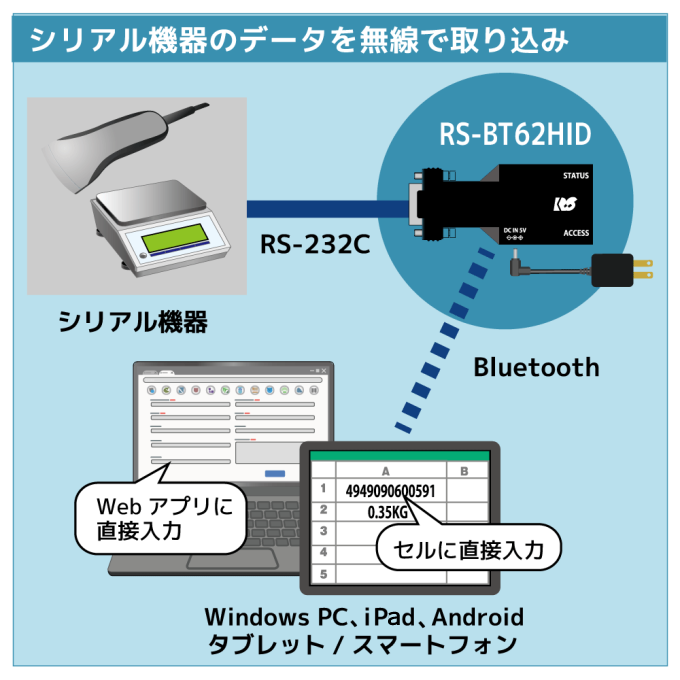

RS-BT62接続図
RS-BT62HID は、RS-232C インターフェイスを備えたシリアル通信装置に接続し、RS-232C から入力されたデータをBluetooth 経由でキーボードイベントとして出力するRS-232Cアダプターです。

本製品を使用することで、Bluetoothのホスト機能を持つWindowsPC、iPad、Android 端末のExcel やメモ帳などのアプリケーションへ、キーボードデータとして直接データ入力が可能です。



従来品 REX-BT60HIDの後継製品



従来品 REX-BT60HIDの後継製品になり、Bluetoothモジュールが変更され、筐体サイズも若干アップしました。

BT62寸法
BT60寸法
















ペアリングと簡単な通信設定ですぐに使える。



RS-BT62HIDとBluetoothでペアリング設定を行い、簡単な通信設定をおこなうだけで準備が完了します。

また、RS-232Cポートを持たないAndroid端末やiOS端末でも、簡単にRS-232C機器と接続することができ、電子天秤などのRS-232C機器からデータを取得することができます。

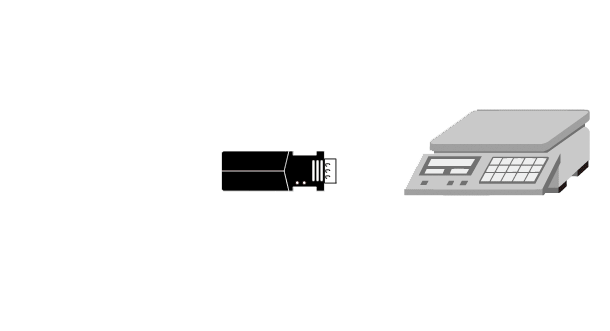

◆ RS-BT62HID 設定手順
  1. 本製品をRS-232C機器と接続する。
  2. 本製品の電源を入れる。(外部電源もしくはD-Sub 9番ピン)
    ※D-Subから給電する場合は外部電源は必要ありません。
  3. Bluetoothホスト端末とペアリングをおこなう。
  4. 設定変更ツールで本製品へ通信プロパティの設定をおこなう。
  5. RS-232C機器と通信する。

2通りの電源供給方法で、用途に応じて変更が可能



本製品への電源供給は、製品添付のACアダプターでの給電方法と、接続デバイスからD-Subの9番ピンへ給電する方法の2種類の方法で電源を確保できる為、使用環境に合わせて使い分けることが可能です※。
駆動電源

また、ACアダプターを接続した状態でDIPスイッチを切替えることで、9番ピンから5Vの出力を行うこともでき、外部の機器へ電源を供給することもできます。
※DC5V/1.0A 程度の供給が可能です。

※ D-Sub9番電源ピンとして使用します。接続デバイス側の仕様をよくご確認の上でご使用ください。



周辺の遮蔽物に干渉しない L字コネクタタイプのACアダプター


本製品に添付するACアダプターには、極端に狭い環境下に設置された機器と接続する際干渉しやすいストレートタイプではない「L字タイプ」のコネクタを採用。周辺の遮蔽物にも柔軟に対応できます。





RS-BT62 LED 本製品と接続された機器との通信状態がわかるLEDを搭載。


また、従来製品(REX-BT60)では、本体上面にあったLEDの位置を側面後ろ側に移動することで、様々な取付・設置に対応しつつ、LEDの視認性を向上させました。






有害10物質不使用

*
RS-BT62HIDは、鉛、水銀、カドミウム、六価クロム、PBB、PBDE、DEHP、BBP、DBP、DIBPの有害10物質を使用していない、環境と人にやさしい製品です。

>> ラトックシステム有害化学物質制限の取り組み


◆一般仕様◆
■Bluetooth RS-232C 変換アダプター RS-BT62HID
名称 Bluetooth RS-232C 変換アダプター(HID Profileモデル)
型番 RS-BT62HID
インタフェース RS-232C EIA/TIA-232-F Standards準拠
※RI ピンは5V電源入出力専用となります。

Bluetooth Bluetooth version 4.2 BR/EDR準拠。Class2
RS-232C トランシーバー EXAR SP3232ECY
Bluetooth プロファイル HID
Bluetooth 送信周波数 2,402-2,480MHz FHSS/GFSK 79チャンネル - 1MHz間隔
RS-232C 接続コネクター

D-Sub9Pin(オス) x 1

RS-232C 入出力レベル ドライバー ハイレベル出力:+5V(min)/+5.4V(TYP)
ローレベル出力:-5V(min)/-5.4V(TYP)
レシーバー 入力電圧範囲:-15V(min.) ~ +15V(max.)
RS-232C 通信方式

非同期通信

データビット 7ビット / 8ビット
パリティビット None / Even / Odd
ストップビット 1 / 2
フロー制御 CTS / RTS
RS-232C 通信速度 1200/2400/4800/9600/19200/28800/38400/
57600/115200/230400 bps
Bluetooth 伝送距離 Class2(10m 程度)
外形寸法 約73.8mm(L)×31.0(W)×16.0(T) [mm](突起部を除く)
重量 重量 約33g(本体のみ)
電源電圧 DC+5V
消費電流 210mA(送受信時:外部電源供給分を含まない)
動作環境 温度:0~55℃
湿度:20~80%(ただし結露しないこと)
TELEC 本製品には、技術基準適合証明を受けた特定無線設備
(工事設計認証番号 : 217-204070)が収納されています。
Bluetooth SIG Controller Subsystem: ESP-WROOM-32E 利用登録 QD ID:152314
Host Subsystem: ESP-IDF Bluedroid Host 利用登録 QD ID: 164224
対応OS Windows 11 / 10 (64bit対応)
iOS
Android 10 以降
添付品 ・RS-BT62 本体
・電源アダプター(RSO-AC05L)
・保証書
■ご注意
・本製品は国内仕様となっており、海外についての保守およびサポートはおこなっておりません。
・記載されている名称・商品名は各社の商標または登録商標です。
・予告なく外観または仕様の一部を変更することがあります。
・"REX"は株式会社リコーが商標権を所有していますが、弊社は使用許諾契約により商標の使用を認められています。

◆RS-BT62HIDの各部名称◆

◆LED◆(動作状況が確認できます)


LED
(機能)
動作
発光色
ACCESS
(RS-232Cの通信状態を表示)
点灯:RS-232Cのデータ送受信時
STATUS
(Bluetoothのステータスを表示)
点灯 シリアル通信中
点滅 2秒に1回 シリアル未接続
(COM/デバイス未オープン)
1秒に2回 コマンドモード設定可能(電源投入後)
1秒に10回 コマンドモード設定反映時





発行色

点灯

点滅

正常

データ通信中

ネットワーク未接続

通信異常

設定中

----

◆DIPスイッチ◆



番号 用途 動作 出荷時設定
1 未使用 未使用 OFF
2 シリアル通信速度 9600bps固定 ONの場合はシリアル通信速度を9600bpsに固定する。 OFF
3 フロー制御有効/無効 ONの場合はRTS/CTSフロー制御を有効にする。 ON
4 D-sub9番ピン 5電源出力 電源アダプターを接続しONした場合は、D-Sub 9番ピンから5V出力する。
※ D-Sub9番ピンへ外部から電源供給する場合はOFFにしてください。
OFF
5 SPP/HIDモード切替 ON:HIDモード OFF:SPPモード ON


◆RS-232C コネクタピンアサイン◆


D-SUB 9ピン(オス)
ピン番号 信号名 説明
1 NC
未接続
2 RxD データ受信
3 TxD データ送信
4 NC 未接続
5 GND グランド
6 NC 未接続
7 RTS データ送信要求
8 CTS データ送信可能
9 5V OUT / IN 5V 入出力専用
※ DCD/DTR/DSR/RI の機能は使用できません。

タイトル ダウンロード 説明
RS-BT62HID ダウンロード e2e_download.pdf 各種ダウンロードソフトウェアや製品情報は運営元の
ラトックシステム株式会社のWebページ
にてダウンロードいただけます。
