◆RS-OP61の一般仕様◆
| 名称 | 産業用シリアル光コンバーター | |
| 型番 | RS-OP61 | |
| シリアル インターフェイス規格 |
RS-232C | EIA/TIA-232-F 準拠 |
| RS-422 | EIA/TIA-422-B 準拠 | |
| RS-485 | EIA/TIA-485-A 準拠 | |
| 光モジュール | SANOC SC1315-40APO | |
| RS-232Cトランシーバー | ZT3243LFEY | |
| RS-422 / RS-485 トランシーバー |
MAX13451EAUD+ | |
| シリアル通信速度 | 50bps ～ 921.6kbps | |
| データビット | 7 / 8 / 9 / 10 / 11 / 12 | |
| 光ファイバー伝送距離 | 最長 40km ※リングモード時は総延長100kmまで |
|
| 波長 | 1310nm | |
| 光ファイバーコネクタ | SC | |
| 光ファイバー仕様 | SCプラグ付光ケーブル SMF(シングルモード光ファイバー) PC研磨 |
|
| シリアル側コネクタ 端子台 |
2ESDV-07P[DINKLE] ピッチ 5.00mm より線:AWG30～121 単線:AWG28～12 |
|
| 電源側コネクタ 端子台 |
2ESDV-03P[DINKLE] ピッチ 5.00mm より線:AWG30～121 単線:AWG28～12 |
|
| 外形寸法 | 約 67 x 100 x 22 [mm] ※突起物を除く | |
| 重量 | 約 120g (本体のみ) | |
| 電源電圧 | DC 12V ～ 48V ±10% | |
| 消費電流 | 約 131mA(12V供給時)[実測値] | |
| 動作環境 |
温度: 0 ～ 65℃ |
|
| パッケージ内容 | RS-OP61 本体 シリアル側 コネクタ端子台 電源側 コネクタ端子台 ユーザーズマニュアル 保証書 |
|
| オプション | ACアダプター(RSO-AC12-10F) +12V, 1A, フェノール端子加工済 ※本製品には含まれません。別途でご用意ください。 |
|
| ■ご注意 |
| ・本製品は国内仕様となっており、海外についての保守およびサポートはおこなっておりません。 ・記載されている名称・商品名は各社の商標または登録商標です。 ・予告なく外観または仕様の一部を変更することがあります。 |

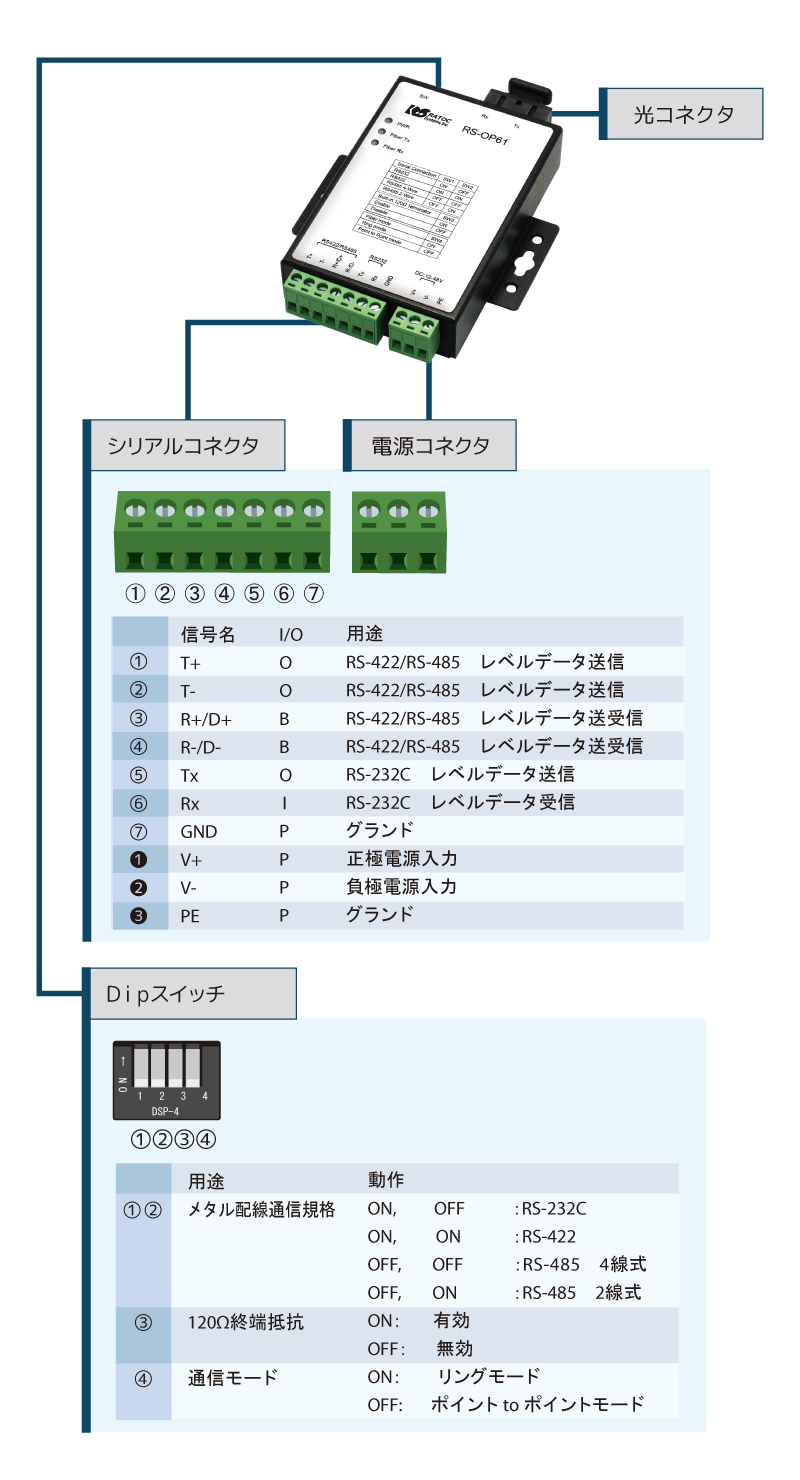

◆RS-OP61の各部名称◆
| タイトル | ダウンロード | 説明 |
|---|---|---|
| RS-OP61 ダウンロード | e2e_download.pdf | 各種ダウンロードソフトウェアや製品情報は運営元の ラトックシステム株式会社のWebページ にてダウンロードいただけます。 |
● 光ファイバー経由で最長40kmの延長が可能
● リングモードで最長100km延長可能
● RS-232、RS-422、RS-485に対応
● シリアル通信モード変更はDIPスイッチで切替が容易
● 端子台タイプの電源、信号線のコネクタを採用
● 35mmDINレールに取り付け可能

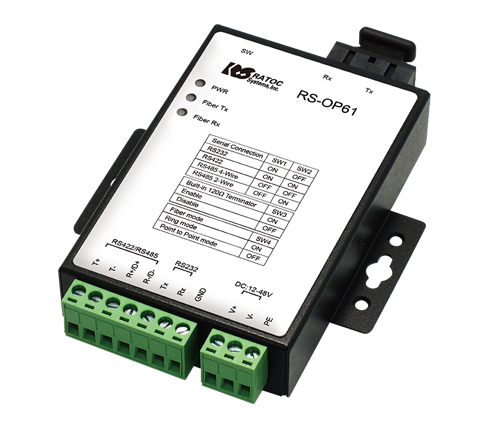

RS-OP61は、シリアル通信の信号を光信号へ変換することのできる、シリアル ⇔ 光信号 コンバーターです。 本製品を使用することで、PCと遠方のRS-232Cなどのシリアル通信機器との通信距離を最大40km延長する事ができます。
本製品により長距離でのシリアル通信が可能になるため、鉄道や道路、橋梁になど敷設して使用することでより効果を発揮します。
本製品に接続されたPC及びシリアル通信機器と光ファイバーケーブルを接続し経由することで、最長40km(ポイント to ポイントモード)のシリアル通信が可能です。
製品を3台以上の接続(リングモード)をおこなうことで、最長100kmのシリアル通信が可能です。
本製品は、RS-232C、RS-422、RS-485の各種モードに対応。用途に合わせ通信仕様を変更し使用できます。 また、RS-422 / RS-485 使用時の終端抵抗(120Ω)をON / OFF 設定が可能です。

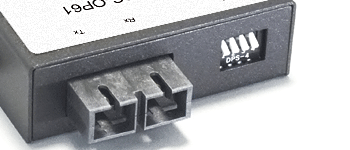

本製品の設定変更は、本体側面にあるDIPスイッチ※の簡単操作で必要なモードへすぐに切り替える事が可能です。
※RS-485に切り替える場合は、側面のDIPスイッチの他、本体内部のDIPスイッチを操作する必要があります。 詳しくはユーザーズマニュアルをご確認ください。
RS-OP61の電源、信号線には取り外しのできるアタッチメントタイプの端子台を採用しています。
端子台での配線をおこなった後ユニットに装着することができ、設置時の作業性に優れています。

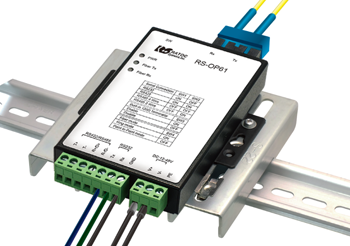

RS-OP61には2種類のネジ穴を設けています。
汎用のDINレール固定金具を取り付けることで、簡単にレールへ設置が可能、また制御板に直接ネジ止めすることも可能です。
※※※ ご注意 ※※※
本製品には、DINレール固定金具は含まれておりませんので、別途でご用意ください。
