RS-ET62のFAQ


● [1] ご購入前に多い質問 ●
弊社製品を販売している販売店・ネットショップ・代理店・RATOC Premier・
RATOC e2e Storeからご購入いただけます。
詳しくは弊社ショップ情報をご参照ください。


RATOC e2e store にて法人様を対象に、本製品の貸出サービス（無償）を
提供しております。貸出条件等の詳細は 、RATOC e2e store貸出サービスの
案内ページをご覧ください。


本製品でモデムを制御することはできません。


RxD/TxD/DTR/DSR/RTS/CTSが使用可能です。
(DCD/RIは使用できません)





















本製品のパッケージにはACアダプターは付属しておりません。
ACアダプター(RSO-AC05)はこちらよりご購入いただけます。

また、PoEに対応したEhternetハブやインジェクターからも
LANケーブル(Cat3以上)経由で本製品へ給電が可能です。


RS-ET62の外形寸法図はこちらからダウンロードすることができます。


























RoHS指令には対応しておりませんが、有害10物質不使用製品です。


























Load More


● [2] 技術的な内容について ●


RS-ET62はConfigToolにて通信ボーレートなどを設定する必要があります。
接続機器と通信パラメーターが合っているかをご確認ください。
RS-ET62用ConfigToolはこちらよりダウンロードできます。


RS-ET62の通信パラメーター設定はREX-ET62用ConfigToolで行っており、
接続デバイスと同じ設定であるかをご確認ください。
また、RS-ET62に割り当たっているIPアドレスと
制御PCのネットワークアドレスが同じであるかもご確認ください。
(例：192.168.11.xxx のxxx以外が同じ)


本製品はRATOC VSPを利用して仮想COMポートとして通信する以外に、
TCP通信することが可能です。
本製品に割り当たっているIPアドレス/IPポート番号は
ConfigToolにてご確認いただけます。
(デフォルトでは192.168.11.2/5000)


RATOC VSPでは1度に検出できる製品数が4つまでとなっていますが、
5台数以上のRS-ET62をCOMポートに割り当てることは可能です。
ユーザーズマニュアル「第5章(5-1) 5台以上接続時のCOMポート設定方法」を
ご参照ください。


本製品はAutoMDI/MDI-X に対応(接続先ポートの状態を自動認識・調整)
しているため、
ストレート/クロスどちらでもPCに直結してご利用いただけます。


[IPアドレス初期設定値]
IPアドレスの設定方法：手動
ローカルIPアドレス：192.168.11.2
ポート番号：5000
サブネットマスク：255.255.255.0
デフォルトゲートウェイ：192.168.11.1

[RS-232C通信パラメーター初期設定値]
ボーレート：57600
データビット：8
パリティー：NONE
ストップビット：1
フロー制御：NONE

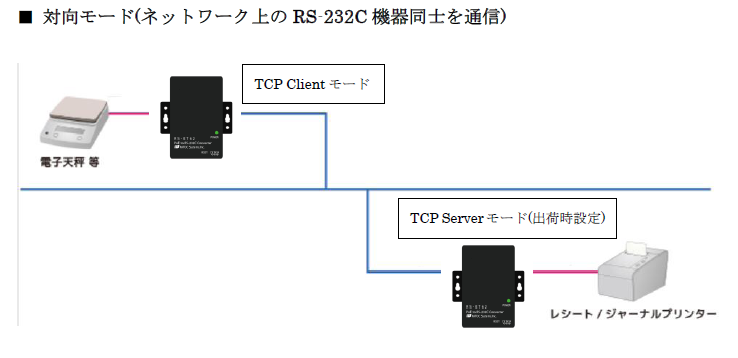

「TCP Client」に設定されたRS-ET62では、接続先TCP ServerのIPアドレスを
設定することができ、PCなどを介さず機器同士の通信が可能となります。

TCP Serverにも本製品を使用することで
RS-232C機器同士の通信をLAN経由で行うことができます。
(対向モード)

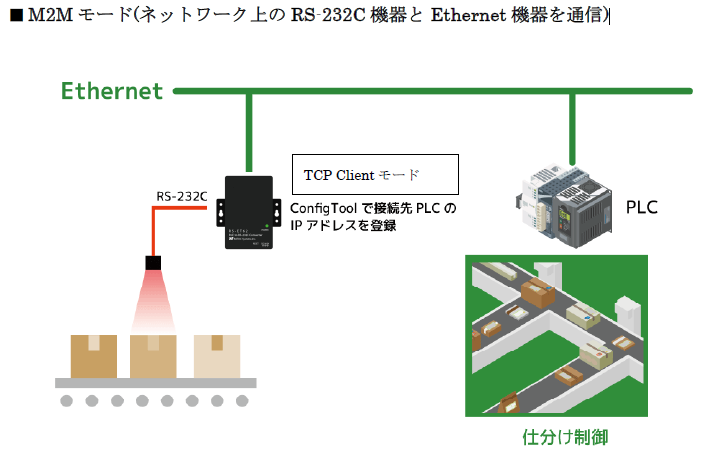

また、TCP ServerがLAN機器である場合は
RS-232C機器とLAN機器の通信を行うことができます。
(M2Mモード)


設定方法や説明については、マニュアル「(2-3) ConfigToolネットワーク設定」
の「オペレーションモード」をご参照ください。


ダウンロード提供しているRS-ET62用ConfigToolにて
本製品を「TCP Client」に設定することでRS-232C機器とLAN機器間を
通信することが可能となります。
RS-ET62用ConfigToolのダウンロードはこちら



ConfigToolでは以下の設定が必要です。
※RS-232C通信パラメーター設定をRS-232C接続機器に合わせます。
※接続先TCP ServerのIPアドレス/ポート番号に
　LAN機器に割り当てられているIPアドレス/ポート番号を指定します。

設定方法や説明については、マニュアル「(2-3) ConfigToolネットワーク設定」
の「オペレーションモード」をご参照ください。





Load More


● [3] 保守サポートについて ●


【お問い合わせ窓口】
電話でのお問い合わせはI&Lサポート専用ダイヤル
TEL.06-7670-5064（月～金 10:00～13:00 14:00～17:00）
をご利用ください。

E-MAILでのお問い合わせ(24時間受付/順次回答)
・E-MAIL：サポートセンター宛メール

【修理依頼について】
修理の受付手順等、詳細については下記リンクからご確認ください。
・修理受付と窓口のご案内


本製品は日本国内仕様のため、海外での保守およびサポートは
おこなっておりません。


弊社ホームページの非該当証明書申請フォームよりお申し込みください。
⇒非該当証明書申請フォーム
