■Raspberry Pi CM3対応キャリアボードの仕様
◆一般仕様◆
| 名称 | Raspberry Pi CM3対応キャリアボード | |
| 型番 | RAL-KCM3MB1 | |
| 電源電圧 | DC +5V±0.25V 3A以上 | |
| 外形寸法 | 約122 x 130(W x D ) | |
| 動作環境 | 温度:0～55℃ 湿度:20～80%(ただし結露しないこと) |
|
| パッケージ内容 | RAL-KCM3MB1本体J9コネクタJ10コネクタユーザーズマニュアル保証書 | |
| 保障期間 | 1年 | |
| 生産地 | 日本国 | |

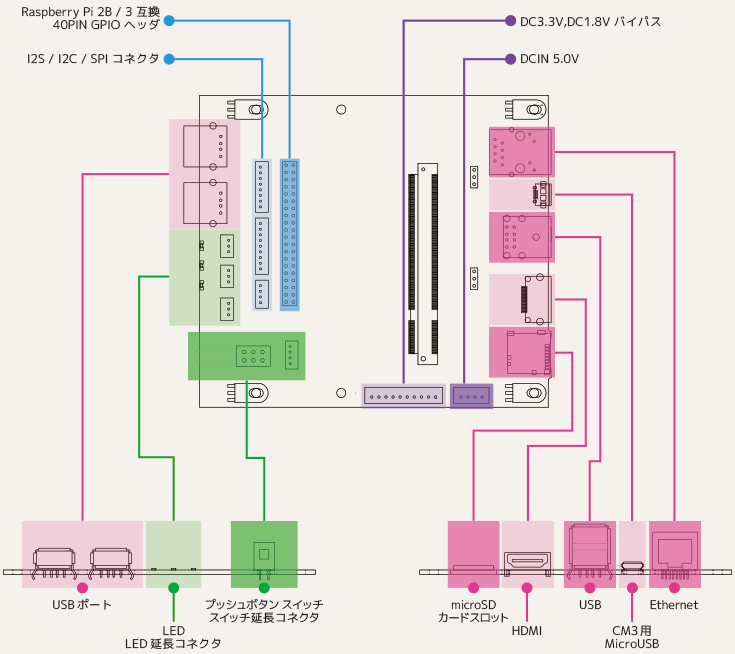

◆RAL-KCM3MB1 構成図◆
◆入出力端子◆
| 端子種別、ポート数 | 接続デバイス、条件等 |
| USB-Series A準拠 ×4 | USB DAC/USB Storage/WiFi Dongle/キーボード/マウスなど |
| USB-Series A micro ×1 | Compute Module 3搭載時のプログラム書き込み専用 |
| micro-SDカードスロット ×1 | Compute Module3 Lite 搭載時のみ有効 |
| LAN ×1 | ホームネットワーク接続用 |
| HDMI ×1 | PCモニター/TV接続用 |
| DC入力 | DC+5V/3A |
◆コネクタ◆
| コネクタ名 | 適用・仕様等 |
| CN1 | micro-SDカードスロット(Compute Module3 Lite 搭載時) |
| CN2 | USB-Series B(micro)(4GBeMMCフラッシュメモリ内OS書込用) |
| CN3 | HDMI(PCモニター/TV接続用) |
| CN4 | LAN(ホームネットワーク接続用 |
| CN5CN6CN7 | USB-Series A(標準)×4 (USB DAC/USB Storage/WiFi Dongle/キーボード/マウス接続用) |
| J1 | Raspberry Pi Compute Module 3/3 Lite用スロット |
| J2 | 40P GPIOヘッダ |
| J3 | I2S信号出力コネクタ |
| J4 | I2C信号入出力コネクタ |
| J5 | SPI信号入出力コネクタ |
| J6 | USB-BOOTコネクタ |
| J7 | 未実装 |
| J8 | LAN-LED設定コネクタ(1–2 間ショート:LED点灯 2–3 間ショート:LED消灯) |
| J9 | DC5.0V入力コネクタ |
| J10 | 電源回路切替設定用コネクタ |
| J11 | ACT_LED信号取出用コネクタ |
| J12 | Power_LED信号取出用コネクタ |
| J13 | Shutdown_LED信号取出用コネクタ |
| J14 | Standby/Shutdownスイッチ延長用コネクタ |
| J15 | LAN9514動作設定用、LAN MACアドレス設定用ポスト |
| SW1 | Standby/Shutdownスイッチ |
| ■ご注意 |
| ・本製品は国内仕様となっており、海外についての保守およびサポートはおこなっておりません。 ・記載されている名称・商品名は各社の商標または登録商標です。 ・予告なく外観または仕様の一部を変更することがあります。 |
| ■この商品に関連したブログ記事(Raspberry Pi Audio Cookbook) 本製品をNetWorkAudio用途に特化した導入事例です。 |

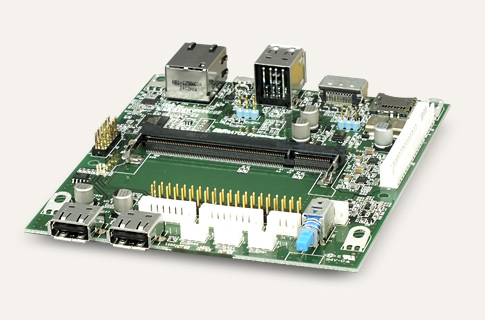

【Raspberry Pi Compute Module 3/ 3 Lite 用のキャリアボード】

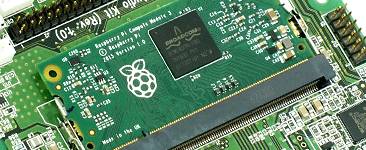

RAL-KCM3MB1は、組込用SoM「Raspberry Pi Compute Module 3/ 3 Lite (以下:CM3 / CM3 Lite)」に対応したキャリアボードです。
USB Hi-Speed、HDMI のコンプライアンステスト合格基準を満足し、静電破壊対策、不要輻射対策、インピーダンスコントロールを
行っており、業務用、産機分野など幅広くご使用いただけます。
●eMMCフラッシュメモリアクセス用ポート搭載(CM3用)
●Raspberry Pi 2B / 3互換のGPIOヘッダを搭載
●独立したI2S、I2C、SPIコネクタを搭載
●起動/Shutdown用ボタンスイッチ搭載
●Ethernetポート、USB2.0ポートx4搭載
●HDMI出力端子を搭載
●コネクタ式採用のLED
●DC3.3V/DC1.8Vを外部から給電可能

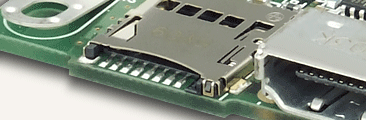

RAL-KCM3MB1は「Raspberry Pi CM3 Lite」に対応した、OS起動用のMicro SDカード専用スロットを搭載。
カードスロットは耐久性の高い Push - Push コネクタを採用しています。

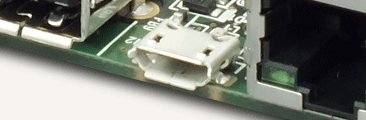

RAL-KCM3MB1は、「Raspberry Pi CM3」に搭載するeMMC フラッシュメモリ
へのアクセスをサポートしたMicroUSBポートを搭載しています。
「Raspberry Pi CM3」起動用OSの書き込みに対応しています。

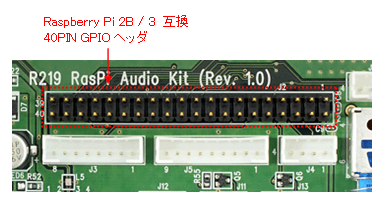

RAL-KCM3MB1には、Raspberry Pi 2 model b / 3互換の 40P GPIO ヘッダを搭載しており、
Raspberry Pi 2や3 用のアドオンボード HATをそのまま使用できます。

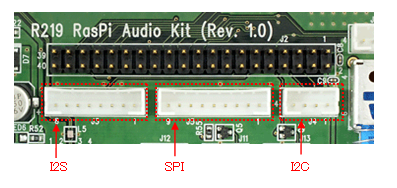

I2SやI2C、SPI 通信用ポートをそれぞれ独立して搭載。様々なI2C/SPIデバイスを接続することが可能です。
(NOTE)IS2/SPI/I2C 独立コネクタの各信号は、GPIOと共通になっていますので、独立コネクタに流れる信号と同じ信号がGPIOにも流れます。

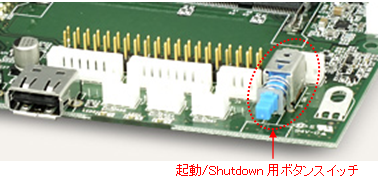

パソコンライクな起動やシャットダウン用のプッシュボタン電源スイッチを実装しています。
本製品は「Raspberry Pi 3」互換の「LAN9514」チップの採用により、有線LAN・USB High-Speed 4ポートHUBを搭載しています。
USBストレージ、WiFi ドングル、キーボード、マウスなど様々なUSBデバイスを接続できます。
RAL-KCM3MB1は、ディスプレイの出力へ汎用性の高いHDMIコネクタを搭載。
各種アプリの表示データをパソコン用ディスプレイだけでなく、テレビやプロジェクターなどHDMI入力を持つ機器に表示が可能です。
RAL-KCM3MB1は、様々な筐体へ組込みできるよう、フロントパネル側のLED, Shutdownスイッチの外部延長用コネクタを実装済。
基板上のレギュレータをバイパスする事で基板外からの電源を供給し、3.3、1.8Vを生成する事ができます。
