REX-USB6000E 一般仕様書
| 型番 | REX-USB6000E | |
|---|---|---|
| 名称 | USBシリアルコンバータ・ボード | |
| バスインターフェイス |
【USB】USB (Full Speed 12Mbps対応) 【Seral】UARTインターフェイス(5V or 3.3V) ※外部入力電源(UARTから)使用時に限り、1.8V～5V |
|
| Serial最大DTE速度 | 最大230 Kbps | |
| シリアルコントローラ | FT232RQ | |
| LEDインジケータ | POWER/TXD/RXD | |
| 接続コネクタ |
USB (ストレートまたはライトアングル) Serial(XHコネクタ) |
|
| 電源電圧 | DC +5V(USBバスパワー) | |
| 消費電流 | 最大27mA (5V) | |
| 外形寸法 | 約50mm(L)× 40mm(W)× 21.6mm(H) Max. | |
| 重量 | 約13g | |
| 添付品 |
・REX-USB6000E基板 ・USBコネクタ(ストレート・ライトアングル 各1個) ・シリアルケーブル(バラ線、片側XHコネクタ、約20cm) ・ユーザーズガイド ・保証書 |
|
| 提供ソフトウェア |
※全てダウンロード提供 ドライバ(Windows用) VC/VB用サンプルプログラム |
|
| 対応機種 | ・USBポートを装備したWindowsPC | |
| 対応OS |
・Windows 10、Windows 8.1、Windows 7、Windows Vista、Windows XP、Windows 2000 ※32ビット/64ビット両対応 Android 3.2, Android 4.0以降 |
|
| JANコード | 4949090600270 | |
| 使用温湿度範囲 | 0～55℃ / 20～80%(但し、結露なきこと) | |
| 保存温湿度範囲 | - | |
| 保証期間 | 初期不良のみ | |
| オプション品 | なし | |
| EMC | VCCI | - |
| FCC | - | |
| CE | - | |
| 有害6物質不使用 | 対応 | |
| 他 | - | |
| その他認定規格等 | ||
| 生産地 | 日本 | |
| ■ご注意 |
|
・Androidタブレットの場合、USBポートがUSBホスト機能対応でないポートでは使用できません。 AndroidタブレットのUSBポートおよびUSBコネクタの仕様につきましては、タブレットのマニュアルなどでお確かめください。 ・本製品にはドライバCDおよび取扱説明書は付属しておりません。当社Webサイトよりダウンロードしていただく必要があります。 (http://www.ratoc-e2estore.com/) ・本製品は国内仕様となっており、海外での保守およびサポートはおこなっておりません。 ・製品改良のため、予告なく外観または仕様の一部を変更することがあります |
| ■この商品に関連したブログ記事 |
| タイトル | ダウンロード | 説明 |
|---|---|---|
| ドライバインストーラ | USB6000E_Setup.exe | REX-USB6000E ドライバインストーラ Windows 10/8.1/7用 |
| ドライバインストーラ | USB6000E_Setup.exe | REX-USB6000E ドライバインストーラ Windows Vista/XP用 |
| ユーザーズマニュアル | USB6000E_40.pdf | REX-USB6000E ユーザーズマニュアル(第4.0版) |
| 基板外形図(USBコネクタ ライトアングルタイプ取付け) | USB6000E_PANEL_R.pdf | REX-USB6000E 基板外形図およびUSBコネクタ ライトアングルタイプ取付け状態の寸法図 |
| 基板外形図(USBコネクタ ストレートタイプ取付け) | USB6000E_PANEL_S.pdf | REX-USB6000E 基板外形図およびUSBコネクタ ストレートタイプ取付け状態の寸法図 |
| 回路図 | USB6000E_Schematic.pdf | REX-USB6000E 回路図 Rev1.1 |

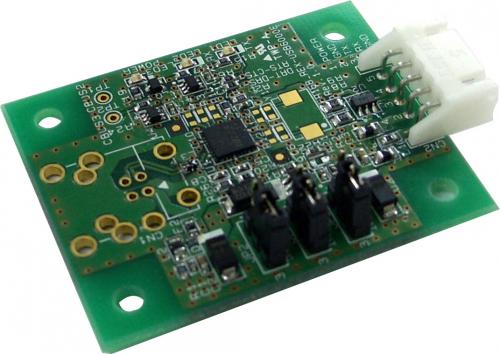

【マイコンエンジニアのためのUSBシリアル変換ボード】
●外部に絶縁回路などを接続するための電源出力が可能
●ハウジング付きバラ線ケーブル添付(シリアル用)
●USBコネクタはストレートとライトアングルから選択可能
●Power/TX/RXの3つのインジケータを搭載
●シャーシやケースにネジ留め可能
●USBシリアル変換コントローラは、FTDI社製FT232RQを採用
●Android用ターミナルアプリを提供
●COMポート用に設計されたソフトウェア、アプリケーションがそのまま使用可能
●基板外形図、回路図をWebで公開
REX-USB6000Eはボード上にレベルシフタを実装し、マイコンの低電圧(1.8V～)シリアルポートと直接接続ができるよう設計されています。 開発ターゲットの電源を入力電源として使用できるため、低電圧シリアルポートに直結できます。 このため、従来まで開発ターゲットに実装していたレベル変換など最終成果物には不要な回路を開発・デバッグ段階から省略することが可能となり、開発工数の削減が可能となります。
USBバスパワーを電源として使用すると、5Vまたは3.3Vからシリアル信号レベルを選択可能です。
従来のシステム構成
REX-USB6000Eでのシステム構成
シリアルラインに用意されているPOWER信号は、外部に絶縁回路を追加した場合の電源用として使用可能です。
※5Vまたは3.3Vでの出力時のみ
シリアルケーブルとして、片側は取り付けが簡単なハウジングXHコネクタが付いた、色分けされたバラ線ケーブルを標準添付しています。

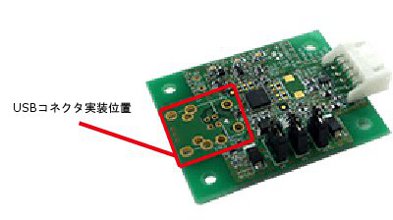

工場出荷時、USBコネクタは実装されていません。 お客様の用途に応じてストレートタイプまたはライトアングルタイプのUSBコネクタ(TYPE B)を実装していただけます。
USBバスがアクティブになったときにPOWER LEDが点灯します。(※サスペンド時は消灯)
シリアル信号のデータの流れを簡単にモニターするための送信・受信LEDも搭載されています。

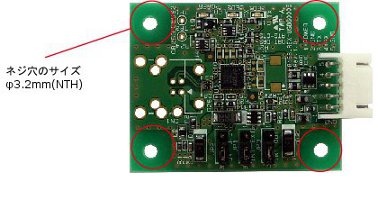

基板上にマウント用の穴を設けており、シャーシやケースへネジ留めが可能です。
USBシリアル変換チップは、実績のあるFTD社製FT232RQを採用。
※UARTインターフェイス(受信バッファ:128バイト、送信バッファ:256バイト)
Android端末でRS-232C機器へアクセスするためのターミナルアプリを
Google Playから提供しています。
USB60Term2には、以下の機能があります。
Android用のドライバー自体は弊社から提供しておりませんが、
USB-SerialコントローラチップメーカのFTDI社からAndroid用の
クラスライブラリ(D2XX Library Packages)が公開されており、
弊社ではこのライブラリを使用してREX-USB6000Eを利用できる
ターミナルアプリ USB60Term2 を公開しています。
通常、WindowsPCとREX-USB6000EとをUSB接続する場合、REX-USB6000E側がStandard Bタイプ(オス)、Windows PC側がStandard Aタイプ(オス)のコネクタの一般的なUSBケーブルを使用します。
しかし、接続するホスト機器がWindowsPCではなくAndroid端末を接続する場合、Android端末側のUSBコネクタがMicro USB Bコネクタを搭載していることが多く、一般的なUSBケーブルでは接続できません。
Standard Aタイプ(オス)のコネクタをMicro USB Bタイプ(オス)に変換する必要があります。
RATOC e2eStoreでは、このための変換ケーブルとして
USB Std.A to Micro-USB B変換ケーブル RCL-USBMBを用意しています。
パソコンからは、オリジナルドライバーにより仮想的にCOMポート接続として認識させることができます。 パソコンのIRQリソースは占有せず、空いているCOMポートに仮想COMポートを割り当てるだけ。

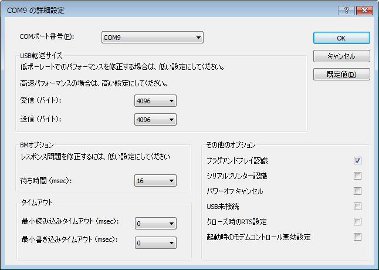

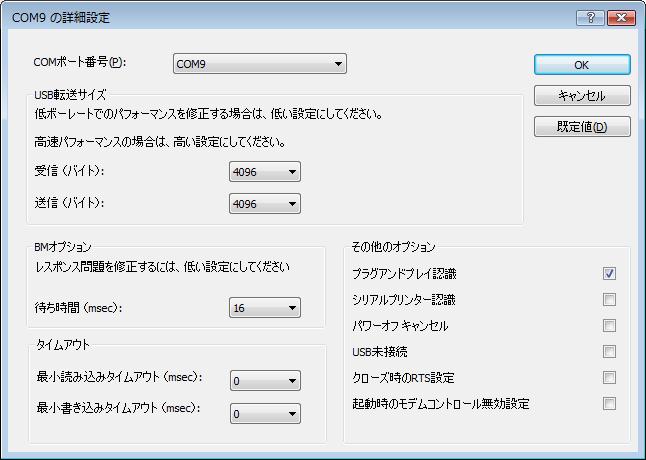

COMポート番号の変更は、デバイスマネージャー画面で可能です。
COMポート用に設計されたソフトウェアも、書き換えなしにそのまま使用できます。
※16bitアプリケーションやI/Oポートを直接制御しているアプリケーションは使用できません。
基板外形図および回路図はすべてダウンロードが可能です。
当社では有害6物質(鉛、水銀、カドミウム、六価クロム、PBB(ポリ臭化ビフェニール)、PBDE(ポリ臭化ジフェニルエーテル))の使用を制限した部品と設備の選定を進め、環境に配慮した製品を提供していきます。
「使用を制限」とは、欧州RoHS指令に規定された閾値を超えて含有されない、或いは適用除外用途のみの使用に限定することを示します。(カドミウムは0.01wt%、それ以外は0.1wt%)
